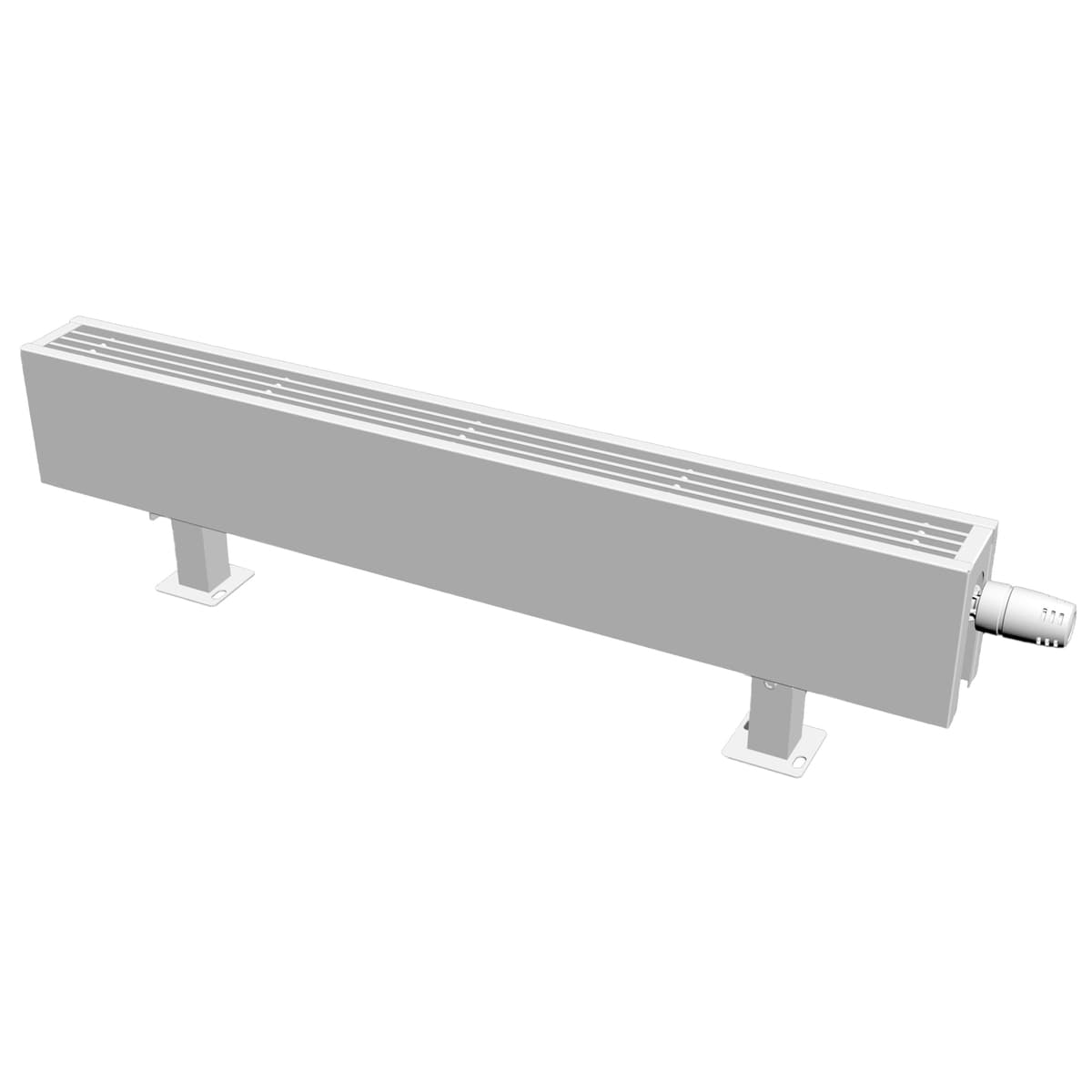

TPK V4 Elegant Golv
Konvektor med elegant linjärt lamellgaller
- Toppgaller med aluminumlameller
- Inbyggt V4 koppel
- Botten- och sidoanslutning
- Justerbara golvstöd
- Effektiv mot kallras
Produktbeskrivning
TPK V4 Elegant Golv är en robust och effektiv konvektor för golvmontage med längsgående toppgaller av aluminiumprofiler.
Levereras med inbyggd termostatventil, luftventil och golvstöd.
Tekniska specifikationer
| ETIM Class | EC010152 - Konvektor (klädd) |
|---|---|
| Material hus/kapsling/stomme | Stål |
| Material galler | Aluminium |
| Material värmeväxlare | Aluminium/Koppar |
| Höjd [mm] | 180 - 280 |
| Längd [mm] | 600 - 2900 |
| Djup [mm] | 96 - 236 |
| Värmeavgivning 20°C - 75/65 (EN 442) [W] | 268 - 5779 |
| Värmeavgivning 20°C - 55/45 (EN 442) [W] | 133 - 2875 |
| Värmeavgivning 20°C - 70/40 (EN 442) [W] | 150 - 2874 |
| Med dynamisk effektbooster | Nej |
| Lämplig för spetskylning | Nej |
| N-exponent | 1.367 |
| Max. arbetstryck [bar] | 10 |
| Vatteninnehåll [l] | 0.24 - 4.35 |
| Standardfärg | Ja |
| Färg | Vit |
| RAL-nummer | 9016 |
| Glansvärde | Blank |
| Monteringsmetod | Fristående |
| Anslutning 1, botten vänster | 1-punktsanslutning, tillopp/retur |
| Anslutning 2, sida vänster nedre | 1-punktsanslutning, tillopp/retur |
| Anslutning 7, sida höger nedre | 1-punktsanslutning, tillopp/retur |
| Anslutning 8, botten höger | 1-punktsanslutning, tillopp/retur |
| Lämplig för fuktiga utrymmen | Nej |
| Med luftningsanslutning | Ja |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsmöjlighet | Nej |
| Med avtappningsventil | Nej |
| Med integrerad termostatventil | Ja |
| Tilluft | Undersida |
| Luftutblås | Översida |
| Sockelfärg som hus | Ja |
| Med konsoler | Ja |
| Med monteringsdetaljer | Ja |
| Vattenbärande frontpanel | Ja |
| Faktor K | 0 |
| Max. driftstemperatur [°C] | 110 |
| Vikt [kg] | 6.5 - 55.4 |
Beräkningar
Artiklar
| Artikelnummer | Artikelbeskrivning | Värmeavgivning 20°C - 55/45 (EN 442) [W] | Höjd [mm] | Längd [mm] | Djup [mm] | Vatteninnehåll [l] | Vikt [kg] | CO2/Kg ekvivalent per kg material |
|---|---|---|---|---|---|---|---|---|
| 6761049 | TPK V4 Elegant Golv H180xL1300xD186 H | - | 180 | 1300 | 186 | 1.43 | 16.4 | - |
| 6761063 | TPK V4 Elegant Golv H180xL900xD236 H | - | 180 | 900 | 236 | 1.35 | 13 | - |
| 6761070 | TPK V4 Elegant Golv H180xL1600xD236 H | - | 180 | 1600 | 236 | 2.4 | 23 | - |
| 6761289 | TPK V4 Elegant Golv H180xL700xD236 V | - | 180 | 700 | 236 | 1.05 | 10.1 | - |
| 6761259 | TPK V4 Elegant Golv H180xL1300xD146 V | - | 180 | 1300 | 136 | 0.91 | 14.2 | - |
| 6761282 | TPK V4 Elegant Golv H180xL2000xD186 V | - | 180 | 2000 | 186 | 2.2 | 25.2 | - |
| 6761252 | TPK V4 Elegant Golv H180xL600xD146 V | - | 180 | 600 | 136 | 0.42 | 6.5 | - |
| 6761254 | TPK V4 Elegant Golv H180xL800xD146 V | - | 180 | 800 | 136 | 0.56 | 8.7 | - |
| 6761305 | TPK V4 Elegant Golv H180xL2900xD236 V | - | 180 | 2900 | 236 | 4.35 | 41.8 | - |
| 6761277 | TPK V4 Elegant Golv H180xL1300xD186 V | - | 180 | 1300 | 186 | 1.43 | 16.4 | - |
