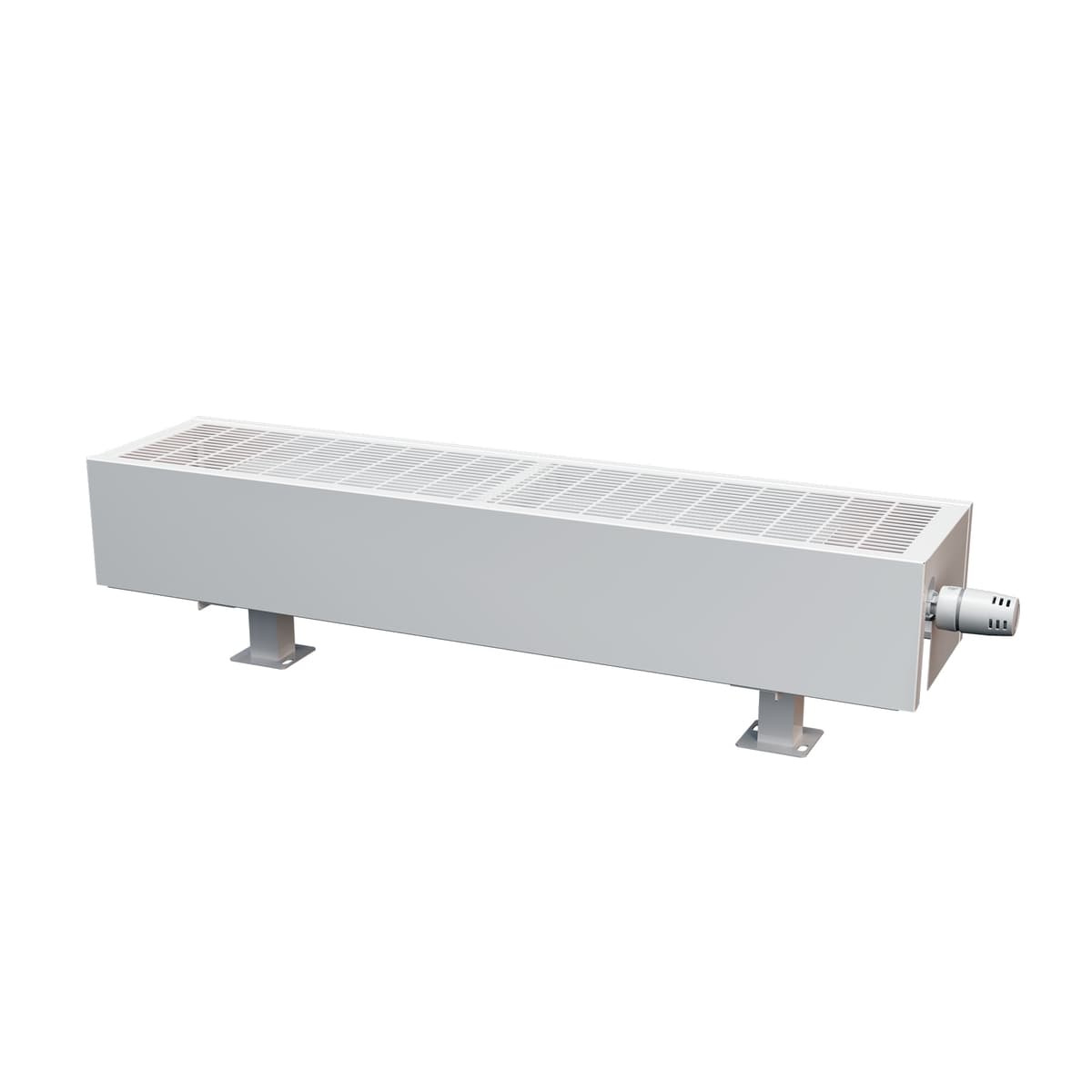

TPK V4 Standard Golv
Effektiv uppvärmning i kompakt format
- Inbyggt V4 koppel
- Botten- och sidoanslutning
- Stabil konstruktion
- Justerbara golvstöd
- Effektiv mot kallras vid höga fönster
Produktbeskrivning
TPK V4 Standard Golv är en robust och effektiv konvektor för golvmontage med standard plåtgaller med längsgående hål. Lämplig för höga glaspartier för att motverka kallras.
Levereras med inbyggd termostatventil, luftventil och justerbara golvstöd.
Anslutning för rör M22x1,5 c/c 40 mm.
Rekommenderade tillbehör är avstängningsventiler och termostat Evosense. Quattro fyrvägsfördelare kan användas.
Tekniska specifikationer
| ETIM Class | EC010152 - Konvektor (klädd) |
|---|---|
| Material hus/kapsling/stomme | Stål |
| Material galler | Aluminium |
| Material värmeväxlare | Aluminium/Koppar |
| Höjd [mm] | 180 - 280 |
| Längd [mm] | 600 - 2900 |
| Djup [mm] | 136 - 236 |
| Värmeavgivning 20°C - 75/65 (EN 442) [W] | 515 - 5779 |
| Värmeavgivning 20°C - 55/45 (EN 442) [W] | 256 - 2875 |
| Värmeavgivning 20°C - 70/40 (EN 442) [W] | 289 - 2874 |
| Med dynamisk effektbooster | Nej |
| Lämplig för spetskylning | Nej |
| N-exponent | 1.367 |
| Max. arbetstryck [bar] | 10 |
| Vatteninnehåll [l] | 0.42 - 4.35 |
| Standardfärg | Ja |
| Färg | Vit |
| RAL-nummer | 9016 |
| Glansvärde | Blank |
| Monteringsmetod | Fristående |
| Anslutning 1, botten vänster | 1-punktsanslutning, tillopp/retur |
| Anslutning 2, sida vänster nedre | 1-punktsanslutning, tillopp/retur |
| Anslutning 7, sida höger nedre | 1-punktsanslutning, tillopp/retur |
| Anslutning 8, botten höger | 1-punktsanslutning, tillopp/retur |
| Lämplig för fuktiga utrymmen | Nej |
| Med luftningsanslutning | Ja |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsmöjlighet | Nej |
| Med avtappningsventil | Nej |
| Med integrerad termostatventil | Ja |
| Tilluft | Undersida |
| Luftutblås | Översida |
| Sockelfärg som hus | Ja |
| Med konsoler | Ja |
| Med monteringsdetaljer | Ja |
| Vattenbärande frontpanel | Ja |
| Faktor K | 0 |
| Max. driftstemperatur [°C] | 110 |
| Vikt [kg] | 6.5 - 53.9 |
Beräkningar
Artiklar
| Artikelnummer | Artikelbeskrivning | Värmeavgivning 20°C - 55/45 (EN 442) [W] | Höjd [mm] | Längd [mm] | Djup [mm] | Vatteninnehåll [l] | Vikt [kg] | CO2/Kg ekvivalent per kg material |
|---|---|---|---|---|---|---|---|---|
| 6761130 | TPK V4 Standarg Golv H180xL2800xD236 H | - | 180 | 2800 | 236 | 4.2 | 39.2 | - |
| 6761095 | TPK V4 Standarg Golv H180xL2900xD146 H | - | 180 | 2900 | 136 | 2.03 | 31.6 | - |
| 6761113 | TPK V4 Standarg Golv H180xL2900xD186 H | - | 180 | 2900 | 186 | 3.19 | 36 | - |
| 6761131 | TPK V4 Standarg Golv H180xL2900xD236 H | - | 180 | 2900 | 236 | 4.35 | 40.6 | - |
| 6761306 | TPK V4 Standarg Golv H180xL600xD146 V | - | 180 | 600 | 136 | 0.42 | 6.5 | - |
| 6761324 | TPK V4 Standarg Golv H180xL600xD186 V | - | 180 | 600 | 186 | 0.66 | 7.4 | - |
| 6761342 | TPK V4 Standarg Golv H180xL600xD236 V | - | 180 | 600 | 236 | 0.9 | 8.4 | - |
| 6761307 | TPK V4 Standarg Golv H180xL700xD146 V | - | 180 | 700 | 136 | 0.49 | 7.6 | - |
| 6761325 | TPK V4 Standarg Golv H180xL700xD186 V | - | 180 | 700 | 186 | 0.77 | 8.7 | - |
| 6761343 | TPK V4 Standarg Golv H180xL700xD236 V | - | 180 | 700 | 236 | 1.05 | 10.78 | - |
