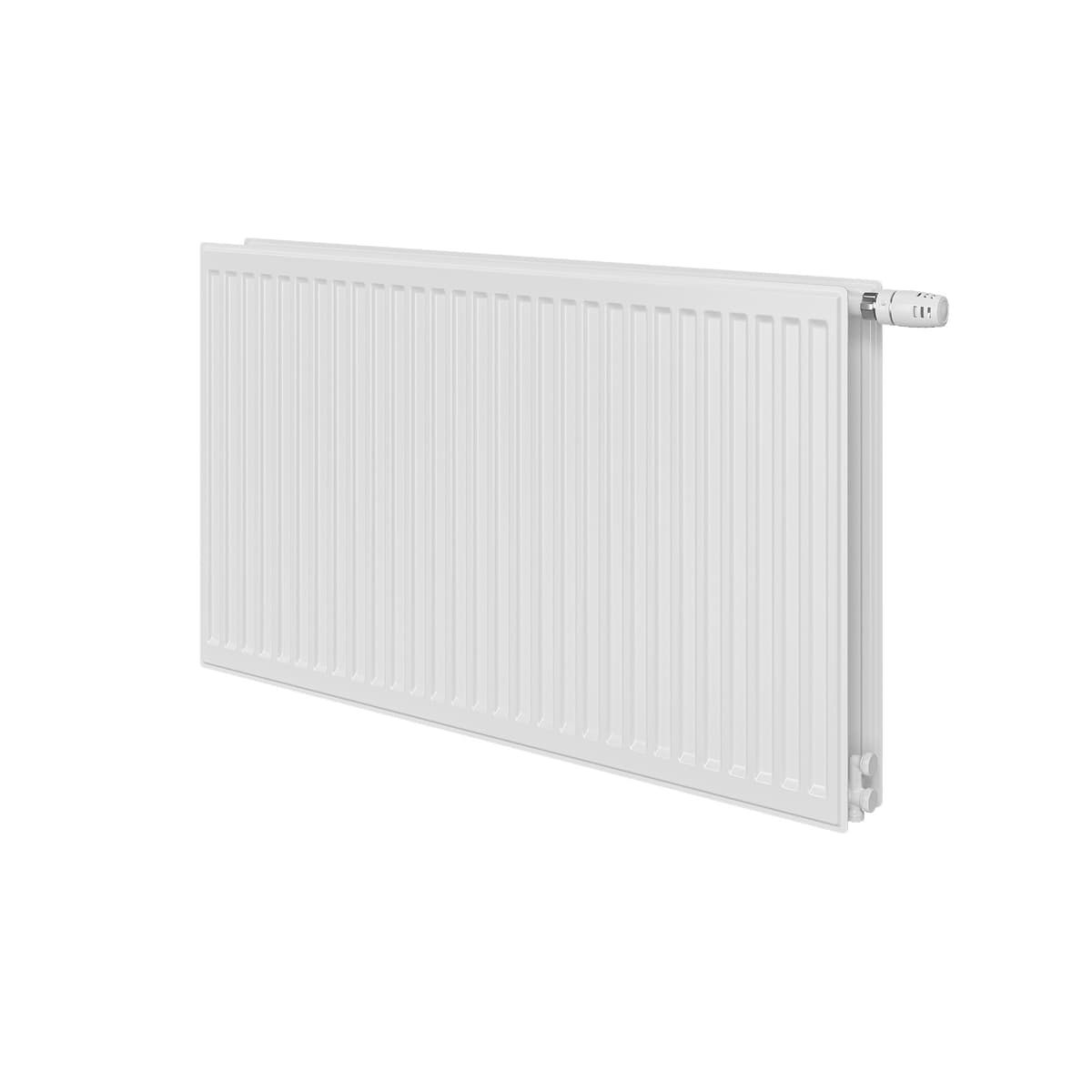

Thermopanel V4 Hygien
Hygienradiator
- För höga hygienkrav
- Minskad luftrörelse och dammbildning
- Enkel rengöring
- EPD certifierad
- Flexibel installation
Produktbeskrivning
Thermopanel V4 Hygien-radiatorer är utformade för att uppfylla stränga hygienkrav i till exempel sjukhus.
De saknar konvektionsplåt, toppgaller och sidopaneler, vilket underlättar rengöring och minskar luftflödet för att förhindra bakteriespridning.
Leveransinnehåll:
* Ventilinsats FLA (integrerad)
* Plugg och luftskruv (monterat)
* Hygienkonsol (för vägg)
Anslutning:
* M22x1,5 c/c 40 botten och sida (V4).
Rekommenderade tillbehör:
* H-stycke med avstängning
* Evosense termostat
* TP Flexfördelare
Övrigt;
Typ 20 är vändbar. Typ 10 och 30 anges som höger-eller vänsterställd.
För områden med hög fuktighet finns galvaniserade modeller tillgängliga på begäran.
Tekniska specifikationer
| ETIM Class | EC011022 - Panelradiator |
|---|---|
| Material | Stål |
| Typ | 10 - 20 - 30 |
| Ytstruktur frontpanel | Profilerad |
| Vattenbärande frontpanel | Ja / Nej |
| Lämplig för fuktiga utrymmen | Nej |
| Höjd [mm] | 300 - 900 |
| Längd [mm] | 400 - 3000 |
| Djup [mm] | 47 - 152 |
| Värmeavgivning 20°C - 55/45 (EN 442) [W] | 70 - 2320 |
| Värmeavgivning 20°C - 75/65 (EN 442) [W] | 139 - 4530 |
| Värmeavgivning 20°C - 70/40 (EN 442) [W] | 99 - 733 |
| Värmeavgivning enligt erkänt EN 442-laboratorium | Ja |
| N-exponent | 1.2815 - 1.3425 |
| Max. arbetstryck [bar] | 10 |
| Vatteninnehåll [l] | 0.68 - 29.4 |
| Standardfärg | Ja |
| Färg | Vit |
| RAL-nummer | 9016 |
| Glansvärde | Blank |
| Påsvetsade konsolbyglar | Nej |
| Med galler/täckplåt, sida | Nej |
| Med galler/täckplåt, över | Nej |
| Antal standardanslutningar | 4 |
| Anslutning 1, botten vänster | 2-punktsanslutning, tillopp-retur |
| Connection combi 11, underside left/underside left | Ja |
| Anslutning 2, sida vänster nedre | 1-punktsanslutning, tillopp/retur - 2-punktsanslutning, tillopp-retur |
| Anslutning 7, sida höger nedre | 1-punktsanslutning, tillopp/retur - 2-punktsanslutning, tillopp-retur |
| Anslutning 8, botten höger | 2-punktsanslutning, retur-tillopp |
| Gängdimension (tum) | 1/2" |
| Anslutning gänga | Utvändig gänga |
| Connection combi 88, underside right/underside right | Ja |
| Med enpunkts anslutning | Nej |
| Med luftningsanslutning | Ja |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsmöjlighet | Ja |
| Med avtappningsventil | Ja |
| Med integrerad termostatventil | Ja |
| Med väggkonsoler | Ja |
| Lämplig för elpatron | Nej |
| Med elpatron | Nej |
| Med blindpluggar | Ja |
| Med monteringsdetaljer | Nej |
| Med handdukshållare | Nej |
| Infälld handdukshållare | Nej |
| Watt per meter [W/m] | 348 - 1510 |
| Faktor K | 0.729 - 26.964 |
| Värmeavgivning 20°C - 45/35 (EN 442) [W] | 39 - 1326 |
| Värmeavgivning 20°C - 60/45 (EN 442) [W] | 76 - 2516 |
| Max. driftstemperatur [°C] | 110 |
| Monteringsriktning | Horisontell |
| Antal väggfästen | 2 - 3 |
| CO2/Kg ekvivalent per kg material | 2.8 |
| CO2/Kg motsvarar per KW värme som levereras av artiklarna | 54.66 |
| Vikt [kg] | 1.117 - 25.282 |
Beräkningar
Artiklar
| Artikelnummer | Artikelbeskrivning | Värmeavgivning 20°C - 55/45 (EN 442) [W] | Höjd [mm] | Längd [mm] | Djup [mm] | Vatteninnehåll [l] | Vikt [kg] | CO2/Kg ekvivalent per kg material |
|---|---|---|---|---|---|---|---|---|
| 6659232__ | TPV4 Hygien 20 304 | 131 | 300 | 400 | 102 | 1.36 | 4.945 | 2.8 |
| 6659233__ | TPV4 Hygien 20 305 | 164 | 300 | 500 | 102 | 1.7 | 5.993 | 2.8 |
| 6659234__ | TPV4 Hygien 20 306 | 196 | 300 | 600 | 102 | 2.04 | 7.044 | 2.8 |
| 6659235__ | TPV4 Hygien 20 307 | 229 | 300 | 700 | 102 | 2.38 | 8.082 | 2.8 |
| 6659236__ | TPV4 Hygien 20 308 | 262 | 300 | 800 | 102 | 2.72 | 9.138 | 2.8 |
| 6659237__ | TPV4 Hygien 20 309 | 295 | 300 | 900 | 102 | 3.06 | 10.195 | 2.8 |
| 6659238 | TPV4 Hygien 20 310 | 325 | 300 | 1000 | 102 | - | 11.232 | 2.8 |
| 6659239__ | TPV4 Hygien 20 311 | 360 | 300 | 1100 | 102 | 3.74 | 12.283 | 2.8 |
| 6659240__ | TPV4 Hygien 20 312 | 393 | 300 | 1200 | 102 | 4.08 | 13.325 | 2.8 |
| 6659241__ | TPV4 Hygien 20 313 | 426 | 300 | 1300 | 102 | 4.42 | - | 2.8 |
