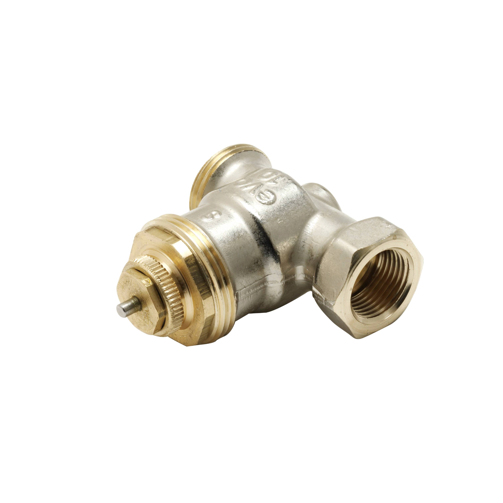

FV Radiatorventil
Förinställningsbar radiator ventil för värme- och kylsystem.
Specifikationer
| ETIM Class : | EC010136 - Radiatorventil |
|---|---|
| Material hus/kapsling/stomme : | Mässing |
| Ytskydd : | Förnicklad |
| Dimension termostatdel : | M28x1,5 |
| Kan förinställas : | Ja |
| Förinställning : | Utan slagbegränsning |
| Kv-värde : | 0.03 - 0.7, 0.03 - 0.9 |
| Kv2-värde : | 1.2 |
| Kvs-värde : | 1.2 |
Termostatventilen FV används tillsammans med
termostater, ställdon eller handratt i värmesystem samt kylsystem.
Termostatventilen kan erhållas monterad i koppel.
FV = Förinställningsbar Ventil
FVR = Förinställningsbar Ventil Rak
FVV = Förinställningsbar Ventil Vinkel
FVAV = Förinställningsbar Ventil Avig Vinkel
Beskrivning
Ventil serie FV har en exakt förinställnings funktion dold under packboxen, förinställningen görs med en förinställningsnyckel FN2 genom att öppna antal varv från stängd ventil enligt tryckfallsdiagram.
Med förinställningsverktyg FV5 förenklas inställningen.
Ventilen levereras med grå skyddsratt, vilket betyder förinställningsbar. Skyddsratten kan under byggnadstiden användas som avstängning. Den används även under balansering av systemet för att få nominell lyfthöjd med termostat monterad.
Skruva skyddsratten i botten och öppna 3/4 varv.
Ventil FVR10, FVV10, FVAV10, FVR15, FVV15 och FVAV 15 är godkänd enligt EN215 tillsammans med Evosense.
Ventil FVR10, FVR15 och FVV15 är godkända enligt EN215 med DTW.
