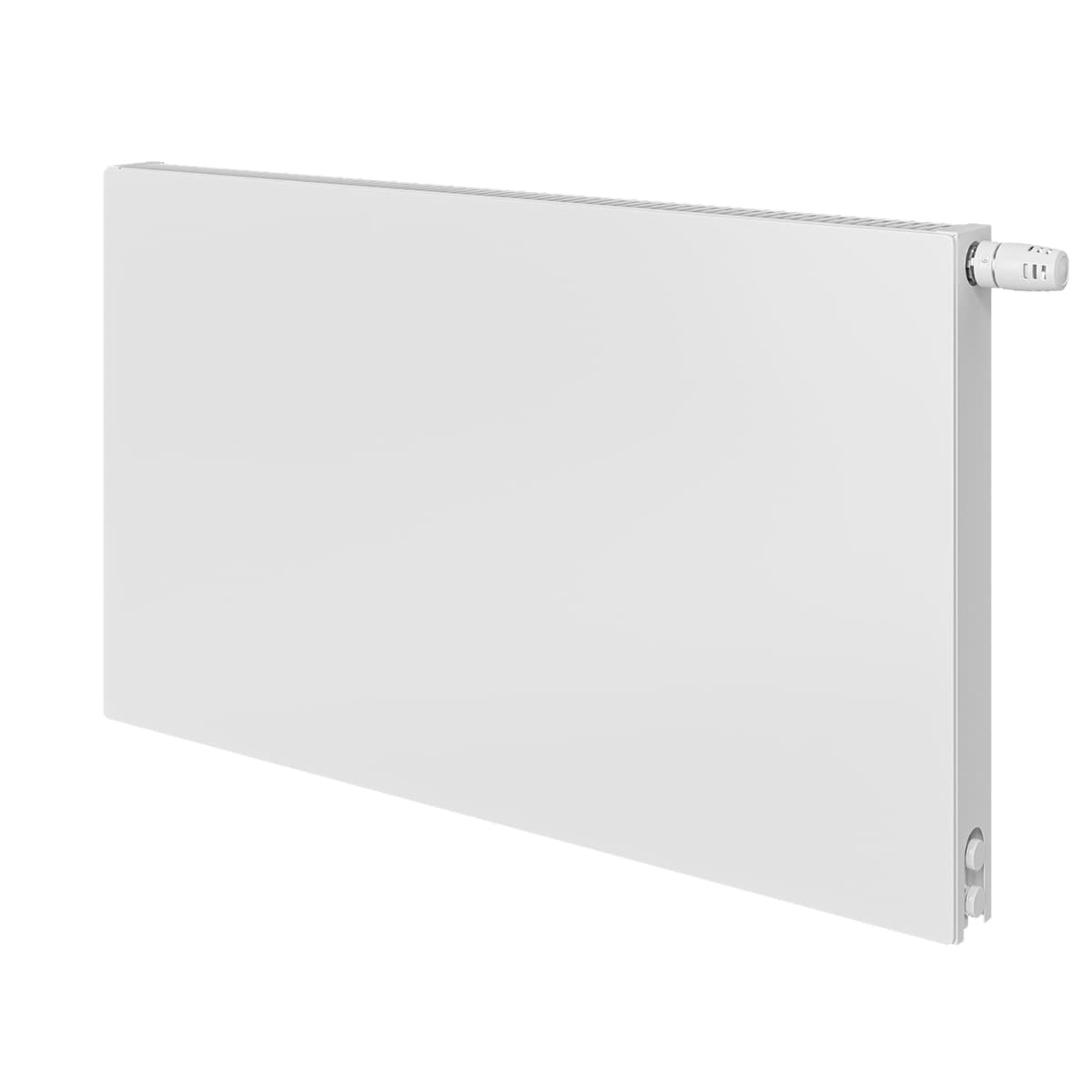

Thermopanel V4 Plan
Ger effektiva och flexibla värmelösningar.
- Flexibel installation
- Diskret, slät front
- Bakåtkompatibel - perfekt för renovering
- EPD certifiering
- Ventilinsatsen Flamingo är justerbar 5-165 l/h
Produktbeskrivning
Thermopanel V4 Plan är optimerad för flexibilitet och en slät front för modern estetik med inbyggt V4-koppling.
Alla våra panelradiatorer har EPD-certifiering.
Leveransinnehåll:
* Ventilinsats FLA (integrerad)
* Plugg och luftskruv (monterat)
* Monclackonsoler (för vägg. För höjd 200mm måste golv- eller väggmontage specificeras)
* Sidopaneler och toppgaller (monterat)
Anslutning:
* M22x1,5 c/c 40 botten och sida (V4).
Rekommenderade tillbehör:
* H-stycke med avstängning
* Evosense termostat
* TP Flexfördelare
* RAK4
Övrigt:
Radiatorer med plan front är ej vändbara, anges som höger-eller vänsterställd.
För områden med hög fuktighet finns galvaniserade modeller tillgängliga på begäran.
Tekniska specifikationer
| ETIM Class | EC011022 - Panelradiator |
|---|---|
| Material | Stål |
| Typ | 11 - 21 - 22 - 33 |
| Ytstruktur frontpanel | Plan, slät |
| Vattenbärande frontpanel | Nej |
| Lämplig för fuktiga utrymmen | Nej |
| Höjd [mm] | 200 - 600 |
| Längd [mm] | 400 - 3000 |
| Djup [mm] | 62 - 154 |
| Värmeavgivning 20°C - 55/45 (EN 442) [W] | 110 - 2549 |
| Värmeavgivning 20°C - 75/65 (EN 442) [W] | 212 - 5028 |
| Värmeavgivning enligt erkänt EN 442-laboratorium | Ja |
| N-exponent | 1.2786 - 1.3417 |
| Max. arbetstryck [bar] | 10 |
| Vatteninnehåll [l] | 0.68 - 20.1 |
| Standardfärg | Ja |
| Färg | Vit |
| RAL-nummer | 9016 |
| Glansvärde | Blank |
| Påsvetsade konsolbyglar | Ja / Nej |
| Med galler/täckplåt, sida | Ja |
| Med galler/täckplåt, över | Ja |
| Antal standardanslutningar | 4 |
| Anslutning 1, botten vänster | 2-punktsanslutning, tillopp-retur |
| Anslutning 2, sida vänster nedre | 2-punktsanslutning, tillopp-retur |
| Anslutning 7, sida höger nedre | 2-punktsanslutning, tillopp-retur |
| Anslutning 8, botten höger | 2-punktsanslutning, retur-tillopp |
| Anslutning gänga | Utvändig gänga |
| Med luftningsanslutning | Ja |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsmöjlighet | Ja |
| Med integrerad termostatventil | Ja |
| Med väggkonsoler | Ja |
| Med blindpluggar | Ja |
| Med monteringsdetaljer | Nej |
| Watt per meter [W/m] | 529 - 2309 |
| Faktor K | 1.404 - 28.054 |
| Värmeavgivning 20°C - 45/35 (EN 442) [W] | 64 - 1445 |
| Värmeavgivning 20°C - 60/45 (EN 442) [W] | 119 - 2768 |
| Max. driftstemperatur [°C] | 110 |
| Monteringsriktning | Horisontell |
| Antal väggfästen | 2 - 3 |
| CO2/Kg ekvivalent per kg material | 2.8 |
| CO2/Kg motsvarar per KW värme som levereras av artiklarna | 54.66 |
| Vikt [kg] | 1.636 - 111.52 |
Beräkningar
Artiklar
| Artikelnummer | Artikelbeskrivning | Värmeavgivning 20°C - 55/45 (EN 442) [W] | Höjd [mm] | Längd [mm] | Djup [mm] | Vatteninnehåll [l] | Vikt [kg] | CO2/Kg ekvivalent per kg material |
|---|---|---|---|---|---|---|---|---|
| 6620000 | TPV4 Plan 11 304 H | 110 | 300 | 400 | 62 | 0.68 | 6.415 | 2.8 |
| 6620001 | TPV4 Plan 11 307 H | 192 | 300 | 700 | 62 | 1.19 | 9.492 | 2.8 |
| 6620002 | TPV4 Plan 11 309 H | 247 | 300 | 900 | 62 | 1.53 | 12 | 2.8 |
| 6620003 | TPV4 Plan 11 310 H | 275 | 300 | 1000 | 62 | 1.7 | 12.56 | 2.8 |
| 6620004 | TPV4 Plan 11 312 H | 330 | 300 | 1200 | 62 | 2.04 | 14.618 | 2.8 |
| 6620005 | TPV4 Plan 11 313 H | 357 | 300 | 1300 | 62 | 2.21 | 15.53 | 2.8 |
| 6620006 | TPV4 Plan 11 316 H | 440 | 300 | 1600 | 62 | 2.72 | 18.715 | 2.8 |
| 6620007 | TPV4 Plan 11 318 H | 495 | 300 | 1800 | 62 | 3.06 | 21.23 | 2.8 |
| 6620008 | TPV4 Plan 11 320 H | 550 | 300 | 2000 | 62 | 3.4 | 23.71 | 2.8 |
| 6620009 | TPV4 Plan 11 323 H | 632 | 300 | 2300 | 62 | 3.91 | 26.149 | 2.8 |
