Vertical
Perfekt lösning för begränsat väggutrymme
- Perfekt lösning för begränsat väggutrymme
- Roterbar för anslutning ovanifrån
Produktbeskrivning

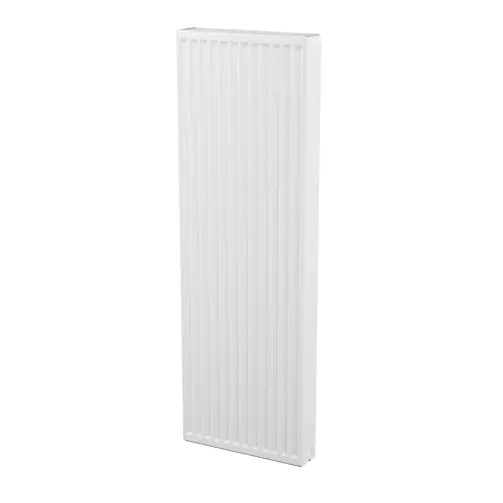

Vertikal är en traditionell panelradiator som har vänts vertikalt för att utnyttja väggytan optimalt. Den är smal och diskret och ger en mycket hög värmeeffekt trots att utrymmet är begränsat. Standardfärgen är RAL 9016 vit, men många andra specialfärger finns som tillval. Kan roteras för att topp-kopplas om rören kommer från taket.
Leveransinnehåll: Vertical radiator levereras med 3 st konsoler, 3 st blindproppar, 1 st luftskruv och sidoplåtar.
Övrigt: Vertical radiator finns i typ 20, 21 och 22.
Tekniska specifikationer
| ETIM Class | EC011022 - Panelradiator |
|---|---|
| Material | Stål |
| Typ | 22 - 20 - 21 |
| Ytstruktur frontpanel | Profilerad |
| Vattenbärande frontpanel | Ja |
| Lämplig för fuktiga utrymmen | Nej |
| Höjd [mm] | 1800 - 2100 |
| Längd [mm] | 300 - 750 |
| Djup [mm] | 80 - 105 |
| Värmeavgivning 20°C - 55/45 (EN 442) [W] | 468 - 1654 |
| Värmeavgivning 20°C - 75/65 (EN 442) [W] | 904 - 3253 |
| Värmeavgivning 20°C - 70/40 (EN 442) [W] | 523 - 1855 |
| Värmeavgivning enligt erkänt EN 442-laboratorium | Ja |
| N-exponent | 1.2887 - 1.334 |
| Max. arbetstryck [bar] | 10 |
| Vatteninnehåll [l] | 4.8 - 13.95 |
| Standardfärg | Ja |
| Färg | Vit |
| RAL-nummer | 9016 |
| Glansvärde | Blank |
| Påsvetsade konsolbyglar | Nej |
| Med galler/täckplåt, sida | Ja |
| Med galler/täckplåt, över | Nej |
| Antal standardanslutningar | 4 |
| Anslutning 1, botten vänster | Tillopp |
| Anslutning 4, topp vänster | Tillopp |
| Anslutning TM, topp mitten | 2-punktsanslutning, tillopp-retur |
| Anslutning 5, topp höger | Retur |
| Anslutning 8, botten höger | Retur |
| Anslutning BM, botten mitten | 2-punktsanslutning, tillopp-retur |
| Gängdimension (tum) | 1/2" |
| Anslutning gänga | Invändig gänga |
| Med luftningsanslutning | Ja |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsmöjlighet | Ja |
| Med integrerad termostatventil | Nej |
| Med väggkonsoler | Ja |
| Med blindpluggar | Ja |
| Med monteringsdetaljer | Ja |
| Lämplig för handdukshållare | Ja |
| Med handdukshållare | Nej |
| Infälld handdukshållare | Nej |
| Lämplig för hylla | Nej |
| Faktor K | 5.844 - 18.317 |
| Watt Absolut [W] | 904 - 3253 |
| Värmeavgivning 20°C - 45/35 (EN 442) [W] | 424 - 1377 |
| Värmeavgivning 20°C - 60/45 (EN 442) [W] | 507 - 1795 |
| Värmeavgivning 20°C - 90/70 (EN 442) [W] | 1272 - 4131 |
| Värmeutsläpp enligt EN 442 20 °C – 55/45 (Btu/h) | 1597 - 5347 |
| Värmeutsläpp enligt EN 442 20 °C – 75/65 (Btu/h) | 3084 - 10523 |
| Max. driftstemperatur [°C] | 110 |
| Monteringsriktning | Vertikal |
| Antal väggfästen | 3 |
| CO2/Kg ekvivalent per kg material | 2.8 |
| CO2/Kg motsvarar per KW värme som levereras av artiklarna | 54.66 |
| Vikt [kg] | 25.12 - 78.33 |
Beräkningar
Artiklar
| Artikelnummer | Artikelbeskrivning | Värmeavgivning 20°C - 55/45 (EN 442) [W] | Höjd [mm] | Längd [mm] | Djup [mm] | Vatteninnehåll [l] | Vikt [kg] | CO2/Kg ekvivalent per kg material |
|---|---|---|---|---|---|---|---|---|
| 6660139 | VERTICAL 20 1800x 300 | 468 | 1800 | 300 | 80 | 4.8 | 25.12 | 2.8 |
| 6660140 | VERTICAL 20 1800x 450 | 671 | 1800 | 450 | 80 | 7.23 | 35.29 | 2.8 |
| 6660141 | VERTICAL 20 1800x 600 | 866 | 1800 | 600 | 80 | 9.67 | 45.47 | 2.8 |
| 6660142 | VERTICAL 20 1800x 750 | 1054 | 1800 | 750 | 80 | 12.1 | 55.64 | 2.8 |
| 6660143 | VERTICAL 20 1950x 300 | 500 | 1950 | 300 | 80 | 5.2 | 27.12 | 2.8 |
| 6660144 | VERTICAL 20 1950x 450 | 718 | 1950 | 450 | 80 | 7.8 | 38.2 | 2.8 |
| 6660145 | VERTICAL 20 1950x 600 | 926 | 1950 | 600 | 80 | 10.4 | 49.28 | 2.8 |
| 6660146 | VERTICAL 20 1950x 750 | 1128 | 1950 | 750 | 80 | 13 | 60.35 | 2.8 |
| 6660147 | VERTICAL 20 2100x 300 | 531 | 2100 | 300 | 80 | 5.6 | 29.12 | 2.8 |
| 6660148 | VERTICAL 20 2100x 450 | 764 | 2100 | 450 | 80 | 8.37 | 41.1 | 2.8 |
