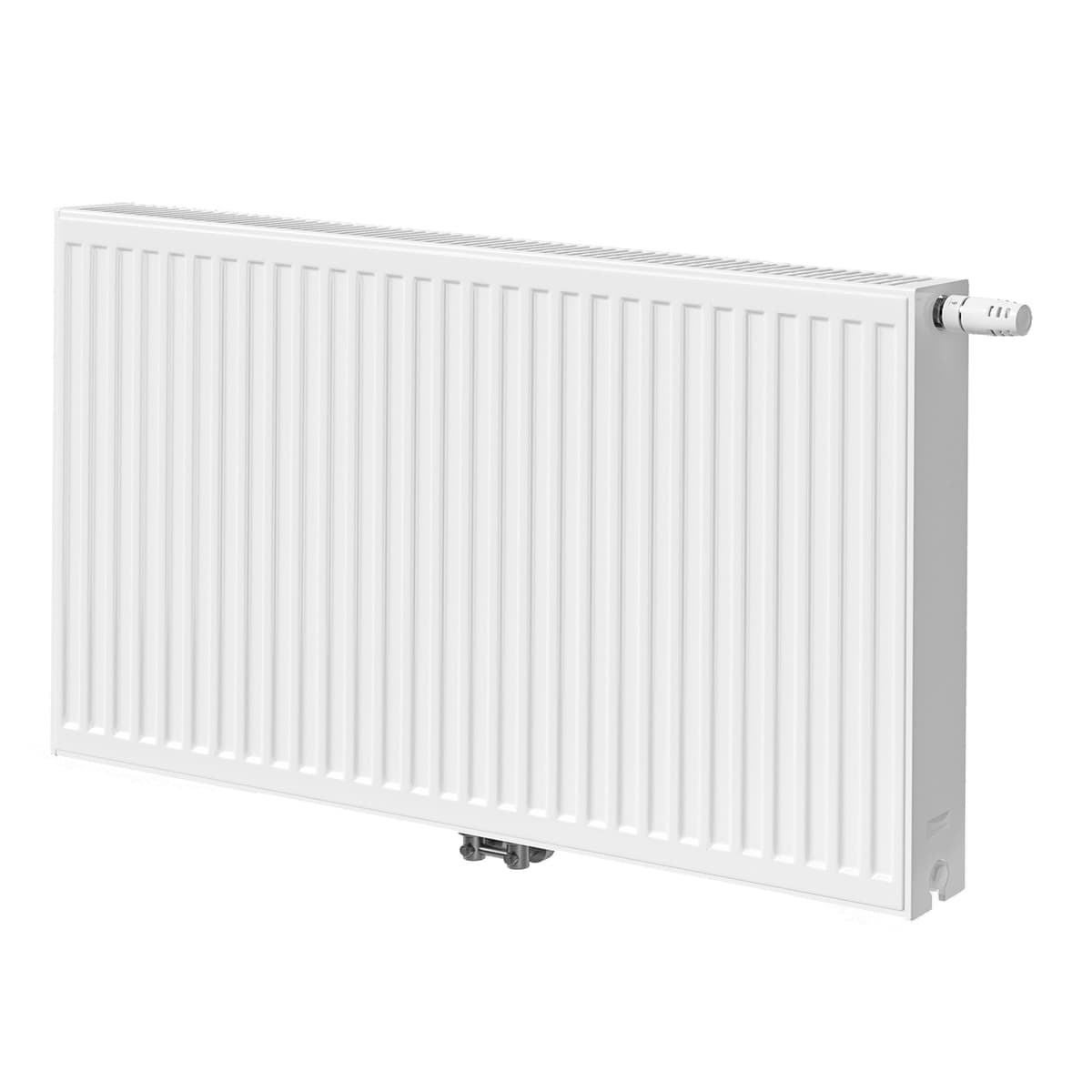

Compact Ventil Flex
Valfri placering av termostat
- Flexibel installation
- Mittkoppling c/c 50 inv 1/2"
- Inbyggd Flamingoventil
Produktbeskrivning
Compact Ventil Flex-radiatorserien ger optimal flexibilitet och anpassningsförmåga för moderna uppvärmningsbehov. Dess design underlättar enkel installation med mittkoppling och tillåter att termostaten monteras på valfri sida.
Levereras med väggkonsoler, inbyggd FLA-ventil, special luftskruv och blindpropp.
Compact ventil flex finns i typ 11, 21, 22 och 33.
Tekniska specifikationer
| ETIM Class | EC011022 - Panelradiator |
|---|---|
| Material | Stål |
| Typ | 11 - 21 - 22 - 33 |
| Ytstruktur frontpanel | Profilerad |
| Vattenbärande frontpanel | Ja |
| Lämplig för fuktiga utrymmen | Nej |
| Höjd [mm] | 300 - 900 |
| Längd [mm] | 400 - 3000 |
| Djup [mm] | 60 - 152 |
| Värmeavgivning 20°C - 55/45 (EN 442) [W] | 1.019 - 996 |
| Värmeavgivning 20°C - 75/65 (EN 442) [W] | 1.018 - 999 |
| Värmeavgivning 20°C - 70/40 (EN 442) [W] | 200 - 3461 |
| Värmeavgivning enligt erkänt EN 442-laboratorium | Ja |
| N-exponent | 1.2803 - 1.36 |
| Max. arbetstryck [bar] | 0.01 |
| Vatteninnehåll [l] | 0.68 - 29.4 |
| Standardfärg | Ja |
| Färg | Vit |
| RAL-nummer | 9016 |
| Glansvärde | Blank |
| Påsvetsade konsolbyglar | Ja |
| Med galler/täckplåt, sida | Ja |
| Med galler/täckplåt, över | Ja |
| Hopfällbar | Ja |
| Antal standardanslutningar | 2 |
| Anslutning 3, sida vänster övre | Reglerventil |
| Anslutning 6, sida höger övre | Reglerventil |
| Anslutning BM, botten mitten | 2-punktsanslutning, tillopp-retur |
| Gängdimension (tum) | 1/2" |
| Anslutning gänga | Invändig gänga |
| Med anslutningsblock | Nej |
| Med enpunkts anslutning | Nej |
| Med luftningsanslutning | Ja / Nej |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsmöjlighet | Ja |
| Med avtappningsventil | Nej |
| Med integrerad termostatventil | Ja |
| Med termostatdel (vred) | Nej |
| Med väggkonsoler | Ja |
| Lämplig för elpatron | Nej |
| Med elpatron | Nej |
| Med blindpluggar | Ja / Nej |
| Med monteringsdetaljer | Ja |
| Lämplig för handdukshållare | Nej |
| Med handdukshållare | Nej |
| Infälld handdukshållare | Nej |
| Lämplig för hylla | Nej |
| Watt per meter [W/m] | 546 - 3260 |
| Faktor K | 1.361 - 36.146 |
| Värmeavgivning 20°C - 45/30 (EN 442) [W] | 81 - 1359 |
| Värmeavgivning 20°C - 45/35 (EN 442) [W] | 65 - 1996 |
| Värmeavgivning 20°C - 50/30 (EN 442) [W] | 93 - 1568 |
| Värmeavgivning 20°C - 55/30 (EN 442) [W] | 105 - 1775 |
| Värmeavgivning 20°C - 55/35 (EN 442) [W] | 130 - 2225 |
| Värmeavgivning 20°C - 60/30 (EN 442) [W] | 116 - 1980 |
| Värmeavgivning 20°C - 60/40 (EN 442) [W] | 169 - 2918 |
| Värmeavgivning 20°C - 60/45 (EN 442) [W] | 122 - 3858 |
| Värmeavgivning 20°C - 65/45 (EN 442) [W] | 210 - 3646 |
| Värmeavgivning 20 °C - 70/55 (EN 442) [W] | 281 - 4920 |
| Värmeavgivning 20°C - 80/60 (EN 442) [W] | 341 - 6015 |
| Värmeavgivning 20°C - 90/70 (EN 442) [W] | 441 - 7833 |
| Värmeutsläpp enligt EN 442 20 °C – 55/45 (Btu/h) | 607 - 10495 |
| Värmeutsläpp enligt EN 442 20 °C – 75/65 (Btu/h) | 1184 - 20902 |
| Värmeavgivning 21 °C - 45/35 (EN 442) [W] | 95 - 1608 |
| Värmeavgivning 21 °C - 55/45 (EN 442) [W] | 170 - 2938 |
| Värmeavgivning 21 °C - 60/40 (EN 442) [W] | 161 - 2777 |
| Värmeavgivning 21 °C - 75/65 (EN 442) [W] | 338 - 5961 |
| Värmeavgivning 24°C - 45/30 (EN 442) [W] | 54 - 891 |
| Värmeavgivning 24°C - 45/35 (EN 442) [W] | 75 - 1258 |
| Värmeavgivning 24°C - 50/30 (EN 442) [W] | 64 - 1062 |
| Värmeavgivning 24°C - 55/45 (EN 442) [W] | 145 - 2494 |
| Värmeavgivning 24°C - 60/40 (EN 442) [W] | 138 - 2361 |
| Värmeavgivning 24°C - 60/45 (EN 442) [W] | 161 - 2780 |
| Max. driftstemperatur [°C] | 110 |
| Monteringsriktning | Horisontell |
| Antal väggfästen | 2 - 3 |
| Antal golvbeslag | 2 - 5 |
| CO2/Kg ekvivalent per kg material | 2.8 |
| CO2/Kg motsvarar per KW värme som levereras av artiklarna | 54.66 |
| Vikt [kg] | 1.18 - 134.92 |
