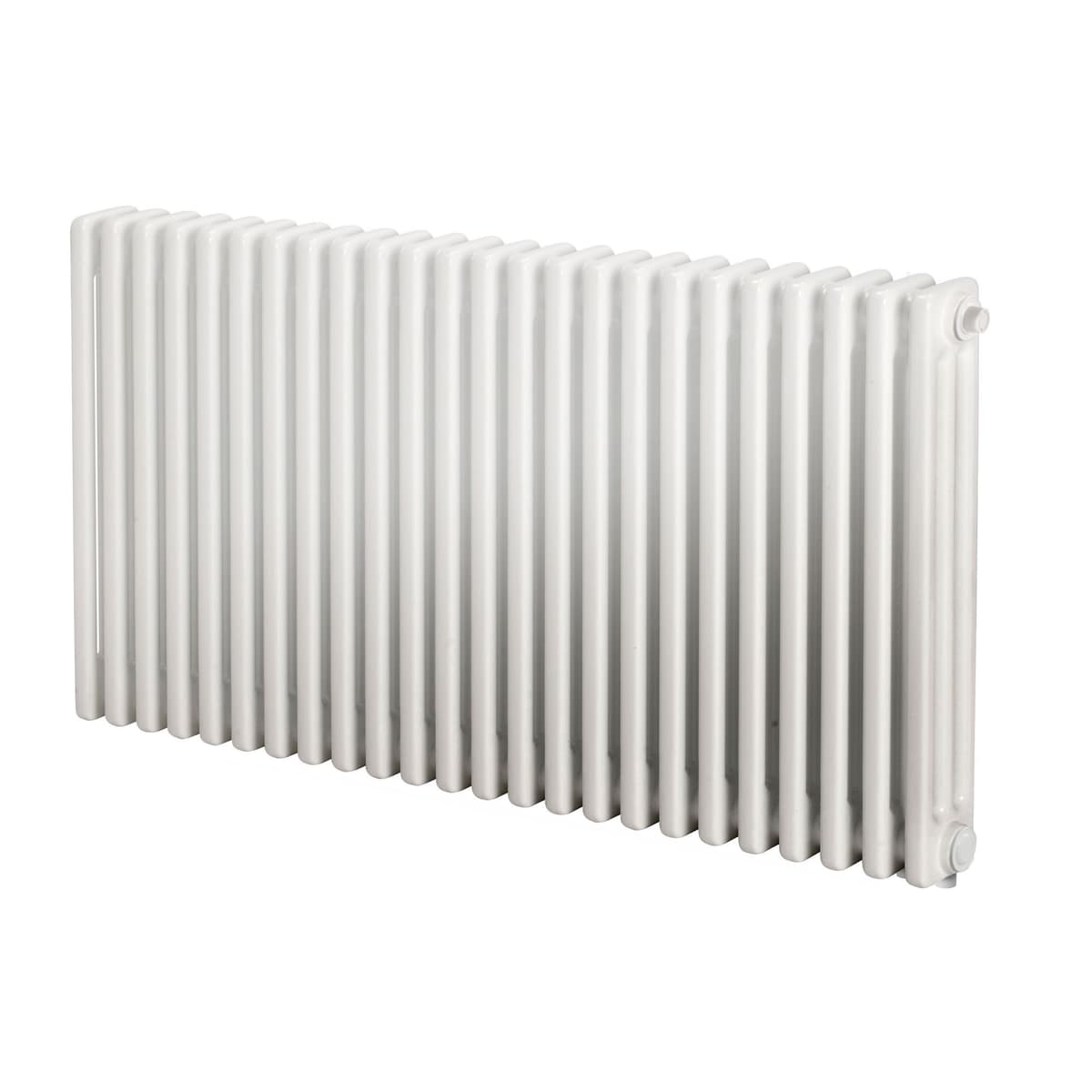

Delta Ventil
Klassisk sektionsradiator i modern design med inbyggd ventil
- Integrerad termostatventil M30
- Lasersvetsad konstruktion
- Anslutning inv G 1/2" 50 c/c
- Enkel rengöring
- Inga vassa hörn eller kanter
Produktbeskrivning
Purmo sektionsradiator Delta Ventil förenar stil och effektivitet med inbyggd ventil och anslutning i botten av de två första sektionerna. Sektionerna monteras ihop med hjälp av lasersvetsning för hög kvalitet. Lämplig för olika miljöer, inklusive kommersiella och privata projekt, erbjuder dessa radiatorer en mängd olika storlekar och färger, vilket tillför en sofistikerad touch till alla interiörer.
Golvstöd eller väggfäste väljs separat, monterad M30 termostatventil ingår.
Tekniska specifikationer
| ETIM Class | EC003539 - Sektionsradiator |
|---|---|
| Material | Stål |
| Antal element | 4 - 50 |
| Höjd [mm] | 155 - 3000 |
| Längd [mm] | 200 - 2500 |
| Djup [mm] | 63 - 215 |
| Värmeavgivning 20°C - 55/45 (EN 442) [W] | 27 - 2313 |
| Värmeavgivning 20°C - 75/65 (EN 442) [W] | 51 - 4493 |
| Värmeavgivning 20°C - 70/40 (EN 442) [W] | 30 - 2591 |
| N-exponent | 1.212 - 1.3541 |
| Max. arbetstryck [bar] | 10 |
| Vatteninnehåll [l] | 1.08 - 68.16 |
| Färg | Vit |
| RAL-nummer | 9016 |
| Monteringsmetod | På vägg - Vägg/Golv |
| Antal standardanslutningar | 2 |
| Anslutning 1, botten vänster | 2-punktsanslutning, tillopp-retur |
| Anslutning 8, botten höger | 2-punktsanslutning, retur-tillopp |
| Gängdimension (tum) | 1/2" |
| Anslutning gänga | Invändig gänga |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsventil | Ja / Nej |
| Med konsoler | Nej |
| Med blindpluggar | Nej |
| Med monteringsdetaljer | Nej |
| Med integrerad termostatventil | Ja |
| Med stöd för bänk | Nej |
| Faktor K | 0.442 - 28.463 |
| Watt per sektion [W] | 12.66 - 396.42 |
| Värmeutsläpp enligt EN 442 20 °C – 55/45 (Btu/h) | 92 - 7892 |
| Värmeutsläpp enligt EN 442 20 °C – 75/65 (Btu/h) | 174 - 15330 |
| Max. driftstemperatur [°C] | 110 |
| Variant | 2 - 3 - 4 - 5 - 6 |
| Monteringsriktning | Vertikal - Horisontell |
| Antal väggfästen | 4 - 12 |
| Antal golvbeslag | 0 - 6 |
| Vikt [kg] | 1.14 - 110.8 |
Beräkningar
Artiklar
| Artikelnummer | Artikelbeskrivning | Värmeavgivning 20°C - 55/45 (EN 442) [W] | Höjd [mm] | Längd [mm] | Djup [mm] | Vatteninnehåll [l] | Vikt [kg] | CO2/Kg ekvivalent per kg material |
|---|---|---|---|---|---|---|---|---|
| F902201550400C1000 | DELTA DV 2-0155 04 CUV-22 0 | 27 | 155 | 200 | 63 | 1.08 | 1.14 | - |
| F902201550800C1000 | DELTA DV 2-0155 08 CUV-22 0 | 55 | 155 | 400 | 63 | 2.16 | 2.28 | - |
| F902201551200C1000 | DELTA DV 2-0155 12 CUV-22 0 | 82 | 155 | 600 | 63 | 3.24 | 3.42 | - |
| F902201551300C1000 | DELTA DV 2-0155 13 CUV-22 0 | 89 | 155 | 650 | 63 | 3.51 | 3.71 | - |
| F902201551600C1000 | DELTA DV 2-0155 16 CUV-22 0 | 109 | 155 | 800 | 63 | 4.32 | 4.56 | - |
| F902201551800C1000 | DELTA DV 2-0155 18 CUV-22 0 | 123 | 155 | 900 | 63 | 4.86 | 5.13 | - |
| F902201552000C1000 | DELTA DV 2-0155 20 CUV-22 0 | 136 | 155 | 1000 | 63 | 5.4 | 6 | - |
| F902201552100C1000 | DELTA DV 2-0155 21 CUV-22 0 | 143 | 155 | 1050 | 63 | 5.67 | 5.99 | - |
| F902201552200C1000 | DELTA DV 2-0155 22 CUV-22 0 | 150 | 155 | 1100 | 63 | 5.94 | 6.27 | - |
| F902201552400C1000 | DELTA DV 2-0155 24 CUV-22 0 | 164 | 155 | 1200 | 63 | 6.48 | 6.84 | - |
