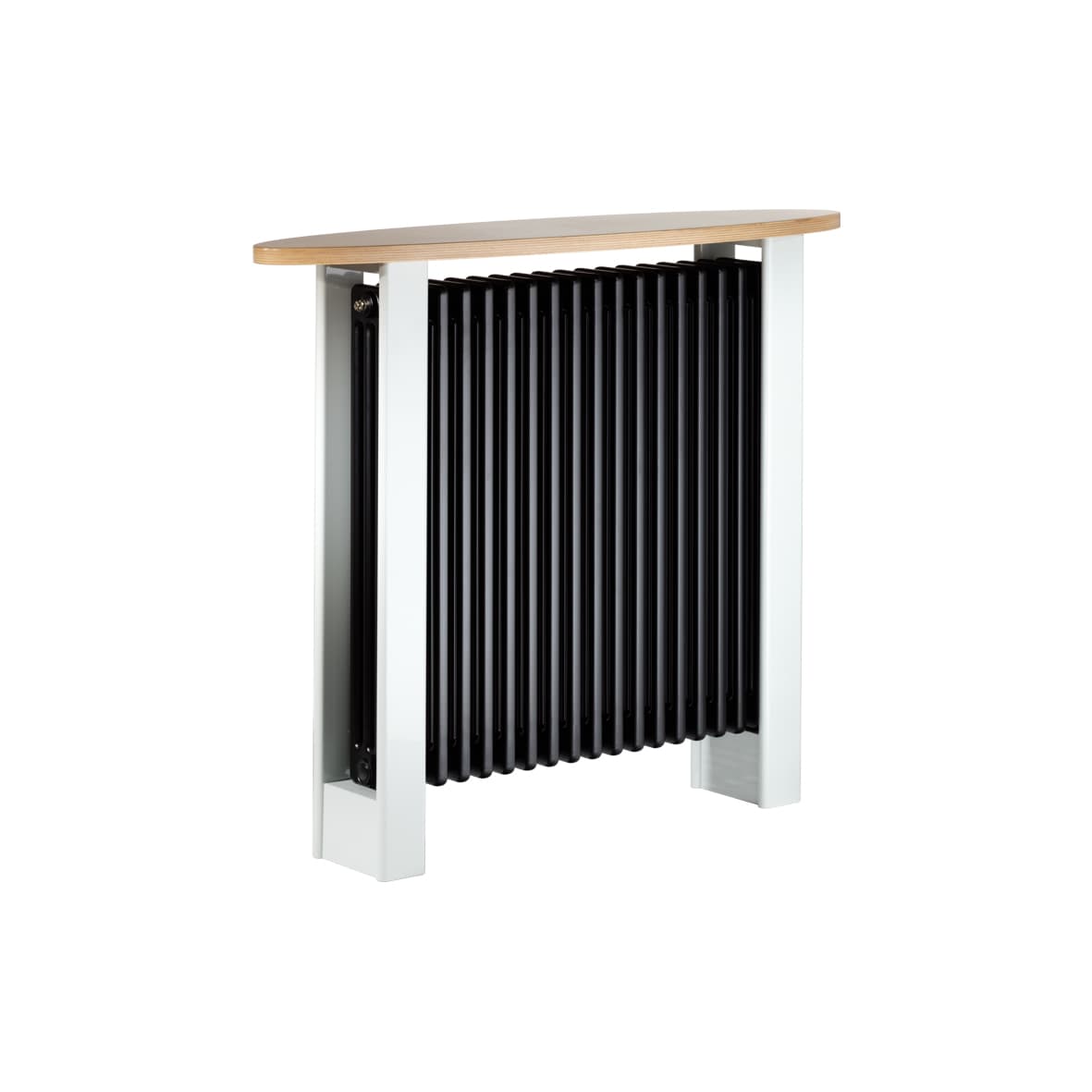

Delta Bar
Kombinerar uppvärmning med elegant rumsavdelare.
- Elegant Design
- Dubbel funktionalitet
- Anpassningsbar
- Dolda anslutningar
Produktbeskrivning
Delta Bar är en premiumdesign-radiator som även fungerar optimalt som bardisk eller rumsavdelare. Tillverkad med precisionssvetsade stålrör i en karakteristisk Deltaprofil, har denna radiator en elegant design, en inbyggd förinställningsbar termostatventil och osynliga anslutningar underifrån. Tillgänglig i ett brett utbud av RAL-färger och flexibel i höjd och längd, kan den integreras i olika miljöer, både bostäder och kommersiella. Delta Bar säkerställer inte bara optimal uppvärmning utan fungerar även som en stilfull fokuspunkt i vilket rum som helst.
Levereras med inbyggd termostatventil, termostat och luftventil.
Tekniska specifikationer
| ETIM Class | EC003539 - Sektionsradiator |
|---|---|
| Material | Stål |
| Antal element | 14 - 22 |
| Höjd [mm] | 940 - 1090 |
| Längd [mm] | 720 - 1120 |
| Djup [mm] | 224 - 262 |
| Värmeavgivning 20°C - 55/45 (EN 442) [W] | 729 - 1651 |
| Värmeavgivning 20°C - 75/65 (EN 442) [W] | 1416 - 3229 |
| Värmeavgivning 20°C - 70/40 (EN 442) [W] | 817 - 1851 |
| N-exponent | 1.2986 - 1.3147 |
| Max. arbetstryck [bar] | 10 |
| Vatteninnehåll [l] | 2.7 - 47.8 |
| Färg | Vit |
| RAL-nummer | 9016 |
| Monteringsmetod | Fristående |
| Antal standardanslutningar | 2 |
| Anslutning 1, botten vänster | 1-punktsanslutning, tillopp/retur |
| Anslutning 8, botten höger | 1-punktsanslutning, tillopp/retur |
| Gängdimension (tum) | 1/2" |
| Anslutning gänga | Invändig gänga |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsventil | Nej |
| Med konsoler | Ja |
| Med blindpluggar | Ja |
| Med monteringsdetaljer | Ja |
| Med integrerad termostatventil | Ja |
| Med stöd för bänk | Ja |
| Faktor K | 8.807 - 18.917 |
| Watt per sektion [W] | 101.15 - 146.79 |
| Värmeutsläpp enligt EN 442 20 °C – 55/45 (Btu/h) | 2487 - 5633 |
| Värmeutsläpp enligt EN 442 20 °C – 75/65 (Btu/h) | 4831 - 11017 |
| Max. driftstemperatur [°C] | 110 |
| Variant | 5 - 4 |
| Monteringsriktning | Horisontell |
| Antal väggfästen | 0 |
| Antal golvbeslag | 2 |
| Vikt [kg] | 49.31 - 92.91 |
Beräkningar
Artiklar
| Artikelnummer | Artikelbeskrivning | Värmeavgivning 20°C - 55/45 (EN 442) [W] | Höjd [mm] | Längd [mm] | Djup [mm] | Vatteninnehåll [l] | Vikt [kg] | CO2/Kg ekvivalent per kg material |
|---|---|---|---|---|---|---|---|---|
| F9534075014000000R9016R9016 | DB 4-0750 14 UN R9016 R9016 | 729 | 940 | 720 | 224 | 21.2 | 49.31 | - |
| F9534075018000000R9016R9016 | DB 4-0750 18 UN R9016 R9016 | 938 | 940 | 920 | 224 | 2.7 | 58.43 | - |
| F9534075022000000R9016R9016 | DB 4-0750 22 UN R9016 R9016 | 1146 | 940 | 1120 | 224 | 33.3 | 71 | - |
| F9534090014000000R9016R9016 | DB 4-0900 14 UN R9016 R9016 | 851 | 1090 | 720 | 224 | 24.7 | 56.72 | - |
| F9534090018000000R9016R9016 | DB 4-0900 18 UN R9016 R9016 | 1094 | 1090 | 920 | 224 | 31.7 | 67.55 | - |
| F9534090022000000R9016R9016 | DB 4-0900 22 UN R9016 R9016 | 1337 | 1090 | 1120 | 224 | 38.8 | 78.28 | - |
| F9535075014000000R9016R9016 | DB 5-0750 14 UN R9016 R9016 | 900 | 940 | 720 | 262 | 26.1 | 57.19 | - |
| F9535075018000000R9016R9016 | DB 5-0750 18 UN R9016 R9016 | 1157 | 940 | 920 | 262 | 33.5 | 68.5 | - |
| F9535075022000000R9016R9016 | DB 5-0750 22 UN R9016 R9016 | 1414 | 940 | 1120 | 262 | 41 | 84 | - |
| F9535090014000000R9016R9016 | DB 5-0900 14 UN R9016 R9016 | 1050 | 1090 | 720 | 262 | 30.4 | 66.3 | - |
