ts14 S Trockensystem

Metallverbundrohr für Fußbodenheizung und Heizkörperanbindung

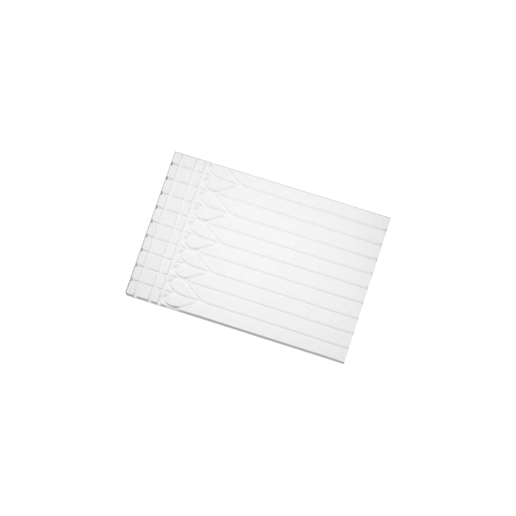

Wie auch das ts14 R System wurde das ts14 S Trockensystem für die Anwendungsfälle entwickelt, in denen herkömmliche Nasssysteme nicht zum Einsatz kommen können. Dies kann z. B. aus Gründen mangelnder Gewichtsbelastung, fehlender Zeit oder einer zu geringen Aufbauhöhe sein. Der Unterschied ist jedoch, dass das ts14 S System mit einer zusätzlichen Lastverteilschicht aus Trockenestrichplatten belegt werden muss. Eine direkte Verlegung der Bodenbeläge auf der ts14 S Systemplatte ist nicht zulässig. Das ts14 S System besteht aus formgeschäumten Polystyrolplatten der Qualität EPS 200. Hier hinein werden die Wärmeleitbleche eingelegt. Die Omega-Form gewährleistet einen sicheren Rohrhalt der SKR Metallverbund- Heizrohre 14x2 mm auch bei engen Verlegeabständen. Nach der Rohrverlegung wird das System mit einer dünnen PE-Folie abgedeckt, um Geräuschen aufgrund von Wärmedehnung vorzubeugen.

Zusatzdämmung aus EPS 200 für den zweischichtigen Dämmungsaufbau gemäß DIN 18560, bzw. für die in der EnEV geforderten Dämmwerte.

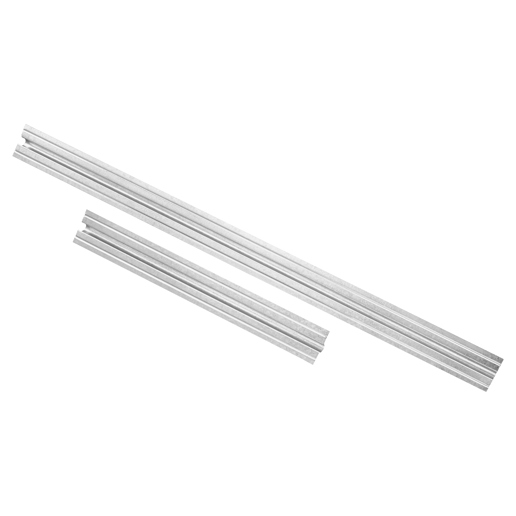

ts14 S Wärmeleitblech für ts14 S Systemplatten, aus verzinktem Stahlblech; mit Omegakontur zum Einlegen in die Systemplatte und für sicheren Halt der Rohrleitungen, kürzbar in 125 mm Abschnitten.

ts14 elektrischer Rillenschneider 230 V, zur freien Anordnung der Rohrführung in System- und Anschlussplatte. Schneidspitze bitte extra bestellen!

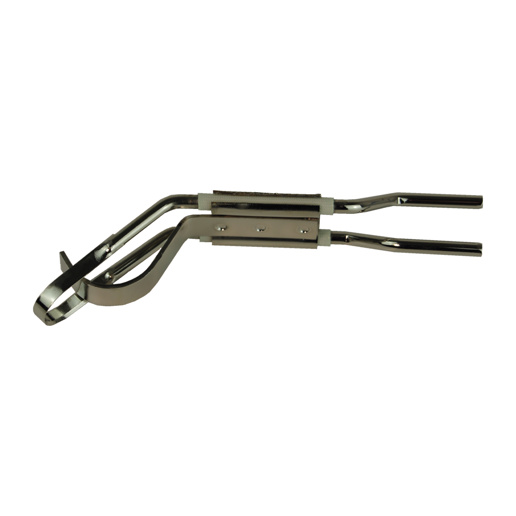

ts14 Schneidspitze für den Rillenschneider

PE-Abdeckfolie für ts14 S und clickjet im Raster 50 x 50mm; zur Abdeckung des ts14 S-Systems bzw. der Dämmschichten. Das Raster bietet die Möglichkeit, ein exaktes Schichtmuster zu erreichen.

Bei dem Purmo Premium line Heizkreisverteiler 1“ handelt es sich um einen Verteiler mit einem Verteil- und Sammelrohr als Rechteckrohr aus Edelstahl 1.4301/C5CrNi18-10. Sinnvolle Details, wie z.B. dass alle Anschlussteile mit O-Ringen abgedichtet sind und sich somit leicht an die baulichen Gegebenheiten anpassen lassen, erleichtern die Montage vor Ort. Die Vor- und Rucklauf-Verteilerbalken sind schallgedämmt auf verzinkten Stahl-Konsolen vormontiert. Der Verteiler hat einen flachdichtenden Anschluss mit 1“-Überwurf und einen 1“-Endstopfen, handfest für einen schnellen Wechsel der Anschlussrichtung vormontiert. Er besitzt Integrierte und funktionsmaßgeprüfte Ventile im Rücklauf, sowie einstell- und absperrbare (gemäß DIN EN 1264) Durchflussmengenmesser 0,5-6 l/min. im Vorlauf. Die Durchflussmengenmesser lassen sich ohne Wasserverlust reinigen und austauschen. In jedem Verteilerbalken ist ein integrierter automatischer Schnellentlüfter sowie ein Füll- und Entleerungshahn enthalten.

Bei dem Purmo Premium line dynamic Heizkreisverteiler 1“ handelt es sich um einen Verteiler mit einem Verteil- und Sammelrohr als Rechteckrohr aus Edelstahl 1.4301/C5CrNi18-10. Sinnvolle Details, wie z.B. dass alle Anschlussteile mit O-Ringen abgedichtet sind und sich somit leicht an die baulichen Gegebenheiten anpassen lassen, erleichtern die Montage vor Ort. Die Vor- und Rucklauf-Verteilerbalken sind schallgedämmt auf verzinkten Stahl-Konsolen vormontiert. Der Verteiler hat einen flachdichtenden Anschluss mit 1“-Überwurf und einen 1“-Endstopfen, handfest für einen schnellen Wechsel der Anschlussrichtung vormontiert. Er besitzt Integrierte und funktionsmaßgeprüfte Ventile im Rücklauf, sowie absperrbare Durchflussanzeiger gemäß DIN EN 1264 Vorlauf. Durch die im Ventileinsatz integrierte Durchflussregeleinheit wird der Differenzdruck über der am Ventileinsatz einstellbaren Durchflussmenge (0,5-5 l/ min.) konstant gehalten und begrenzt. Die Durchflussanzeigerlassen sich ohne Wasserverlust reinigen und austauschen. In jedem Verteilerbalken ist ein integrierter automatischer Schnellentlüfter sowie ein Füll- und Entleerungshahn enthalten.

Bei dem Purmo Objektline Heizkreisverteiler 1“ handelt es sich um einen Verteiler mit einem Verteil- und Sammelrohr als Rechteckrohr aus Edelstahl 1.4301/C5CrNi18-10. Sinnvolle Details, wie z.B. dass alle Anschlussteile mit O-Ringen abgedichtet sind und sich somit leicht an die baulichen Gegebenheiten anpassen lassen, erleichtern die Montage vor Ort. Die schallgedämmten, verzinkten Stahl-Konsolen sind beigepackt. Der Verteiler hat einen flachdichtenden Anschluss mit 1“-Überwurf und ein 1“-Endstück mit Lufthahn und KFE Ventil. Der Verteiler besitzt Integrierte und funktionsmaßgeprüfte Ventile im Rücklauf, sowie einstell- und absperrbare (gemäß DIN EN 1264) Durchflussmengenmesser 0,5-4 l/min. im Vorlauf. Die Durchflussmengenmesser lassen sich ohne Wasserverlust reinigen und austauschen. In jedem Verteilerbalken ist ein integrierter automatischer Schnellentlüfter sowie ein Füll- und Entleerungshahn enthalten.

Verteilerschrank zur Aufnahme von Heizkreisverteilern.

Einbauschrank für Raumregelset, hergestellt aus verzinktem Stahlblech mit vorgestanzten Löchern oben und an den Seiten. Bei der Unterputzversion lässt sich die frontseitige Blende von 110 bis 160 mm in der Bautiefe verstellen.
