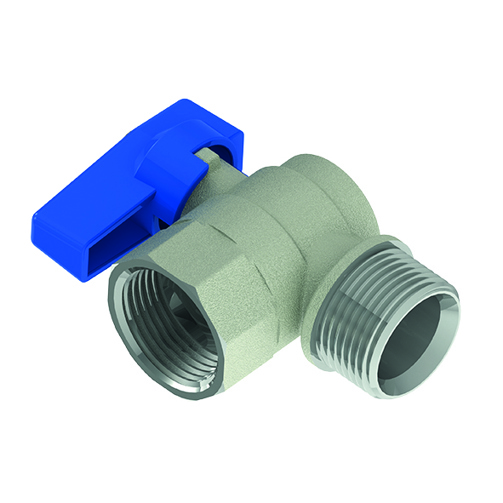

Kulventil
Avstängningsventil i förnicklad mässing.
Produktbeskrivning
Avstängningsventil i förnicklad mässing. Monteras på Purmo golvvärmefördelare med löpande mutter. Finns i blått eller rött handtag.
Tekniska specifikationer
| ETIM Class | EC011343 - Kulventil |
|---|---|
| Material anslutning 1 | Mässing |
| Material hus/kapsling/stomme | Mässing |
| Materialkvalitet anslutning 1 | Mässing CuZn39Pb3 (CW617N) |
| Materialkvalitet | Mässing avzinkningshärdig (DZR) |
| Ytskydd anslutning 1 | Förnicklad |
| Ytskydd hus/kapsling/stomme | Förnicklad |
| Ytbehandling anslutning 1 | Obehandlad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing CuZn40Pb2 (CW617N) |
| Ytskydd anslutning 2 | Förnicklad |
| Ytbehandling anslutning 2 | Obehandlad |
| Form | Rak |
| Modell/Utförande | 1-delad |
| Dimension anslutning 1 | Ansl. 32 (1 1/4") - Ansl. 20 (3/4") |
| Förminskning | Ja |
| Anslutning 1 | Utvändig gänga M, metrisk - Utvändig gänga G, cylindrisk (ISO 228-1) - Invändig gänga M, metrisk - Invändig gänga G, cylindrisk (ISO 228-1) |
| Excentrisk | Nej |
| Systembunden | Ja |
| Dimension anslutning 1 | Ansl. 32 (1 1/4") |
| Dimension anslutning 2 | Ansl. 25 (1") - Ansl. 20 (3/4") |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) - Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | Ansl. 25 (1") |
| Tryckklass | PN 16 |
| Med avtappningsventil | Nej |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Med avtappningsmöjlighet | Nej |
| Med backventil | Nej |
| Huvudsaklig färg rördel | Övrigt |
| Med filter | Nej |
| Med termometer | Nej |
| Modell/Utförande | Rak - Rätvinklad |
| Material tätning | EPDM (etenpropengummi) |
| Med isolerande skal | Nej |
| Med invändig stoppkant | Nej |
| Max. differenstryck vid 20°C [bar] | 16 |
| Med termisk isolering | Nej |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
| Typgodkänd enligt BBR/EKS | Ja |
| Vikt [kg] | 0.18 - 0.41 |
Artiklar
| Artikelnummer | Artikelbeskrivning | Vikt [kg] | CO2/Kg ekvivalent per kg material |
|---|---|---|---|
| 5496421 | Kulventil, Blått handtag, rak, G32 x R,25 | 0.38 | - |
| 5496419 | Kulventil, Rött handtag, vinkel, G20 x G20 | 0.235 | - |
| 5496423 | Kulventil, Blått handtag, vinkel, G32 x R,25 | 0.41 | - |
| 5496420 | Kulventil, Rött handtag, rak, G32 x R,25 | 0.38 | - |
| 5496422 | Kulventil, Rött handtag, vinkel, G32 x R,25 | 0.41 | - |
| 5496418 | Kulventil, Blått handtag, vinkel, G20 x G20 | 0.235 | - |
| 5496417 | Kulventil, Rött handtag, rak, G20 x Ri20 | 0.23 | - |
| 5496414 | Kulventil, Blått handtag, vinkel, G20 x Ri20 | 0.235 | - |
| 5496416 | Kulventil, Blått handtag, rak, G20 x Ri20 | 0.23 | - |
| 5496415 | Kulventil, Rött handtag, vinkel, G20 x Ri20 | 0.235 | - |
