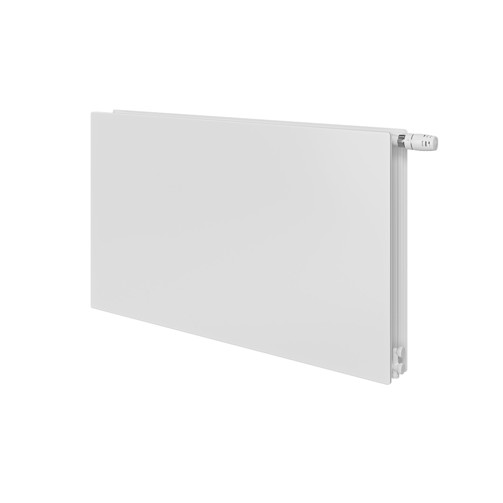

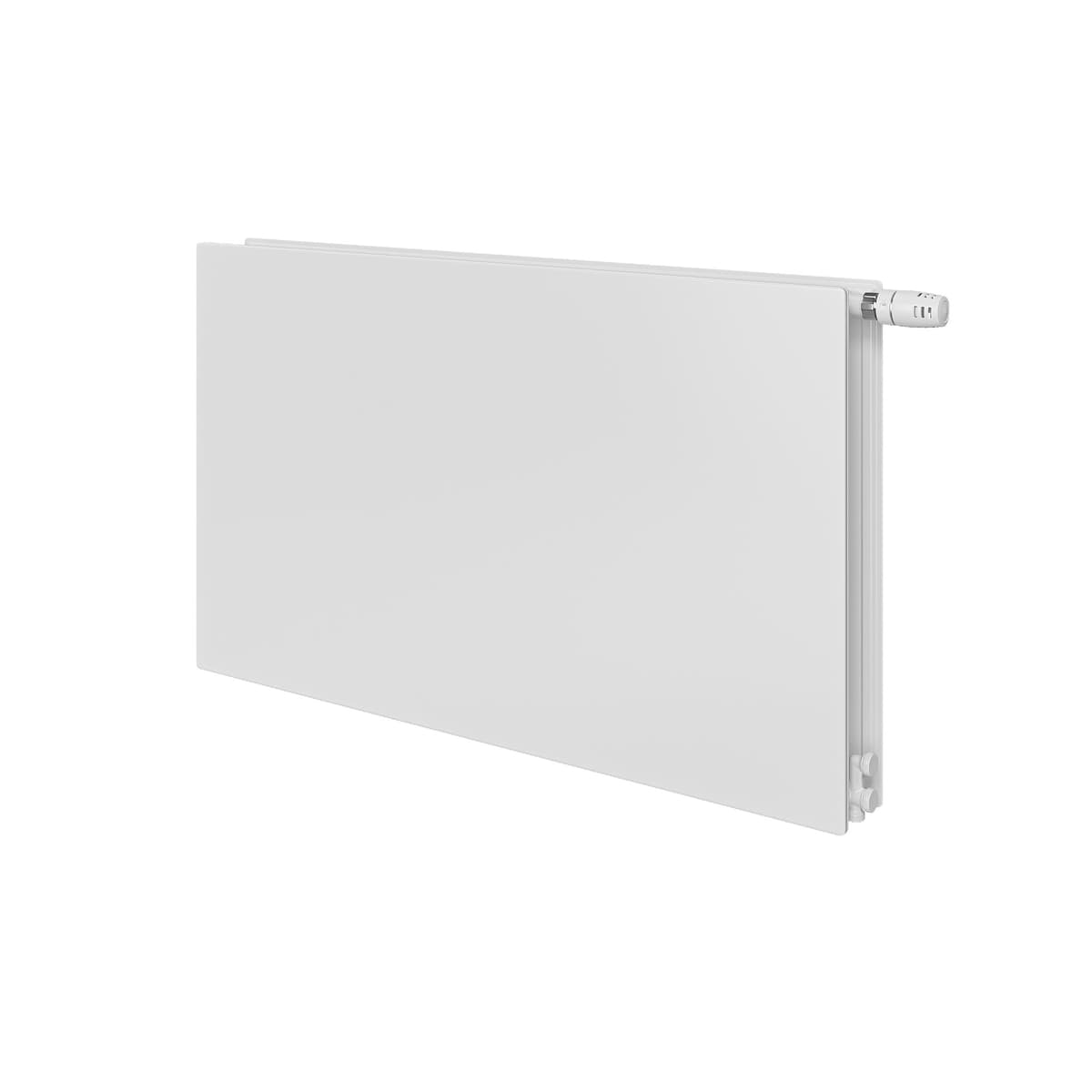

Thermopanel V4 Plan Hygien
Plan hygienradiator
- Optimal hygien
- Lätt att rengöra
- Modernt och rent utseende
- Finns i typ 20 och 30
- Hög effektivitet
Produktbeskrivning
Thermopanel V4 Plan Hygien-radiatorer med plan front är utformade för att uppfylla stränga hygienkrav i till exempel sjukhus.
De saknar konvektionsplåt, toppgaller och sidopaneler, vilket underlättar rengöring och minskar luftflödet för att förhindra bakteriespridning.
Leveransinnehåll:
* Ventilinsats FLA (integrerad)
* Plugg och luftskruv (monterat)
* Hygienkonsol (för vägg)
Anslutning:
* M22x1,5 c/c 40 botten och sida (V4).
Rekommenderade tillbehör:
* H-stycke med avstängning
* Evosense termostat
* TP Flexfördelare
Övrigt;
Typ 20 och 30 anges som höger-eller vänsterställd.
Tekniska specifikationer
| Material | Stål |
|---|---|
| Typ | 20 - 30 |
| Ytstruktur frontpanel | Plan, slät |
| Vattenbärande frontpanel | Nej |
| Lämplig för fuktiga utrymmen | Nej |
| Höjd [EU570448] | 300 - 600 |
| Längd [EU570448] | 400 - 3000 |
| Djup [EU570448] | 72 - 154 |
| Värmeavgivning 20°C - 55/45 (EN 442) [EU570054] | 124 - 2137 |
| Värmeavgivning 20°C - 75/65 (EN 442) [EU570054] | 252 - 4530 |
| Värmeavgivning enligt erkänt EN 442-laboratorium | Ja |
| N-exponent | 1.2815 - 1.3098 |
| Max. arbetstryck [EU570056] | 10 |
| Vatteninnehåll [EU570403] | 1.36 - 29.4 |
| Standardfärg | Ja |
| Färg | Vit |
| RAL-nummer | 9016 |
| Glansvärde | Blank |
| Påsvetsade konsolbyglar | Nej |
| Med galler/täckplåt, sida | Nej |
| Med galler/täckplåt, över | Nej |
| Antal standardanslutningar | 4 |
| Anslutning 1, botten vänster | 2-punktsanslutning, tillopp-retur |
| Anslutning 2, sida vänster nedre | 2-punktsanslutning, tillopp-retur |
| Anslutning 7, sida höger nedre | 2-punktsanslutning, tillopp-retur |
| Anslutning 8, botten höger | 2-punktsanslutning, retur-tillopp |
| Anslutning gänga | Utvändig gänga |
| Med luftningsanslutning | Ja |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsmöjlighet | Ja |
| Med integrerad termostatventil | Ja |
| Med väggkonsoler | Ja |
| Med blindpluggar | Ja |
| Med monteringsdetaljer | Nej |
| Watt per meter [EU000020] | 630 - 1510 |
| Faktor K | 1.676 - 26.964 |
| Värmeavgivning 20°C - 45/35 (EN 442) [EU570054] | 76 - 1326 |
| Värmeavgivning 20°C - 60/45 (EN 442) [EU570054] | 142 - 2516 |
| Max. driftstemperatur [EU570073] | 110 |
| Monteringsriktning | Horisontell |
| Antal väggfästen | 2 - 3 |
| CO2/Kg ekvivalent per kg material | 2.8 |
| CO2/Kg motsvarar per KW värme som levereras av artiklarna | 54.66 |
