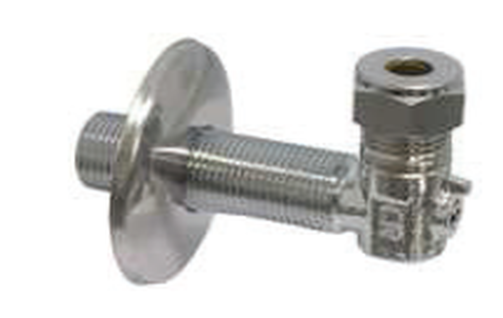

Vinkel Anslutning 1/2"
Anslutning
Produktbeskrivning
Vinkel Anslutning 1/2"
Tekniska specifikationer
| ETIM Class | EC003024 - Rördel med 2 anslutningar |
|---|---|
| Material anslutning 1 | Mässing |
| Materialkvalitet anslutning 1 | Mässing CuZn36Pb2As (CW602N) |
| Ytskydd anslutning 1 | Förnicklad |
| Material anslutning 2 | Mässing |
| Materialkvalitet anslutning 2 | Mässing CuZn36Pb2As (CW602N) |
| Ytskydd anslutning 2 | Förnicklad |
| Form | Vinkel (koppling) |
| Böjningsvinkel [°] | 90 |
| Dimension anslutning 1 | Ansl. 15 (1/2") |
| Utvändig rördiameter anslutning 1 [mm] | 15 |
| Anslutning 1 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Pressprofil anslutning 1 | Universal |
| Dimension anslutning 2 | Ansl. 15 (1/2") |
| Utvändig rördiameter anslutning 2 [mm] | 8 |
| Anslutning 2 | Utvändig gänga G, cylindrisk (ISO 228-1) |
| Pressprofil anslutning 2 | Universal |
| Huvudsaklig färg rördel | Krom |
| Tryckklass fläns (flänsborrning) | PN 10 |
| Max. arbetstryck vid 20°C (PN) [bar] | 10 |
| Max. arbetstryck vid max. medietemperatur [bar] | 10 |
| Med termisk isolering | Nej |
| Med packningar | Nej |
| Med skyddslock/-plugg | Nej |
| Med anslutningsindikering | Nej |
| Med avtappningsventil | Nej |
| Med luftningsventil/avluftare | Nej |
| FM-märkt | Nej |
| LPCB-märkt | Nej |
| ULC-märkt | Nej |
| UL-märkt | Nej |
