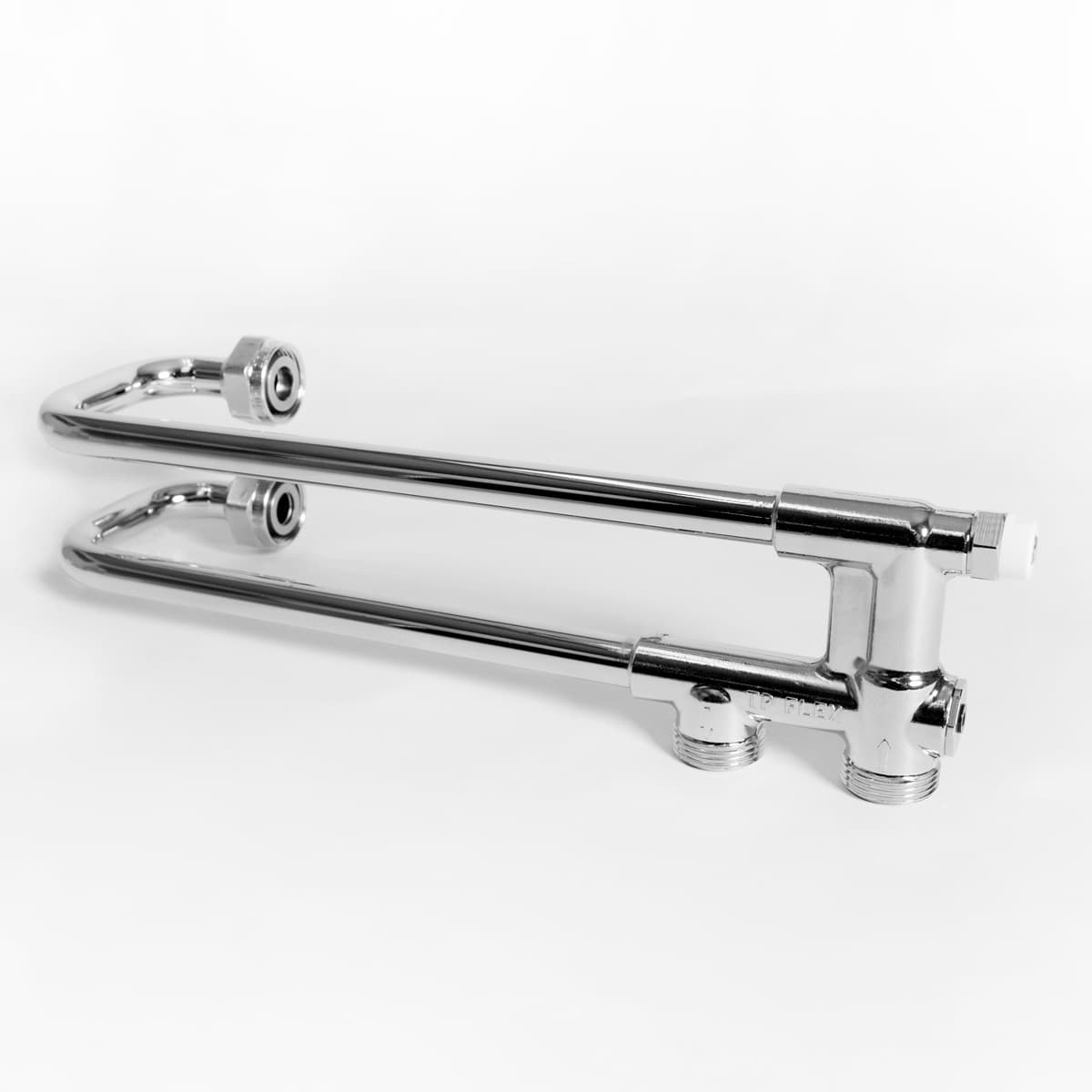

TP flex fördelare
Anslutningsfördelare
- Omställbar mellan 1- och 2-rör
- Inbyggd luftning
- M22x1,5 mot rörnät
Specifikationer
| ETIM Class : | EC010367 - Rördel med 6 anslutningar |
|---|---|
| Material : | Mässing |
| Materialkvalitet : | Mässing CuZn36Pb2As (CW602N) |
| Ytskydd : | Förnicklad |
| Systembunden : | Ja |
| Dimension anslutning 1 : | M22x1,5 |
| Dimension anslutning 2 : | M22x1,5 |
| Dimension anslutning 3 : | M22x1,5 |
| Dimension anslutning 4 : | M22x1,5 |
| Medietemperatur (kontinuerlig) [°C]: | 0 - 90 |
Thermopanel Flex är en separat fördelare för att möjliggöra mittkoppling av radiatorer.
OBS! Thermopanel Flex finns både i höger- och vänsterutförande. Levereras som standard i 2-rörsutförande. Radiatorns standardkonsol skall användas, extra distanser behövs ej.
OMSTÄLLNING 2-RÖR/1-RÖR
Fördelaren är omställbar mellan ett- och tvårörssystem och försedd med 2 st M22 x 1,5 utvändig gänga för tillopp och retur.
Ventilens kägla ställs in med en insexnyckel 2,5 mm. Vid 2-rörs inställning är den helt inskruvad och hålet är då täckt med en blå plastpropp. För att ändra till 1-rörs avlägsnas den blå plastproppen och därefter skruvas käglan ut. Utskruvad 4,5 varv blir det relativa radiatorflödet 35%. Efter inställning till 1-rörs skall hålet i käglan täckas med en röd plastpropp för att indikera 1-rörsutförande.
