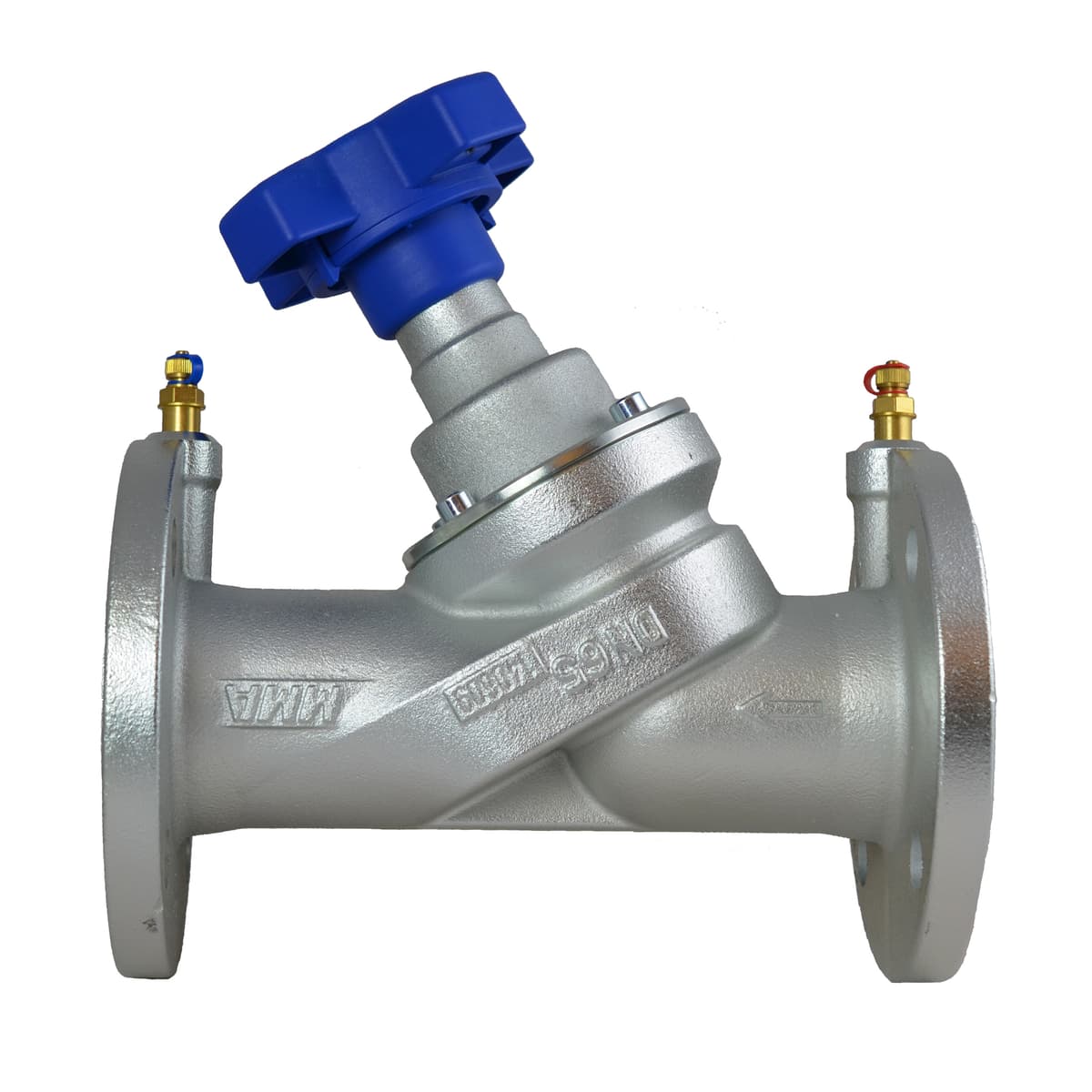

Balanseringsventil STV flänsad

Balanseringsventil

    Specifikationer

    ETIM Class :EC011463 - Injusteringsventil
    Material hus/kapsling/stomme :Mässing
    Materialkvalitet :Gjutstål
    Ytskydd :Lackerad
    Dimension (Nominell diameter) :DN 125, DN 400, DN 80, DN 100, DN 200, DN 350, DN 150, DN 300, DN 65, DN 250
    Tryckklass :PN 16
    Tryckklass fläns (flänsborrning) :PN 16
    Lämplig för värmevatten :Ja
    Max. arbetstryck [bar]:16
    Medietemperatur (kontinuerlig) [°C]:-10 - 120
    Balanseringsventilen STV (E) används för att balansera flöden i värme- och kylsystem. Beskrivning Dimensionering STV (E) dimensioneras med nomogram, snurra eller via online applikationer i mobil eller på hemsida. STV (E) skall dimensioneras med mellan 50-80% öppen ventilkägla vid beräknat flöde. Minsta rekommenderade differenstryck är 2 kPa. Mätning Locken demonteras på ventilens mätuttag. Då kan differenstrycket mätas via ventilens mätuttag. Differenstrycket omvandlas till flöde i balanseringsinstrumentet. Montage STV (E) har flödesriktning märkt på ventilhuset. STV (E) har standard flänsar enligt EN 1092-2. STV finns med flänsar enligt ANSI på förfrågan. CE Ventilerna är godkända enligt PED 2014/68/EU. Tryckavlastad kägla STV DN 80-150 har tryckavlastad kägla. Tryckavlastad kägla STV DN 80-150 har tryckavlastad kägla.
