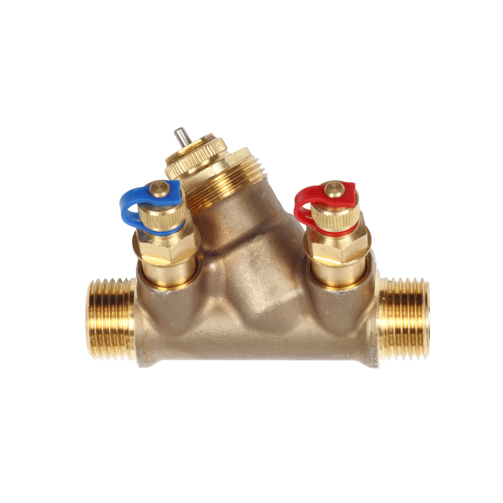

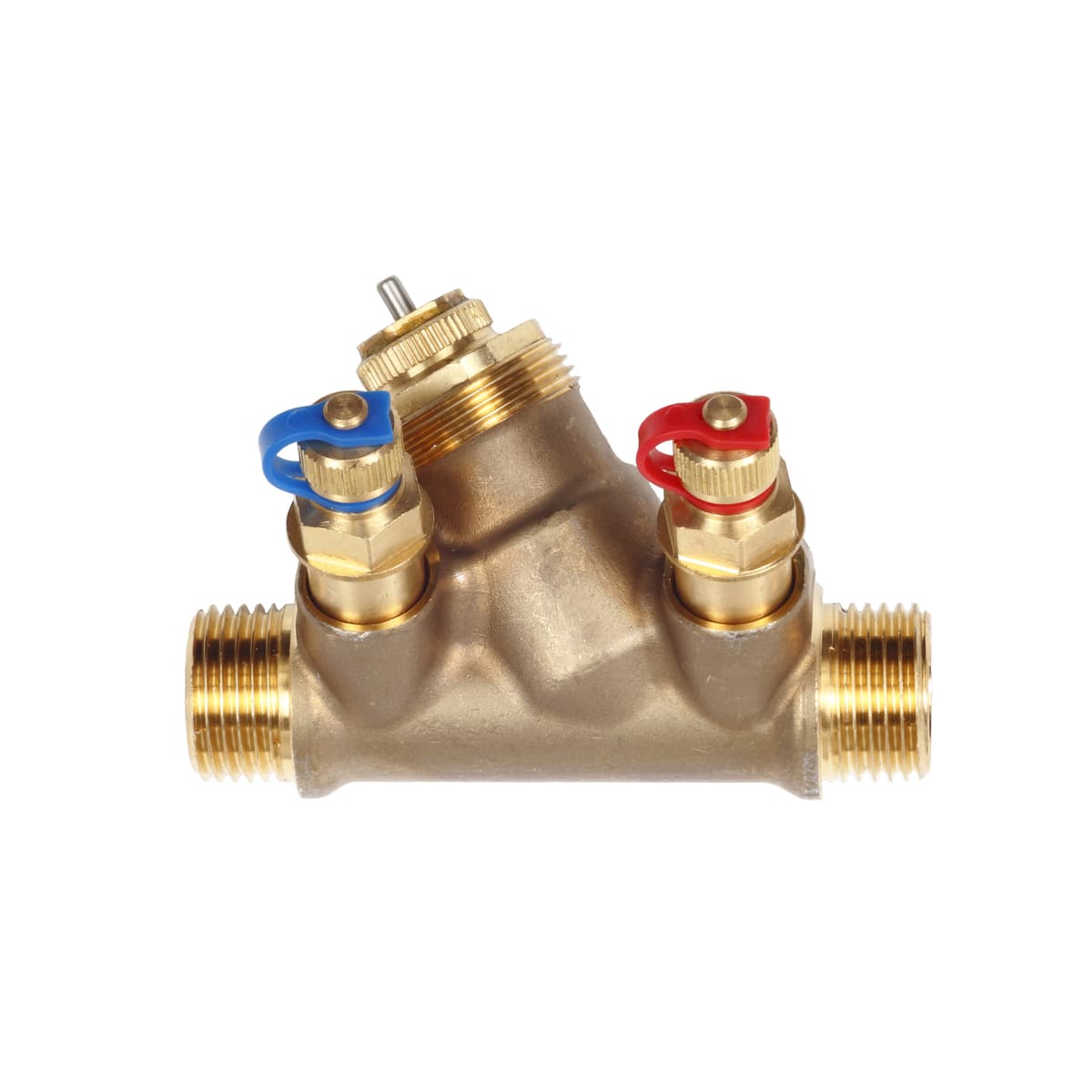

Terminalventil STVT
Terminalventil
Produktbeskrivning
Terminalventilen STVT används för att mäta och injustera, samt reglera värme-och kylutrustningar i värme-och kylsystem, t.ex i kylbafflar och konvektorer m.m.
Beskrivning
STVT är en injusterings-och regleringsventil.
Ventilen är försedd med självtätande mättuttag placerade i 45° vinkel i förhållande till termoställdonet.
Förinställningen görs under packboxen med en speciell nyckel.
Ventilen finns med utvändig eller invändig gänga 1/2″.
Ventilen regleras med termoställdon eller termostat med M28x1,5 anslutning.
Tekniska specifikationer
| Material hus/kapsling/stomme | Mässing |
|---|---|
| Dimension anslutning 1 | Ansl. 15 (1/2") |
| Anslutning 1 | Invändig gänga Rc, konisk (ISO 7-1 / EN 10226-1) - Invändig gänga G, cylindrisk (ISO 228-1) |
| Dimension anslutning 2 | Ansl. 15 (1/2") |
| Anslutning 2 | Invändig gänga Rc, konisk (ISO 7-1 / EN 10226-1) - Invändig gänga G, cylindrisk (ISO 228-1) |
| Tryckklass | PN 20 |
| Medietemperatur (kontinuerlig) [°C] | 0 - 120 |
| Kvs-värde [m³/h] | 3.55 |
| Kv-värde [m³/h] | 0.03 - |
| Mätnipplar flöde | Ja |
| Slaglängd [mm] | 2 |
