Ventilpaket PVM
Upprätthåller konstant differenstryck i värme-/kylsystem.
- Säkerställer konstant differenstryck
Produktbeskrivning
Differenstryckspaketet PVM används i sekundära värme- och kylsystem.

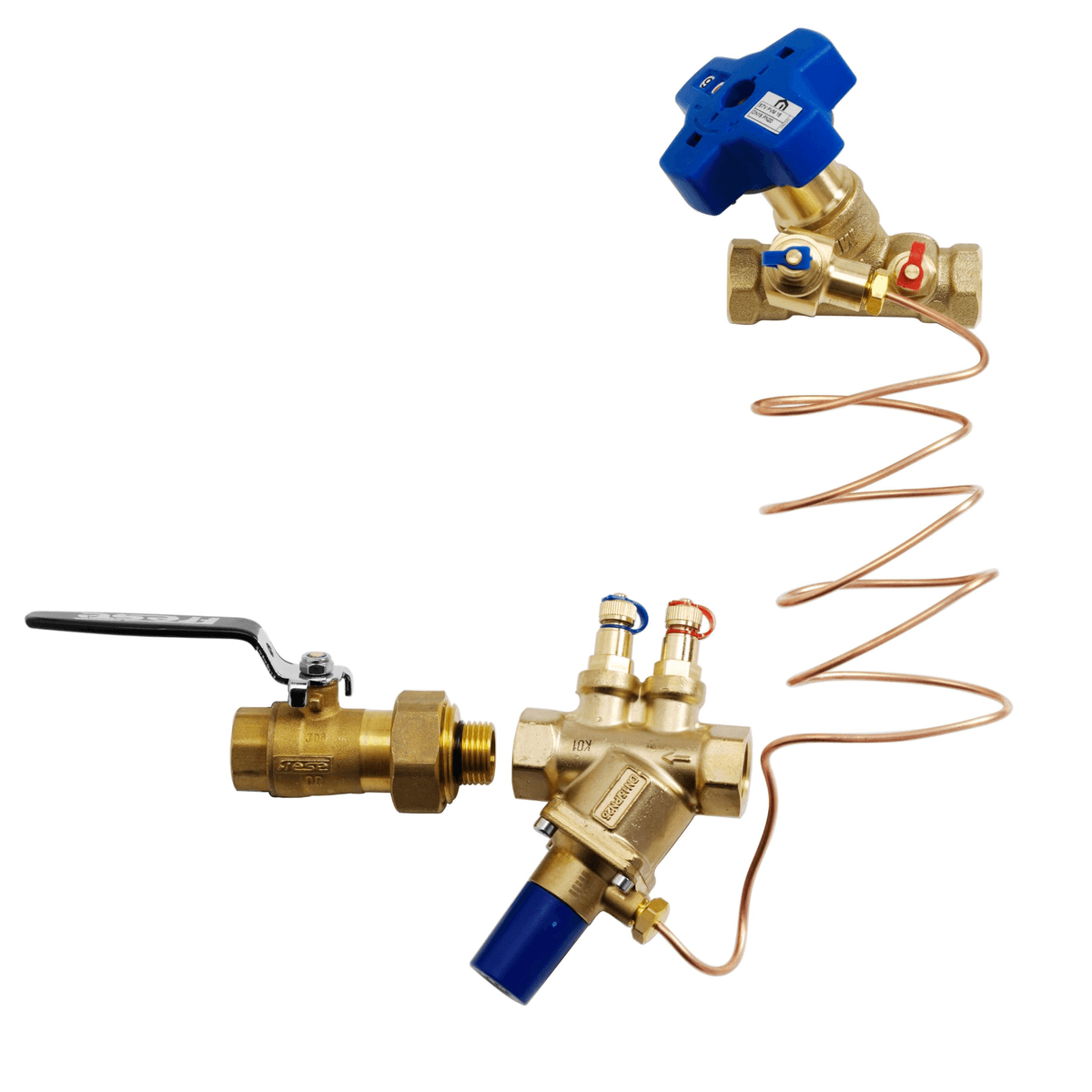

Differenstryckspaketet PVM består av en differenstrycksventil (PV)
samt en balanseringsventil (STV).
PVM konstanthåller differenstrycket över en krets, tex en stam
som försörjer radiatorer eller för att säkra differenstrycket
över en styrventil så att god auktoritet uppnås för modulerande reglering.
Differenstrycket som konstanthålls kan justeras för att uppnå föreskrivet flöde.
Vid ökat tillgängligt tryck stänger differenstrycksventilen och
vid minskat tryck så öppnar differenstrycksventilen.
I PVM paketet ingår även avstängningsventil så att kretsens
till- och returledning kan stängas. Avtappning finns som tillbehör.
Tekniska specifikationer
| ETIM Class | EC011549 - Differenstryckregulator |
|---|---|
| Material hus/kapsling/stomme | Mässing |
| Dimension (Nominell diameter) | DN 15 - DN 20 - DN 25 - DN 32 - DN 40 - DN 50 |
| Anslutning 1 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Anslutning 2 | Invändig gänga G, cylindrisk (ISO 228-1) |
| Med koppling anslutning 1 | Nej |
| Max. differenstryck vid 20°C [kPa] | 450 |
| Max. arbetstryck [bar] | 25 |
| Inställbart differenstryck | Ja |
| Manövrering | Handratt |
| Lägesindikator | Ja |
| Mätningsanslutning | Nippel |
| Med avtappningsventil | Ja |
| Med impulsledning | Ja |
| Kvs-värde [m³/h] | 2.9 - 16.2 |
Artiklar
| Artikelnummer | Artikelbeskrivning | Höjd [mm] | Vikt [kg] | CO2/Kg ekvivalent per kg material |
|---|---|---|---|---|
| 4907053 | PVM 15 5-30 KPA | - | - | - |
| 4907056 | PVM 15 20-60 KPA | - | - | - |
| 4907054 | PVM 20 5-30 KPA | - | - | - |
| 4907057 | PVM 20 20-60 KPA | - | - | - |
| 4907055 | PVM 25 5-30 KPA | - | - | - |
| 4907058 | PVM G25 20-60 kPa | - | - | - |
| 4907059 | PVM 32 20-80 KPA | - | - | - |
| 4882947 | PVM 40 20-80 KPA | - | - | - |
| 4882948 | PVM 50 20-80 KPA | - | - | - |
