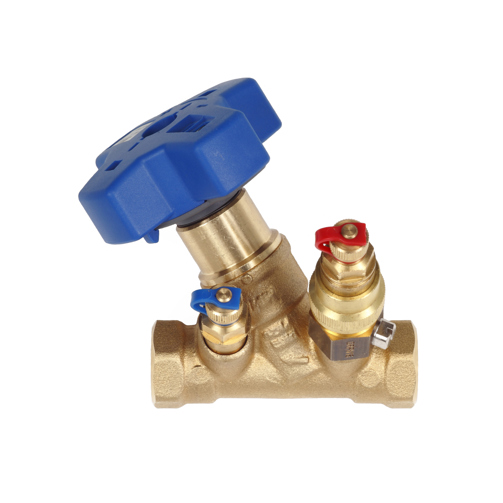

Balancing Valve STV With Drain

Balanseringsventil STV med avtappning

Används för att balansera flöden i vvc-, värme- och kylsystem.

  • Hög noggrannhet
  • Enkel att justera
  • Dimension: DN10-50
  • Tryckklass: PN 20
  • Temperatur: -20°C till 120°C
Beskrivning Tekniska specifikationer Nedladdningar Artiklar Relaterade produkter
Till toppen

Produktbeskrivning

Dimensionering
STV (M,F,G) dimensioneras med nomogram, snurra eller via online applikationer i mobil eller på hemsida.
STV (M,F,G) skall dimensioneras med mellan 50-80% öppen ventilkägla vid beräknat flöde.
Minsta rekommenderade differenstryck är 2 kPa.

Inställning
Ratten är försedd med digital avläsning som visar antal hela varv och tiondelar. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan.
Efter färdig inställning låses ventilens inställda värde. Detta genom att innerspindeln
skruvas ned i sitt ändläge med en 3 mm insexnyckel. Efter låsning kan ventilen stängas men dock ej öppnas till högre Kv-värde än det inställda. Ratten kan plomberas.

Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket mätas via ventilens mätuttag.
Differenstrycket omvandlas till flöde i balanseringsinstrumentet.

Avtappning
STVM har fabriksmonterad avtappning.
Avtappningen öppnas med skruvmejsel.

Montage
STV (M,F,G) har flödesriktning märkt på ventilhuset.
STV har invändiga gängor.
STVG har utvändiga gängor.

Tekniska specifikationer

ETIM Class EC011463 - Injusteringsventil
Material hus/kapsling/stomme Mässing
Ytskydd Obehandlad
Dimension (Nominell diameter) DN 15 - DN 20 - DN 25 - DN 32 - DN 10 - DN 40 - DN 50
Tryckklass PN 20
Lämplig för värmevatten Ja
Max. arbetstryck [bar] 25
Förinställningar låsbara Ja
Lämplig för manuell drift Ja
Motorstyrd Nej
Termostatisk Nej
Hydraulisk balansering Statisk
Med lägesindikator Ja
Med mätnippel Ja
Kvs-värde [m³/h] 2.8 - 31.5
CO2/Kg ekvivalent per kg material 3.5648 - 12.49908

Artiklar

Artikelnummer Artikelbeskrivning Vikt [kg] CO2/Kg ekvivalent per kg material
4892548 STVM 10 SE - 3.5648
4892549 STVM 15 SE - 3.72633
4892550 STVM 20 SE - 4.03825
4892551 STVM 25 SE - 5.10769
4892552 STVM 32 SE - 6.65058
4892553 STVM 40 SE - 8.7449
4892554 STVM 50 SE - 12.49908
