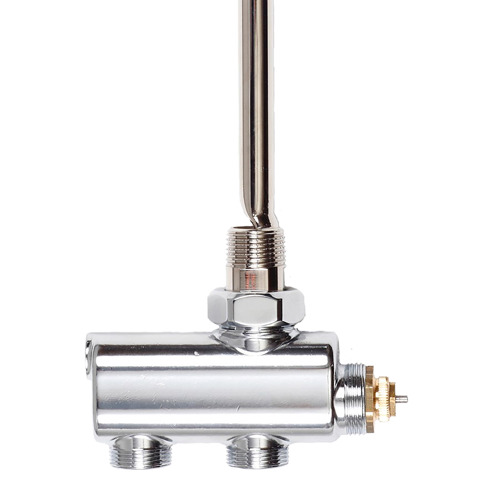

Etthålsventil RFA 75-400
För handdukstorkar och radiatorer
- Växelbar 1-2 rörs
- Polerad och förkromad
- Dold förinställning
- c/c: 40
- Tryckklass: PN10
Produktbeskrivning
RFA 75-400 används till handdukstorkar och radiatorer.
Ventilen är polerad och förkromad och regleras med handratt NHK i samma
utförande.
OBS! Används inte på VVC-system.
RFA 75-400 har dold förinställning under packboxen.
Injustering av 2-rörssystem görs med nyckel FN2 eller förinställningsverktyg FV5.
Ventilen har anslutning M22x1,5 mot rörsystemet.
Insticksnippelns anslutning mot handdukstorken är R1/2”.
Ventilen levereras som 2-rörsventil men kan ställas om till 1-rörs.
För att ställa om ventilen till 1-rörs, tag bort den blå plastproppen från by-passventilen och skruva ut käglan med en 2,5 mm insexnyckel.
Med by-passventilen ställer man in fördelningen mellan raditorn och by-pass.
Ventilens retur stängs av med en spindel under det runda locket och tilloppet stängs av med
termostat eller handratt.
Vid avstängning stängs inte by-passen.
Tekniska specifikationer
| ETIM Class | EC010229 - Radiatoranslutning (1-punktsansluten) |
|---|---|
| Material | Mässing |
| Dimension röranslutning | M22 |
| Anslutningsriktning rör | Mot golv |
| Tillopp på funktionssidan | Ja |
| Lämplig för 2-rörssystem | Ja |
| Lämplig för 1-rörssystem | Ja |
| Med förinställning | Ja |
| Kvs-värde [m³/h] | 0.63 |
| Riktning rörinstick | Vertikal |
| Centrumavstånd, tillopp/retur [mm] | 40 |
| Längd rörinstick [mm] | 400 |
