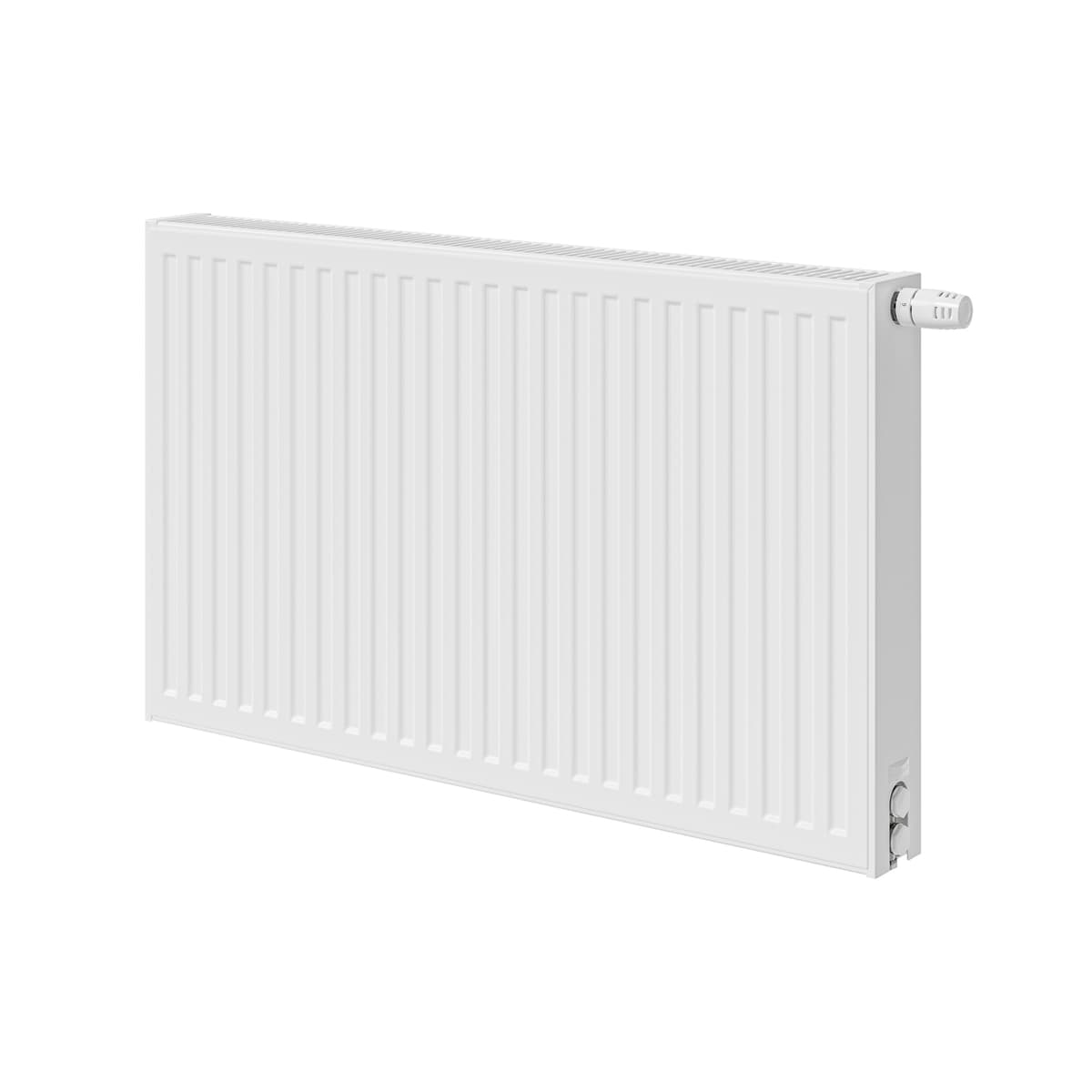

Thermopanel V4
Ger effektiva och flexibla värmelösningar.
- Dold V4-anslutning
- Levereras komplett från fabrik
- Bakåtkompatibel – perfekt för renovering
- EPD
- Ventilinsatsen Flamingo är justerbar från 6-165 l/h
Produktbeskrivning
Thermopanel V4 är optimerad för flexibilitet och modern estetik med inbyggt V4-koppling.
Alla våra panelradiatorer har EPD-certifiering.
Leveransinnehåll:
* Ventilinsats FLA (integrerad)
* Plugg och luftskruv (monterat)
* Monclackonsoler (För vägg ingår förutom till höjd 200mm, där måste golv- eller väggmontage specificeras)
* Sidopaneler och toppgaller (monterat)
Anslutning:
* M22x1,5 c/c 40 botten och sida (V4).
Rekommenderade tillbehör:
* H-stycke med avstängning
* Evosense termostat
* TP Flexfördelare
* RAK4
Övrigt:
Typ 21 och 22 är vändbara. Typ 11 och 33 anges som höger-eller vänsterställd.
För områden med hög fuktighet finns galvaniserade modeller tillgängliga på begäran.
Tekniska specifikationer
| Material | Stål |
|---|---|
| Typ | 11 - 21 - 22 - 33 |
| Ytstruktur frontpanel | Profilerad |
| Vattenbärande frontpanel | Ja |
| Lämplig för fuktiga utrymmen | Nej |
| Höjd [EU570448] | 200 - 900 |
| Längd [EU570448] | 400 - 3000 |
| Djup [EU570448] | 60 - 152 |
| Värmeavgivning 20°C - 55/45 (EN 442) [EU570054] | 113 - 3549 |
| Värmeavgivning 20°C - 75/65 (EN 442) [EU570054] | 218 - 7068 |
| Värmeavgivning enligt erkänt EN 442-laboratorium | Ja |
| N-exponent | 1.2803 - 1.36 |
| Max. arbetstryck [EU570056] | 10 |
| Vatteninnehåll [EU570403] | 0.68 - 29.4 |
| Standardfärg | Ja |
| Färg | Vit |
| RAL-nummer | 9016 |
| Glansvärde | Blank |
| Påsvetsade konsolbyglar | Nej |
| Med galler/täckplåt, sida | Ja |
| Med galler/täckplåt, över | Ja |
| Antal standardanslutningar | 4 |
| Anslutning 1, botten vänster | 2-punktsanslutning, tillopp-retur |
| Anslutning 2, sida vänster nedre | 2-punktsanslutning, tillopp-retur |
| Anslutning 7, sida höger nedre | 2-punktsanslutning, tillopp-retur |
| Anslutning 8, botten höger | 2-punktsanslutning, retur-tillopp |
| Anslutning gänga | Utvändig gänga |
| Med luftningsanslutning | Ja |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsmöjlighet | Ja |
| Med integrerad termostatventil | Ja |
| Med väggkonsoler | Ja |
| Med blindpluggar | Ja |
| Med monteringsdetaljer | Nej |
| Watt per meter [EU000020] | 546 - 3260 |
| Faktor K | 1.361 - 36.146 |
| Värmeavgivning 20°C - 45/35 (EN 442) [EU570054] | 65 - 1996 |
| Värmeavgivning 20°C - 55/30 (EN 442) [EU570054] | 66 - 2049 |
| Värmeavgivning 20°C - 55/35 (EN 442) [EU570054] | 82 - 2568 |
| Värmeavgivning 20°C - 60/30 (EN 442) [EU570054] | 74 - 2285 |
| Värmeavgivning 20°C - 60/45 (EN 442) [EU570054] | 122 - 3858 |
| Värmeavgivning 20°C - 65/45 (EN 442) [EU570054] | 133 - 4207 |
| Värmeavgivning 20°C - 80/60 (EN 442) [EU570054] | 215 - 6941 |
| Värmeavgivning 20°C - 90/70 (EN 442) [EU570054] | 277 - 9038 |
| Max. driftstemperatur [EU570073] | 110 |
| Monteringsriktning | Horisontell |
| Antal väggfästen | 2 - 3 |
| CO2/Kg ekvivalent per kg material | 2.8 |
| CO2/Kg motsvarar per KW värme som levereras av artiklarna | 54.66 |
| Vikt [EU570039] | 1.182 - 132.776 |
