Expertens råd - förinställning och balansering av värmesystem

Våra rekommendationer för tryckfall

Vid dimensionering av radiatorsystem rekommenderar vi ett tryckfall över den dimensionerande radiatorventilen på 5 kPa. Den dimensionerande radiatorventilen är den radiatorventil som sitter rörlängdsmässigt längst bort från cirkulationspumpen. Alltså sista radiatorventilen på den sträcka som blir den dimensionerande för det totala tryckfallet över radiatorsystemet. Det tillgängliga trycket kommer att öka desto närmre en radiatorventil hamnar cirkulationspumpen. Och för att erhålla en låg ljudbild rekommenderar vi därför att man inte överstiger 25 kPa i tryckfall totalt vid dimensionering av radiatorsystem med Thermopanel V4 och Flamingo (FLA) ventilinsats.

Med hänsyn till vilket tryck som finns tillgängligt och det flöde som behövs måste ett Kv (kapacitetsvärde) beräknas fram, detta för att säkerhetsställa att rätt vattenmängd kommer till de olika radiatorerna. Kv måste sedan förinställas på ventilen enligt tryckfallsdiagram. För att ställa in Kv på FLA används den vita förinställningsnyckeln (RSK 387 11 01).

Så ställer du in kapacitetsvärdet (Kv)

Förinställningsnyckeln har fyra plastpiggar som bara passar på ett sätt i ventilen, använd försiktighet och tvinga inte in verktyget. På ventilinsatsen finns en referenslinje instansad på ovansidan, vrid nyckeln till rätt siffra är i linje med den instansade linjen.

Om ett Kv som inte motsvarar den siffra som finns på nyckeln, t.ex. 0,03, vrids nyckeln till 2,5 alltså mellan 2 och 3, detta ger rätt Kv då förinställningen är helt flytande och inte har fasta Kv. Nyckeln kan vridas oändligt antal varv och behöver inte dras i botten och nollställas.

Tänk på att den rosa plasthatten ska, efter att förinställning av Kv, skruvas tillbaka på ventilen och sen öppnas ¾ varv för att rätt simulera den nominella lyfthöjden hos en fullt öppen termostat. Detta behövs ej om det skall monteras handratt eller ställdon då dessa möjliggör full öppning av ventilerna.

Termostat för optimal funktion

För att Purmos produkter ska fungera optimalt så rekommenderar vi att man använder Purmos termostat Evosense, eftersom alla våra ventiler är anpassade och tillverkade för att användas till denna termostat. Alla Thermopanel V4 radiatorer och konvektorer i Purmos sortiment har ett inbyggt ventilarrangemang med ventilinsatsen Flamingo (FLA), marknadens tystaste. Flamingo är designad och byggd enligt EN215 och är speciellt anpassad för termostaten Evosense.

Om elektronisk styrning skall användas rekommenderar vi att Purmos VAM-ställdon används. Var noga med att förinställa ventilen enligt rätt tryckfallstabell när Kv ska ställas på ventilen.

Att beakta angående Kv-värden

Då byggnader idag, generellt sett, använder mindre energi skapar det nya förutsättningar i vårt sätt att designa vätskeburna system. Systemtemperaturerna som används gör att vi får väldigt låga flöden och vilket gör att även Kv blir väldigt låga.

I system som har ett stort antal radiatorventiler där Kv hamnar under 0,03 är det väldigt svårt att skapa ett robust system som håller över tid. De sätter enkelt igen då vattenkvaliteten måste vara på en hög nivå över tid. Vid installation kan smuts och luftbubblor komma in i systemet och det är det stor risk att det bildas oönskade partiklar som har en möjlighet att sätta igen de små utrymmena i ventilen som det blir vid förinställt låga Kv-värden. Över tid kan även vattenkvaliteten försämras på grund av oxidation eller annan påverkan.

För att få ett system som är tillförlitligt över tid utan extra tillsyn så får man använda parametrarna i beräkningen på så sätt att man erhåller ett erforderligt flöde. Minsta cirkulerande flöde bör vara tillräckligt stort så att Kv 0,05 blir det lägsta Kv som behöver förinställas. Detta gör att man får arbeta med systemperaturerna, för att få fram rätt mängd energi. Justeras inte systemtemperaturerna så kommer man att tillföra mer energi än vad rummet kräver och onödigt höga rumstemperaturer kommer att bli resultatet. Värmeregleringen kommer inte att kunna korrigera den energin som är överdimensionerad i förhållande rummets behov om inte systemtemperaturerna är anpassade.

För att använda effekt och Kv-formeln effektivt så bör helst minsta Kv-värde vara 0,05. För att hålla sig över ett minimum-Kv behövs ofta systemets ΔT alltså temperaturdifferensen mellan tillopp och retur minskas, detta för att erhålla ett högre flöde över ventiler.

Eftersom nya eller renoverade fastigheter inte är i närheten av det effektbehov som fanns i äldre byggnader, så behöver systemtemperaturerna anpassas efter de nya förutsättningarna. Systemtemperaturerna skall designas mot den önskade returtemperaturen: För fjärrvärme önskas ofta 30 grader i retur och för värmepump dimensioneras systemtemperaturerna enligt tillverkarens rekommendationer. Med dessa nya förutsättningar kommer framledningstemperaturen att bli olika för olika system och oftast mycket lägre än de slentrianmässigt använda 60/40 eller 55/45, vilket är systemtemperaturer som ofta förekommer än idag.

Vi rekommenderar också att en avgasningsanläggning installeras permanent i större anläggningar för att minimera riskerna för smutsbildning i radiatorsystemen. Förslagsvis på anläggningar upp till 100 m³ i systemvolym rekommenderar vi att använda en O2-X 40 från Purmo.

Att beakta vid användning av maxbegränsade termostater

Termostaten är begränsad till en önskad maximal rumstemperatur. Om en termostat begränsad till 21 grader innebära det att den vid 21 grader börjar stänga ventilen och vid 23 grader ska den vara helt stängd. Vilket ger en rumstemperatur på 21 grader. Om det genom en individuell mätning i ett utrymme framkommer att temperaturen avviker från det maxbegränsade värdet, t.ex. att den faktiska rumstemperaturen inte blir 21 grader utan högre, så beror detta på att termostaten inte getts rätt förutsättningar för att fungerar som tänkt. För att en, t.ex. 21 gradig termostat ska fungera korrekt, krävs ett väl injusterat system gällande både stamventiler och Kv på de enskilda radiatorventilerna.

Även framledningstemperaturen spelar en stor roll. Om man vill uppnå 21 grader i rumstemperatur bör framledningstemperaturen vara på en nivå som ger en rumstemperatur på 23 grader om det inte finns någon reglering på radiatorventilerna. Detta för att termostaten ska kunna reglera de 2 graderna från stängning till helt stängd ventil. Om en korrekt injustering och en korrekt framledningstemperatur inte förkommer i driftsfallet kommer dessa 2 grader, från påbörjad stängning till helt stängd ventil (2K), inte att fungera utan bli något annat, oftast lägre. En termostat kan inte lösa problem med ett obalanserat system, utan maxbegränsar temperaturen i enskilda rum för att använda lokal värmetillförsel så som solvärme eller rumsbelastning.

Tryckfallsdiagram

Använd diagram KV ΔT2K vid användning av termostat. Vid användning av ställdon ska diagram KVS användas. För att ta ut en inställning så utgår man från önskat flöde, sedan går man rakt upp till önskat tryckfall. Därefter så följer man linjen som är lite sned till slutet där anges inställningen. Blir skärningen mellan två linjer så följer man den parallellt.

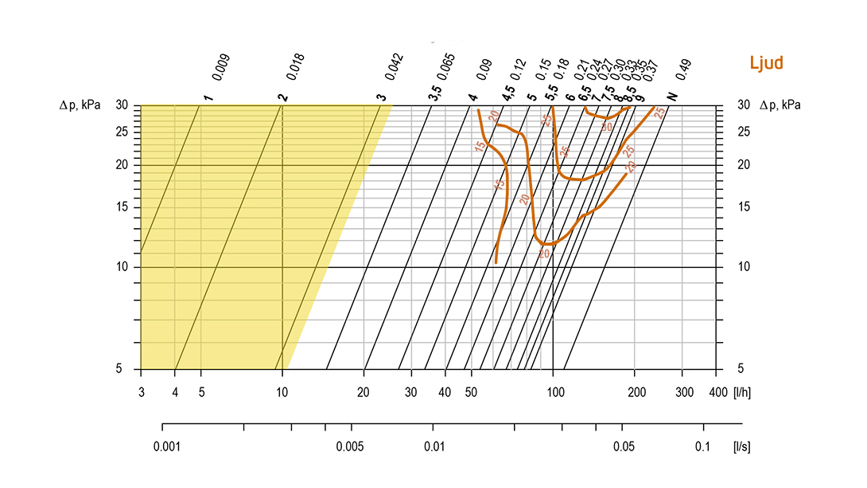

Diagram Flamingo KV ΔT2K

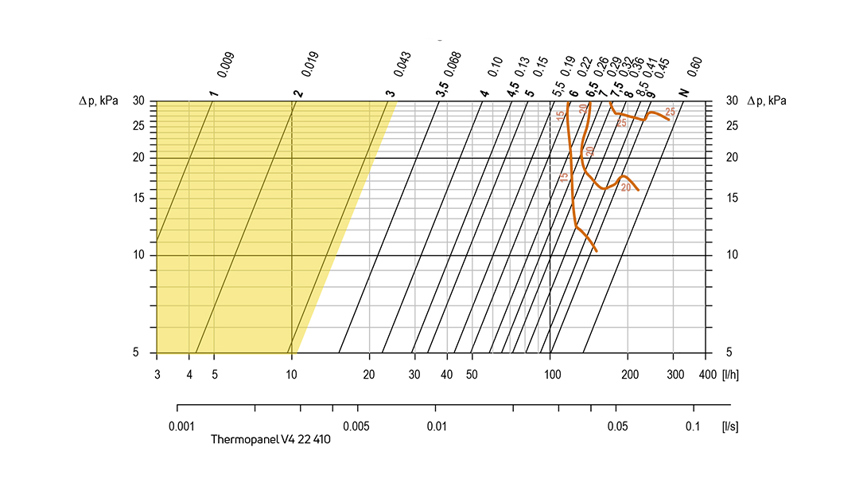

Diagram Flamingo KVS

Inställningar under Kv 0,05 går, men rekommenderas ej för robusta system. Minsta cirkulerande flöde bör skapas för Kv 0,05 som minsta inställning. Önskas lägre effekter justeras framledning till önskade effekter.
