Radiatoare de baie port-prosop

Leros

Radiatoare de baie port-prosop - Leros

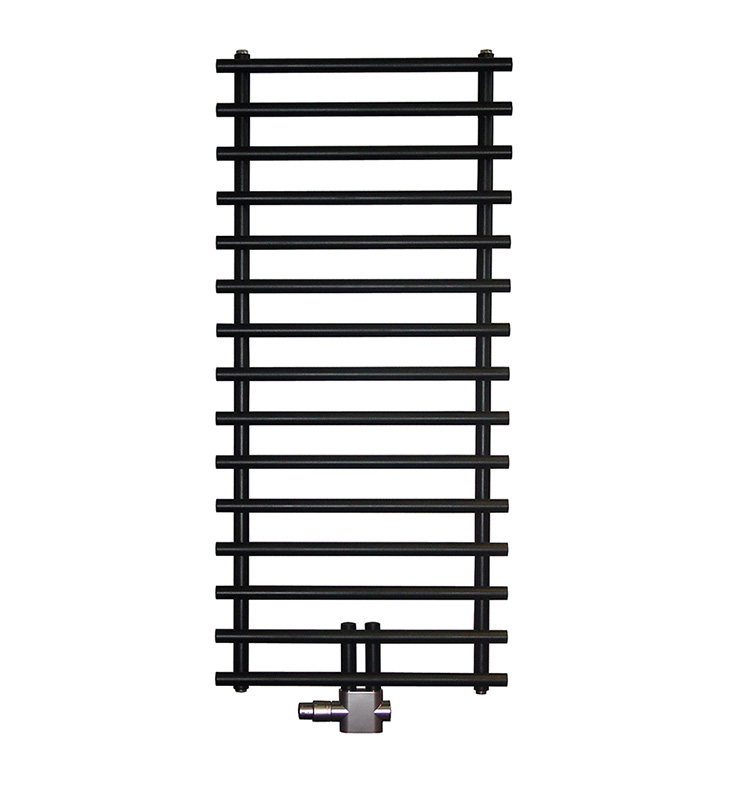

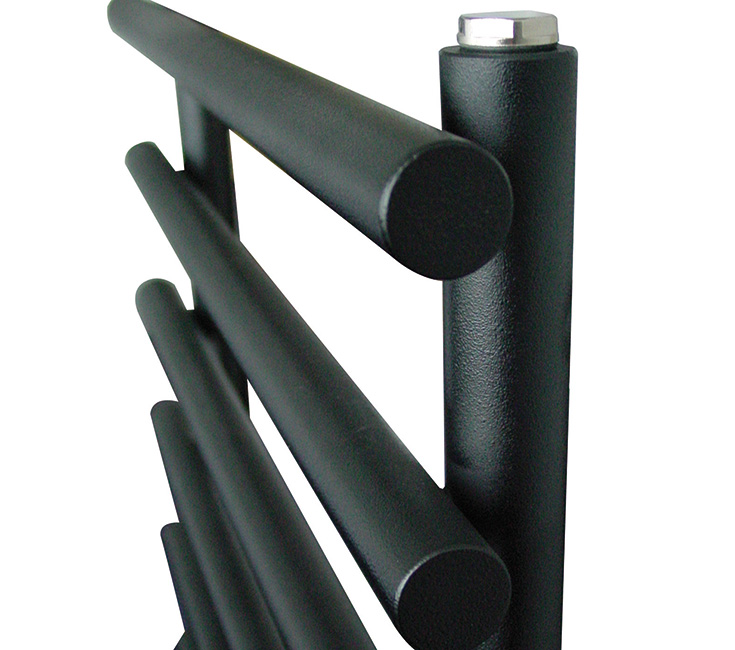

Radiatorul pentru baie Purmo Leros impresioneaza cu aspectul modern al unui produs traditional si designul exceptional. Diametrul mare al colectoarelor (28 mm) aranjate simetric si la intervale egale ii confera robustete si stil. Iar spatiile mari dintre colectoare nu numai ca accentueaza designul impunator si sofisticat, dar ofera o solutie practica pentru uscarea sau mentinerea la o temperatura placuta a prosoapelor de baie.

+



Material: profil din otel de inalta calitate
Mediu de incalzire: umed
Bransament: 6 stuturi de racordare cu filet interior cu diametru de 1/2 tol
Presiune de proba: 13 bar
 Presiune de lucru:  10 bar
Temperatura maxima: 110oC
Culoare: alb RAL 9016, alte culori RAL si culori metalice la cerere
Dotari: 3 suspensii, 3 stuturi cu filet interior cu diametrul de 1/2 tol, sistem de dezaerisire cu diametrul de 1/2 tol, dibluri si suruburi

Pentru conectarea radiatorului folosind incalzitor electric, presiunea este mai mica decat la conexiune mediana, din cauza lipsei de fluxului de agent termic in cele doua colectoare inferioare



Dimensiunile radiatoarelor

Dimensiunile radiatoarelor (în milimetri):

vedere din faţă, laterală și de sus

L = lăţime
H = înălţime
Lz = distanţa oriz. dispoz. montaj
Hz = distanţa vert. dispoz. montaj
Lp = distanţa între racorduri

Putere de încălzire şi dimensiuni

Caldura degajata si dimensiunile radiatoarelor Leros:

Tip Lp H L Lz Hz

Greutate
[kg]

Capacitate de apa
[dm³]

exponent
n

75/65/20 °C
(W)
55/45/20 °C
(W)
LER1206M 50 1224 600 500 924 11,55 5,85 1,2220 607 325
LER1806M 50 1812 600 500 1512 16,45 8,25 1,2286 870 464

Lp = distanta intre conectori
H = inaltime
L = latime
Lz = distanta orizontala intre suspensii
Hz = distanta verticala intre suspensii

Suspensii

Montaj: 4 suspensii pentru montaj pe perete
Conexiune: 6 stuturi de racordare cu filet interior cu diametru de 1/2 tol

Pentru conectarea radiatorului folosind incalzitor electric, presiunea este mai mica decat la conexiune mediana, din cauza lipsei de fluxului de agent termic in cele doua colectoare inferioare.

Modalitati de conectare a radiatorului Leros:

Modalităţi de conectare

Accesorii

cuier simplu

- alb (nr kat. BARP40BL)
- cromat (nr kat. BARP40CH)

cuier rotund

- alb (nr kat. ANOPBL)
- cromat (nr kat. ANOPCH)

cuier prosop tip V - 2 buc.

- alb (nr kat. PATVPBL)
- cromat (nr kat. PATVPCH)

Factori de corecţie

Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z t p Temperatura aerului în încăperea care este încălzită t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabelul a fost realizat pentru coeficientul n = 1,3.

exemplu:

Puterea termica calculata este de 800 W. Sistemul de incalzire este proiectat la o temperatura tur a agentului termic de 55oC si retur de 45oC. Temperatura aerului din incapere este de 20oC. Pentru parametri 55/45/20°C factorul de corectie este de 1,96. Inmultind puterea termica calculata (800 W) cu factorul de corectie (1,96) se obtine puterea termica (1568 W) aferenta pentru parametri 75/65/20°C. Acest lucru inseamna ca radiatorul proiectat pentru parametri 55/45/20°C ajunge la o putere de incalzire de 800W, iar la parametri 75/65/20°C la o putere de 1568 W.
