Radiatoare de baie port-prosop

Kea

Radiatoare de baie port-prosop - Kea

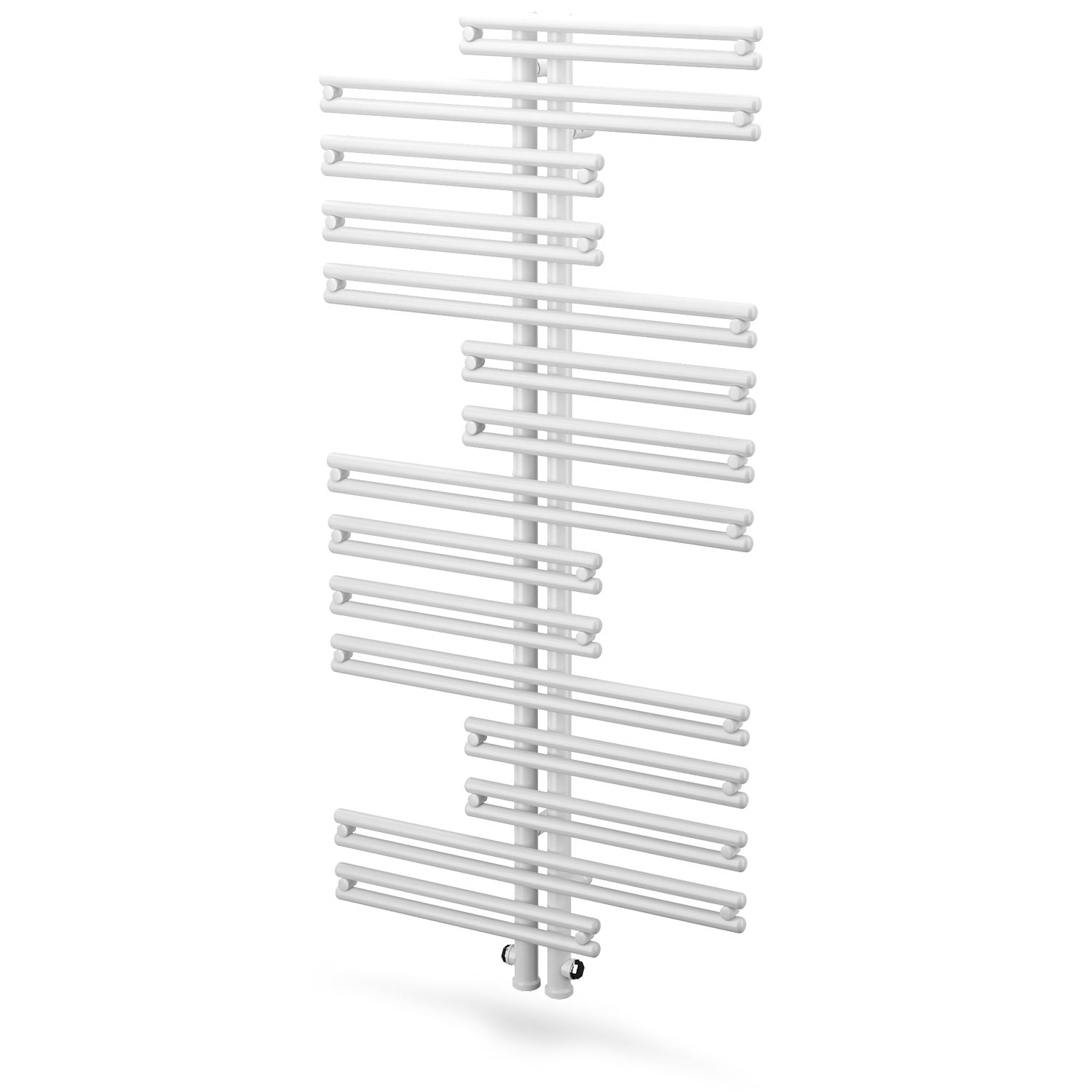

Radiatorul Kea are colectoarele verticale amplasate foarte aproape. În acest model, acestea constituie elementul central al radiatorului. Ţevile orizontale, la fel ca şi braţele unui umeraş original se întind către ambele părţi.

+

Datele tehnice

Materialul: profil din oţel de foarte bună calitate
Presiunea maximă de lucru: 10 bar
Temperatura maximă: 110°C
Branşamentul: patru ştuţuri de racordare cu diametrul de 1/2 ţol
Dotarea: sistem de montare cu reglare a distanţei dintre radiator şi perete, sistem de dezaerisire manual cu diametrul de 1/4 ţol, două capace de obturare
Pregătirea suprafeţei: răzuire, degresare, acoperire cu fosfor, clătire cu apă, demineralizare
Vopseaua de suport: anaforeză
Vopsirea: prăfuire electrostatică
Norme şi atestate obţinute: PN EN 442, ISO 9002, ISO 14001, Atestat Igienic PZH HK/B/0445/01/2004
Utilizarea: instalaţiile de încălzire centrală pe bază de apă
Ţara de origine: Austria
Garanţia: 10 ani



Grosimea tablei de oţel conform cu normele EN-442

Dimensiunile radiatoarelor

Tip Kea 10

Tip Kea 13

Tip Kea 15

Tip Kea 18

Dimensiunile radiatoarelor (în milimetri):

vedere din faţă

vedere laterală

vedere de sus



L = lăţime
H = înălţime

Putere de încălzire şi dimensiuni

Numărul de catalog Puterea [W]
75/65/
20°C
Puterea [W]
90/70/
20°C
Lăţimea
L [mm]
Înălţimea
H [mm]
Distanţa
L x  [mm]
Capacitatea de apă [dm³] Masa [kg] Numărul de colectoare verticale
KEA 10 06 499 624 600 1022 75 4,4 10,6 12
KEA 13 06 613 766 600 1262 75 5,3 13,3 15
KEA 13 07 739 924 750 1262 100 5,7 15,7 15
KEA 15 06 724 905 600 1502 75 6,1 16,0 18
KEA 15 07 870 1088 750 1502 100 6,7 18,7 18
KEA 15 09 1030 1288 900 1502 125 7,6 21,6 18
KEA 18 07 1008 1260 750 1742 100 7,7 21,7 21
KEA 18 09 1194 1493 900 1742 125 9,2 24,9 21

Puterile radiatoarelor din tabele sunt indicate conform normei PN EN 442; s-a luat în considerare micşorarea puterii pentru branşamentul jos – jos.

Suspensii

Un sistem unic de montare pe perete

Ceea ce în alte radiatoare nu permite amplasarea corectă a acestora în orice spaţiu din camera de baie, (suprafaţa nu este plană sau suprafaţa este finisată într-un mod atipic) în cazul noii linii de radiatoare pentru camera de baie produse de către firma Purmo s-a dovedit o soluţie bună şi funcţională. La fiecare radiator a fost anexat un sistem de montare pe perete care permite reglarea distanţei dintre radiator şi perete până la 12 mm. Adiţional, radiatorul poate fi nivelat fără a avea probleme cu lipsa de planeitate a pereţilor.

Factori de corecţie

Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z t p Temperatura aerului în încăperea care este încălzită t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabelul a fost realizat pentru coeficientul n = 1,3.

exemplu:

Puterea termica calculata este de 800 W. Sistemul de incalzire este proiectat la o temperatura tur a agentului termic de 55oC si retur de 45oC. Temperatura aerului din incapere este de 20oC. Pentru parametri 55/45/20°C factorul de corectie este de 1,96. Inmultind puterea termica calculata (800 W) cu factorul de corectie (1,96) se obtine puterea termica (1568 W) aferenta pentru parametri 75/65/20°C. Acest lucru inseamna ca radiatorul proiectat pentru parametri 55/45/20°C ajunge la o putere de incalzire de 800W, iar la parametri 75/65/20°C la o putere de 1568 W.

Accesorii

cuier simplu cromat

dimensiuni:
- 492 mm - nr.catalog DAWZC0104A
- 596 mm - nr.catalog DAWZC0105A
- 804 mm ( lăţ. 750, 900 mm )- nr.catalog DAWZC0108A

cuier curbat cromat

dimensiuni:
- 500 mm - nr.catalog DABZC0105A
- 650 mm ( lăţ. 750, 900 mm) - nr.catalog DABZC0106A

poliţă de sticlă

dimensiuni:
- 300 mm - nr.catalog DAAZC0103A
- 500 mm - nr.catalog DAAZC0105A
- 650 mm ( lăţ. 750, 900 mm ) - nr.catalog DAAZC0106A

cuier tip C cromat

nr.catalog DARZC0100A

cuier prosop rotund cromat

nr.catalog DAHZC0100A
