Radiatoare panou - Plan Flex

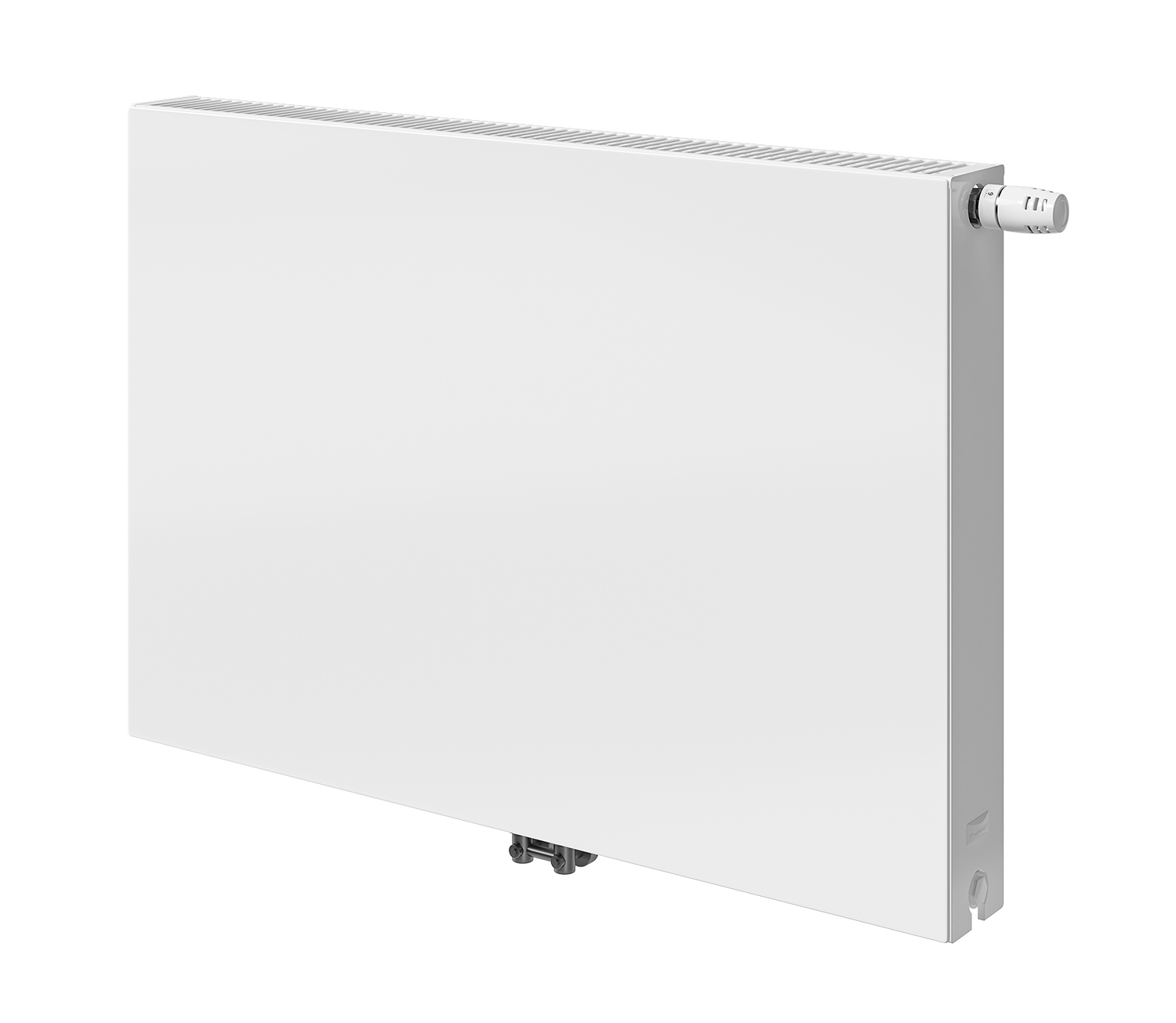

Plan Flex este un radiator cu panou frontal absolut neted, lipit pe panoul de bază profilat, protecție superioară și panouri laterale decorative, cu racordare inferioară mediană, fabricat în conformitate cu cele mai înalte standarde de calitate. Radiatorul oferă libertatea unică de alegere a poziției ventilului și partea de instalare a capului termostatic – pe dreapta sau pe stânga radiatorului, fără a fi nevoie de o comandă specială pentru versiunea cu ventil pe partea stângă.

Radiatorul este prevăzut cu ventil termostatic presetat (plajă de reglaj 0.05-0.70 m³/h) pre-montat standard pe partea dreaptă, cu posibilitate de montare pe stânga în momentul instalării, ventil de golire și ventil de aerisire presetate din fabrică.

Racordarea mediană inferioară asigură flexibilitate maximă în proiectare și instalare, simplificând dispunerea conductelor în faza de construcție sau renovare. Aceeași dimensiune de racordare se aplică pentru toate radiatoarele, indiferent de dimensiunile preferate – care pot fi alese ulterior amplasării racordului la instalație, pre-montat totdeauna central, sub fereastră. Radiatorul oferă și opțiunea de racordare laterală 4 x G ½”.

Radiatoarele Plan Flex sunt disponibile într-o varietate de tipuri și dimensiuni, cu putere termică și calitate remarcabile.

+

Date tehnice

Materialul: tablă de oţel de calitate superioară cu conţinut scăzut de carbon laminată la rece conform EN 10130
Grosimea nominală a tablei: panoul de încălzire și elementele de convecţie - conform cu normele EN-442
Distanţa între canalele verticale cu apă: 33,3 mm
Presiune maximă de lucru: 10 bar
Presiune maximă de probă: 13 bar
Temperatura maximă: 110°C
Înălțimea radiatoarelor:

300, 400 500, 600, 900 mm

Lungimea radiatoarelor: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Culoare: alb RAL 9016, alte culori din paleta RAL disponibile la comandă

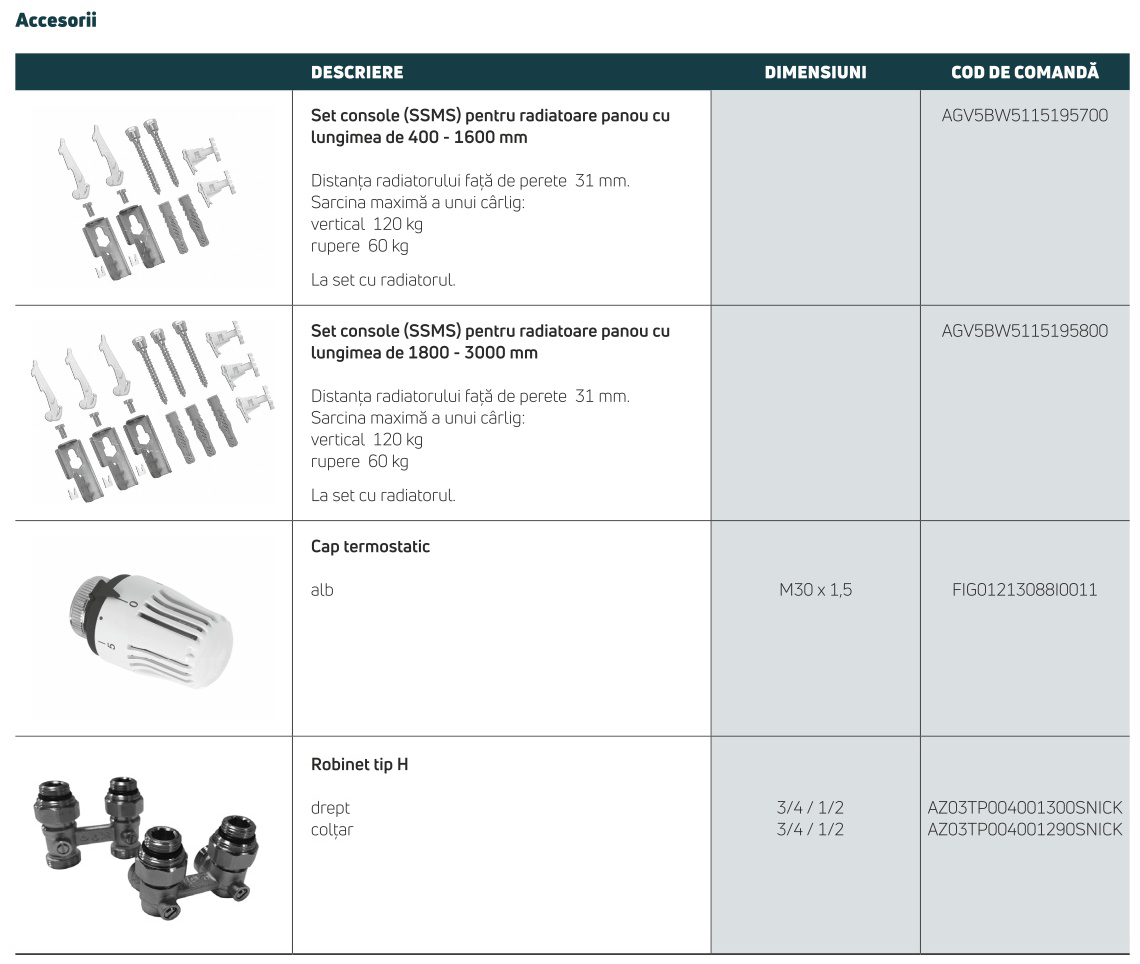

Accesorii: console de fixare, dop, ventil de aerisire, ventil termostatic în dotare
Vopsirea suprafeţei:

KTL II – cataforeză de generaţia a II-a

prăfuire electrostatică

Norme şi atestate obţinute: PN EN 442, ISO 9001, ISO 14001, Atestat Igienic PZH - HK/B/0436/03/2007
Utilizarea: instalaţiile de încălzire centrală pe bază de apă
Garanţia: 10 ani

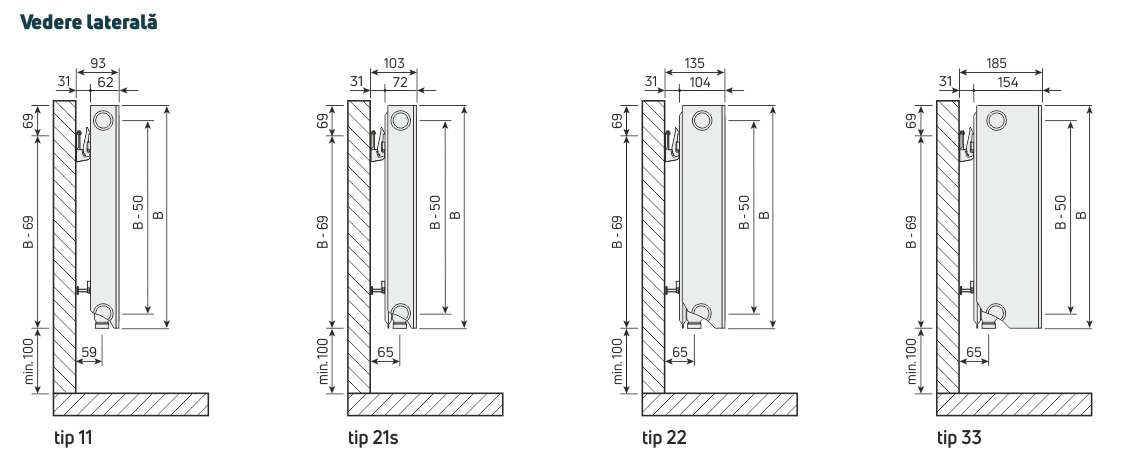

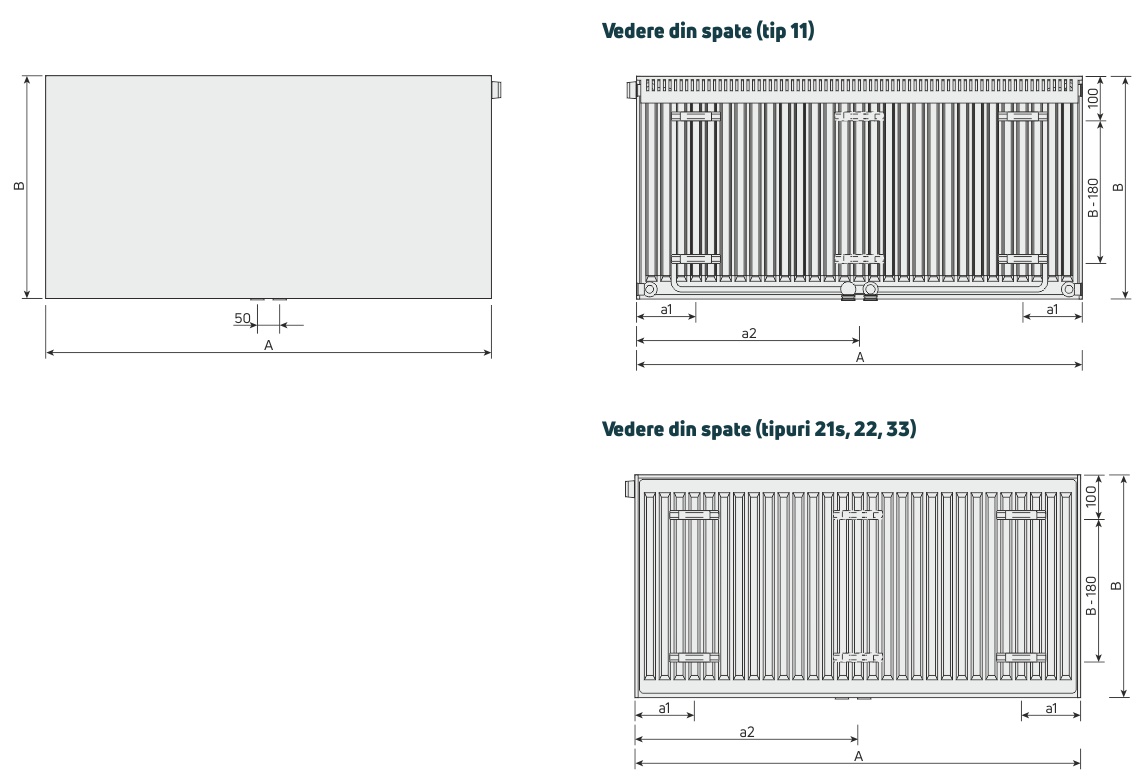

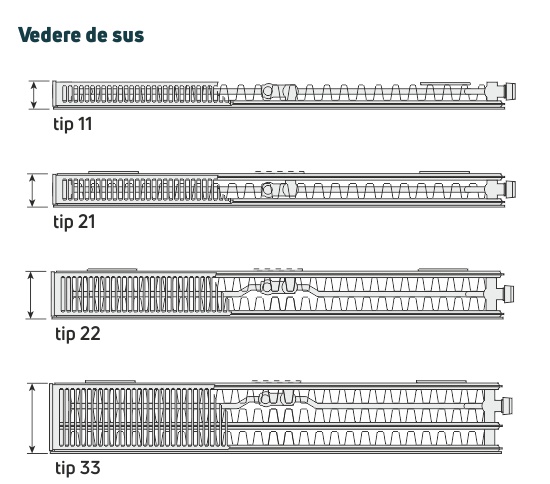

Dimensiunile radiatoarelor



H - înălţimea: 300, 400, 500, 600, 900
L - lungimea: 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000.

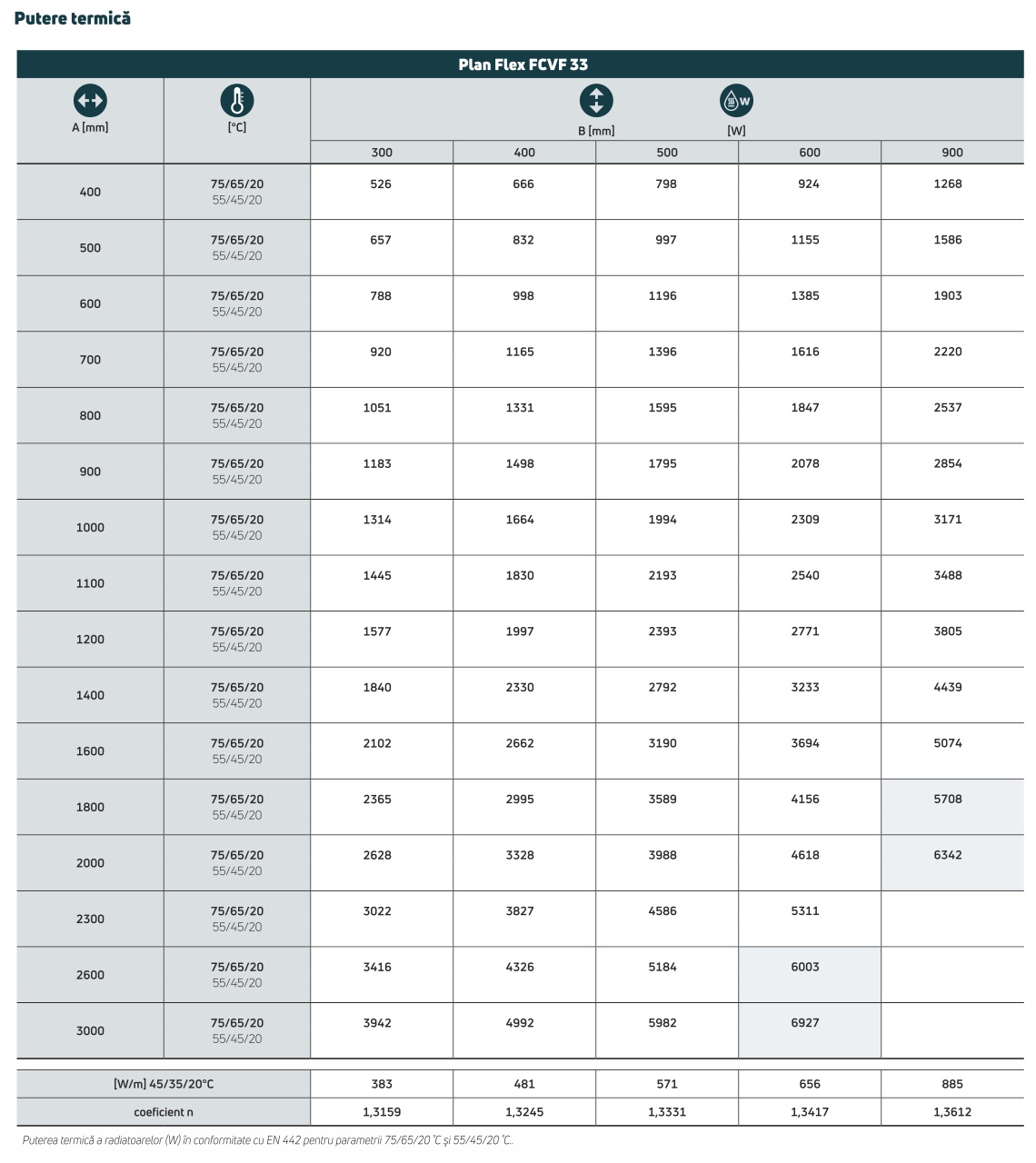

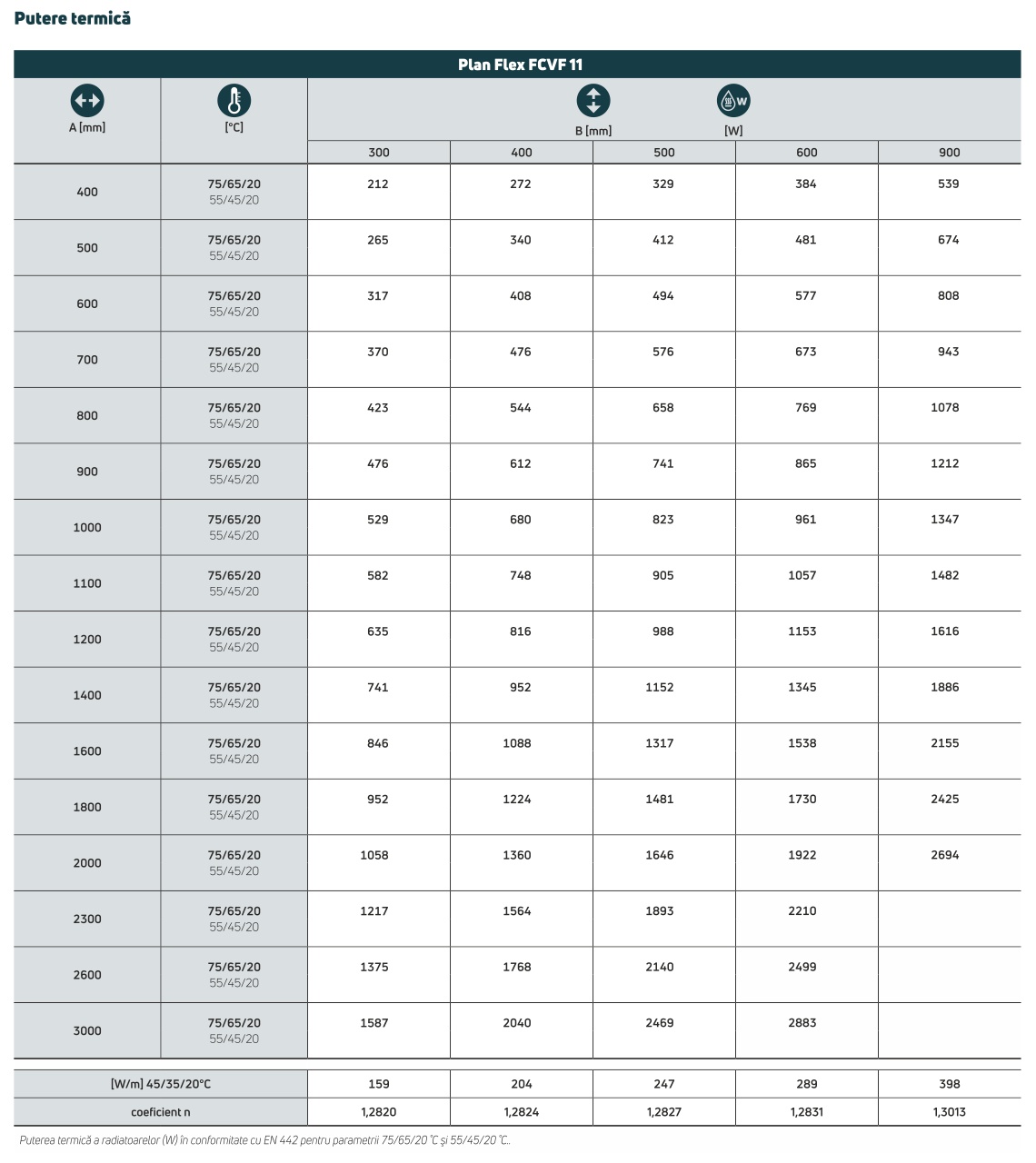

Putere de încălzire şi dimensiuni

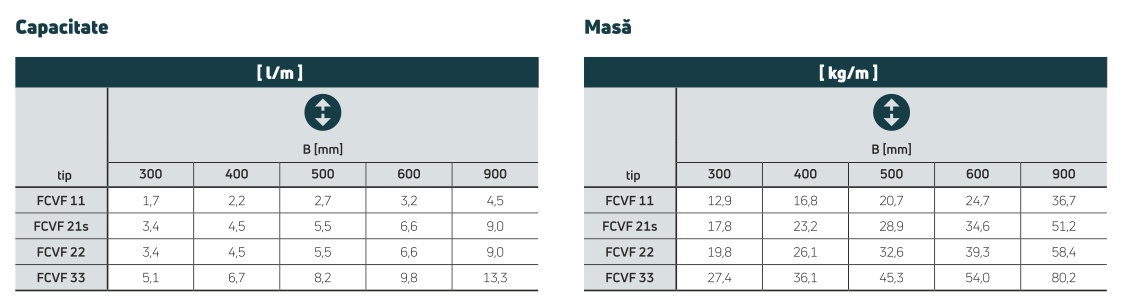

Capacitatea şi greutatea

Caracteristici hidraulice

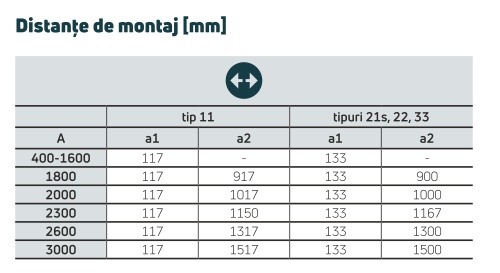

Modalităţi de conectare

Suspensii

Factori de corecţie

Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z t p Temperatura aerului în încăperea care este încălzită t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabelul a fost realizat pentru coeficientul n = 1,3.
