Radiatoare panou - Flex

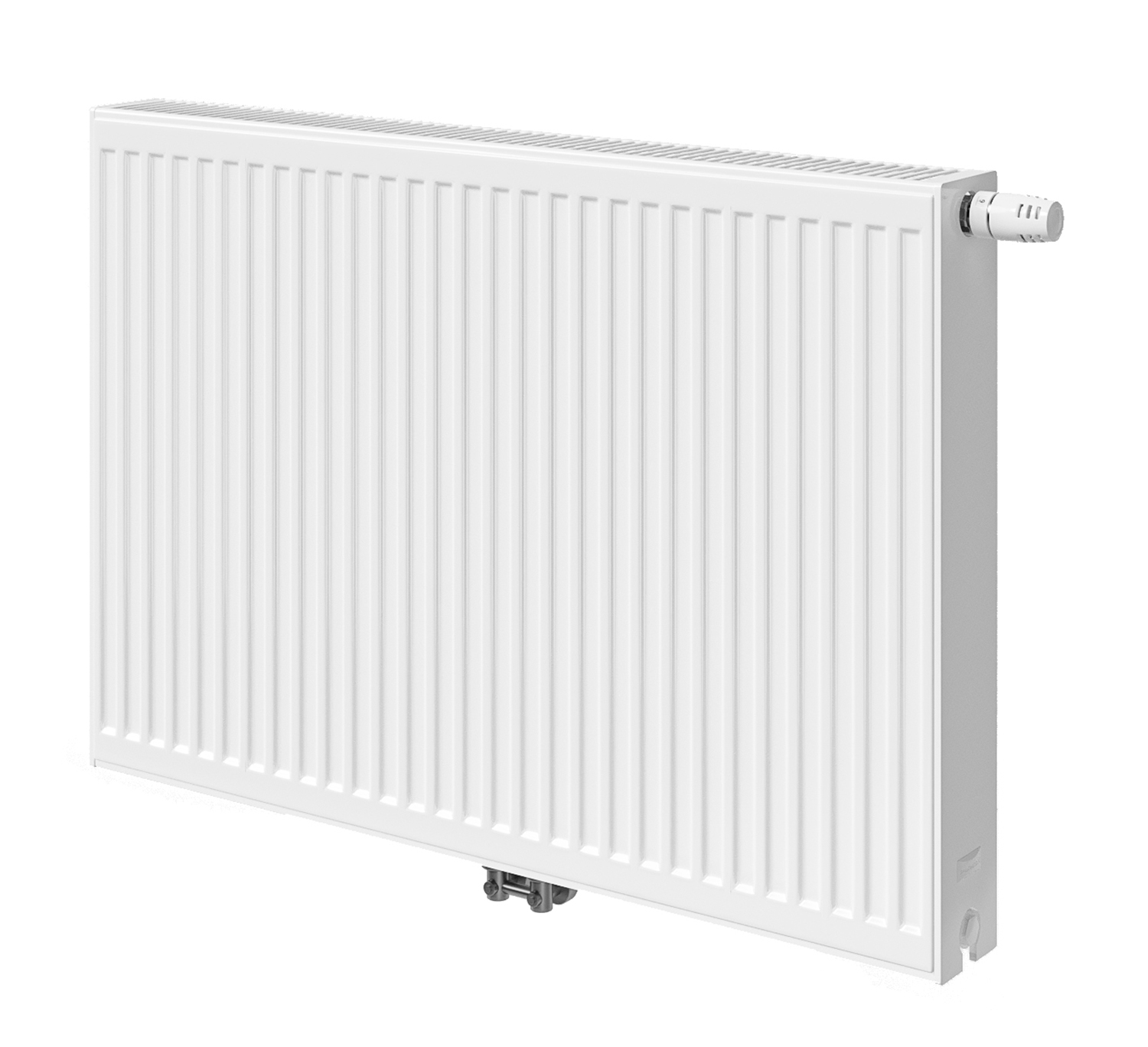

Flex este un radiator cu panouri de încălzire profilate, protecție superioară și panouri laterale decorative, cu racordare inferioară mediană, fabricat în conformitate cu cele mai înalte standarde de calitate. Radiatorul oferă libertatea unică de alegere a poziției ventilului și partea de instalare a capului termostatic – pe dreapta sau pe stânga radiatorului, fără a fi nevoie de o comandă specială pentru versiunea cu ventil pe partea stângă.

Radiatorul este prevăzut cu ventil termostatic presetat (plajă de reglaj 0.05-0.70 m³/h) pre-montat standard pe partea dreaptă, cu posibilitate de montare pe stânga în momentul instalării, ventil de golire și ventil de aerisire presetate din fabrică.

Racordarea mediană inferioară asigură flexibilitate maximă în proiectare și instalare, simplificând dispunerea conductelor în faza de construcție sau renovare. Aceeași dimensiune de racordare se aplică pentru toate radiatoarele, indiferent de dimensiunile preferate – care pot fi alese ulterior amplasării racordului la instalație, pre-montat totdeauna central, sub fereastră. Radiatorul oferă și opțiunea de racordare laterală 4 x G ½”.

Radiatoarele Flex sunt disponibile într-o varietate de tipuri și dimensiuni, cu putere termică și calitate remarcabile.

+

Date tehnice



Materialul: tablă de oţel de calitate superioară cu conţinut scăzut de carbon laminată la
rece conform EN 10130
Grosimea tablei: panoul de încălzire și elementele de convecţie - conform cu normele EN-442
Distanţa dintre canalele de apă verticale: 33,3 mm
Înălţimea radiatoarelor:

300, 400, 500, 600, 900 mm



Lungimea radiatoarelor: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Presiunea maximă de lucru: 10 bar
Presiunea maximă de probă: 13 bar (în timpul producţiei)
12 bar (după instalare)
Temperatura maximă: 110°C
Culoarea: RAL 9016 alb, alte culori la comandă
Vopseaua de suport: KTL II – cataforeză de generaţia a II-a
Vopsirea de finisare: prăfuire electrostatică

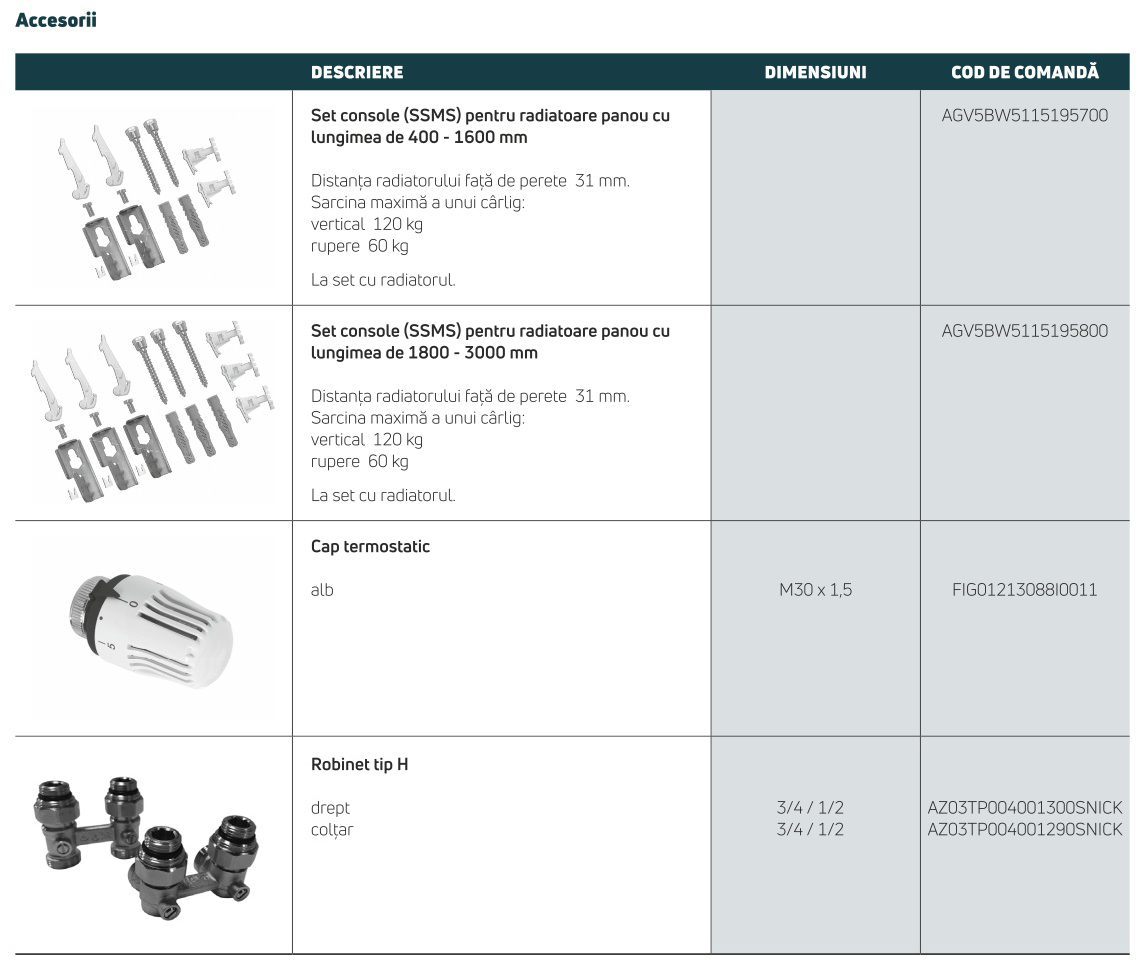

Accesorii: console de fixare, dop, ventil de aerisire, ventil termostatic în dotare.
Producţia: în conformitate cu BS EN ISO 9001 certificatul FM 32533 precum şi cu BS EN ISO 14001 certificatul EMS 75685, verificat de către British Standards Institution
Declaraţia de conformitate cu norma: PN-EN 442
Atestatul igienic: HK/B/0437/02/2007
Garanţia: 10 ani



Suspensii




Factori de corecţie

Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z t p Temperatura aerului în încăperea care este încălzită t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabelul a fost realizat pentru coeficientul n = 1,3.

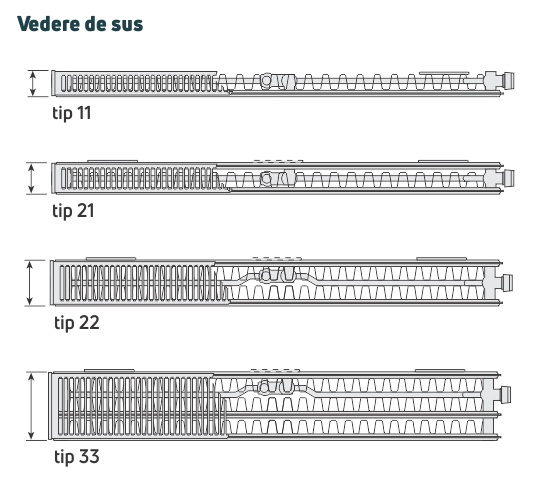

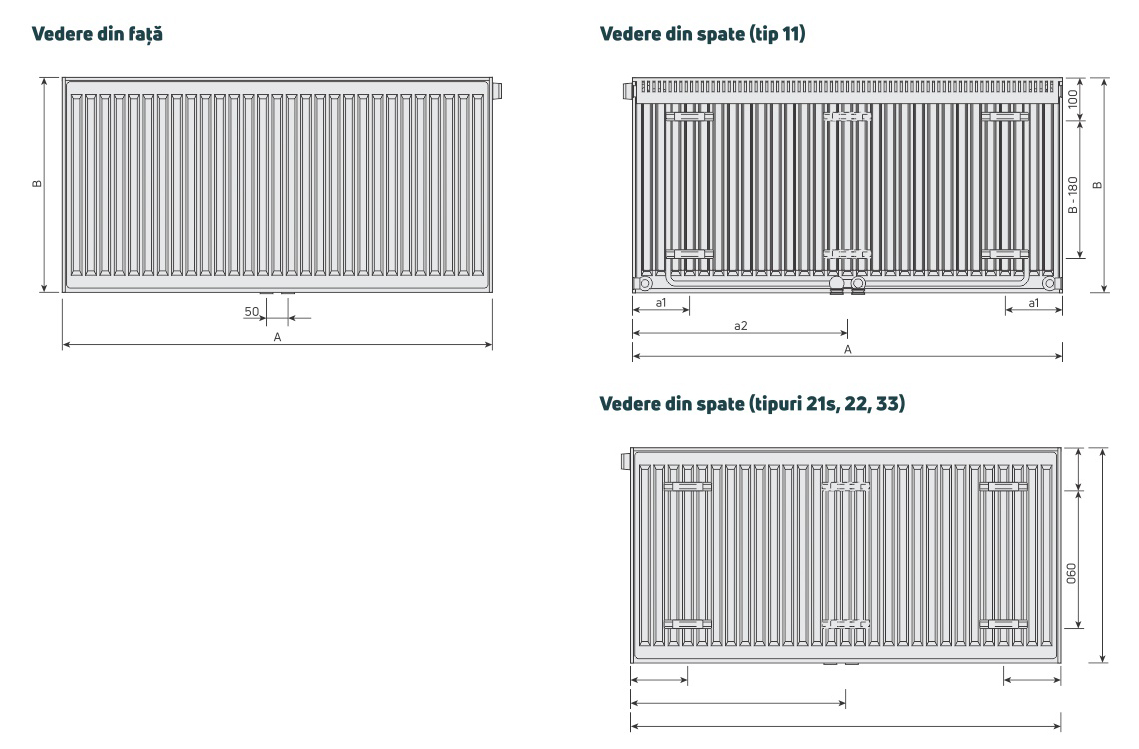

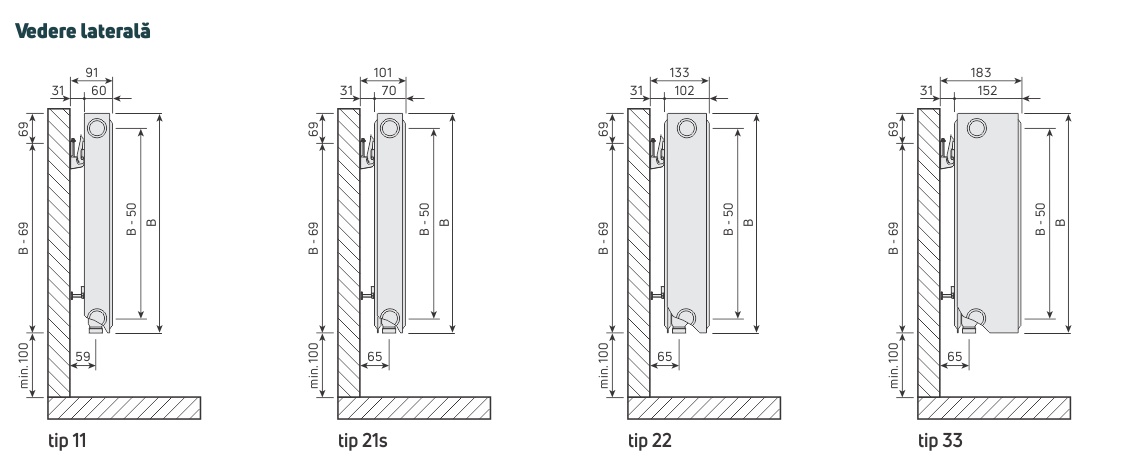

Dimensiunile radiatoarelor

H - înălţimea (300, 400, 500, 600, 900 mm)
L - lungimea (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000 mm)

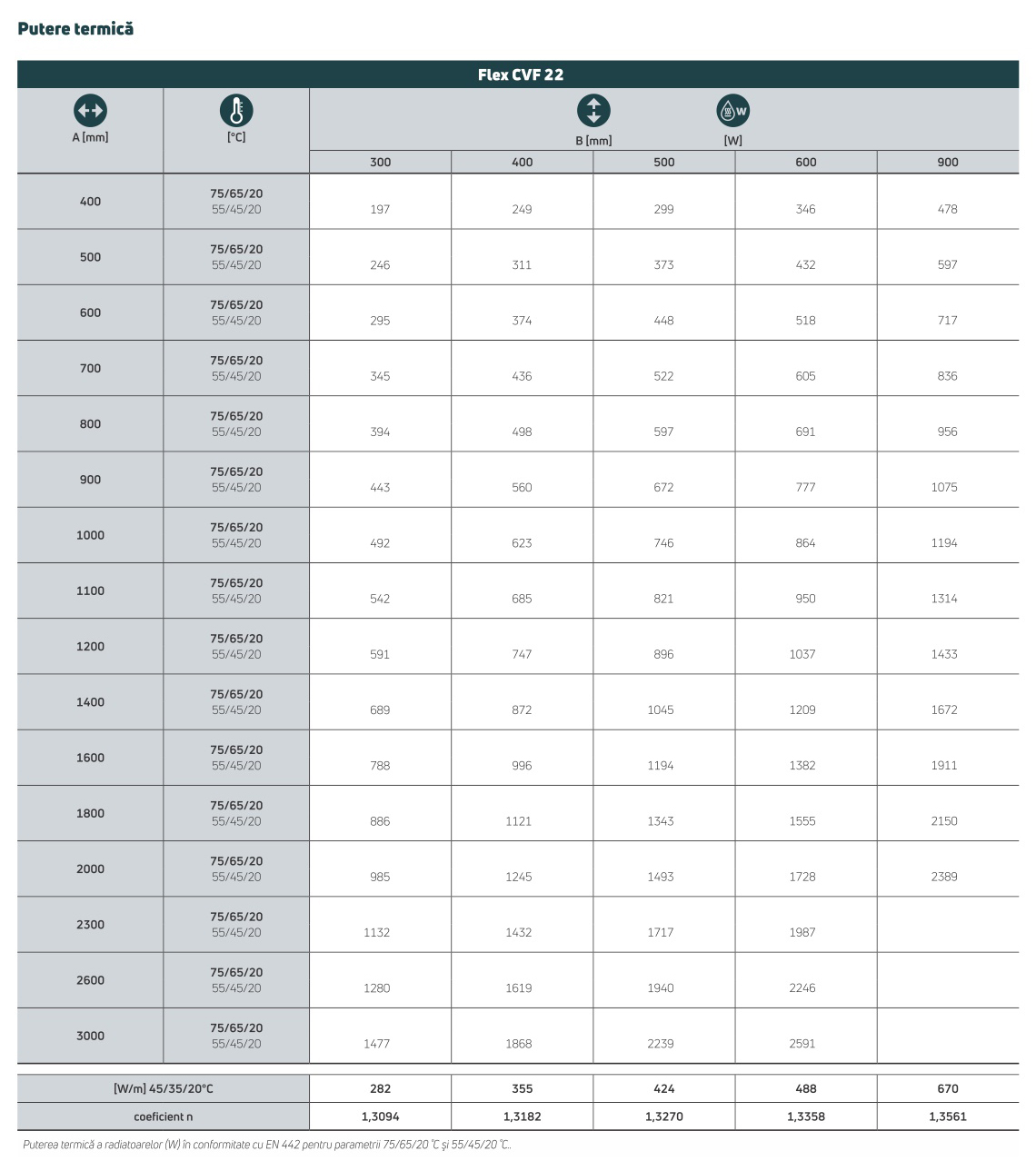

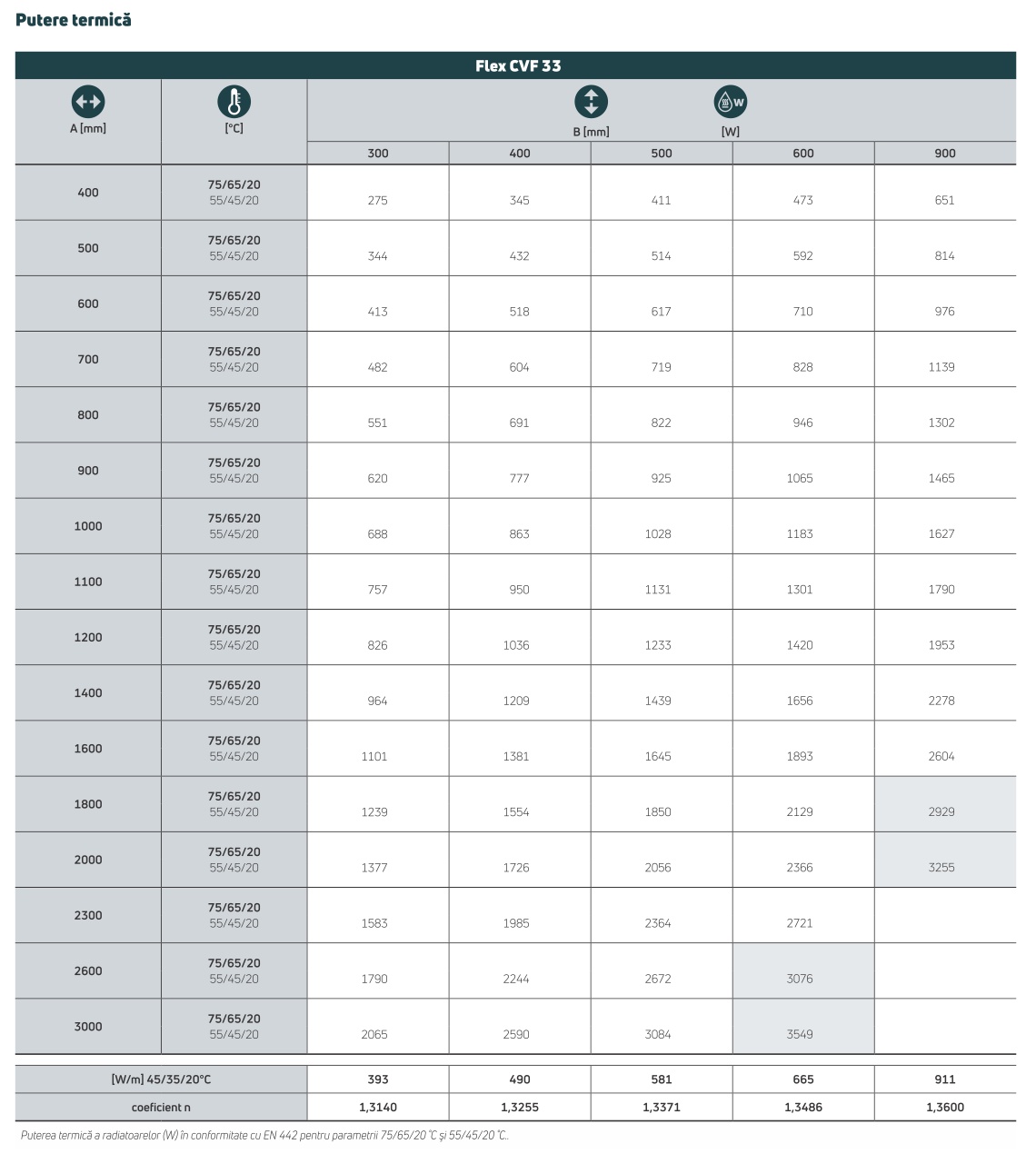

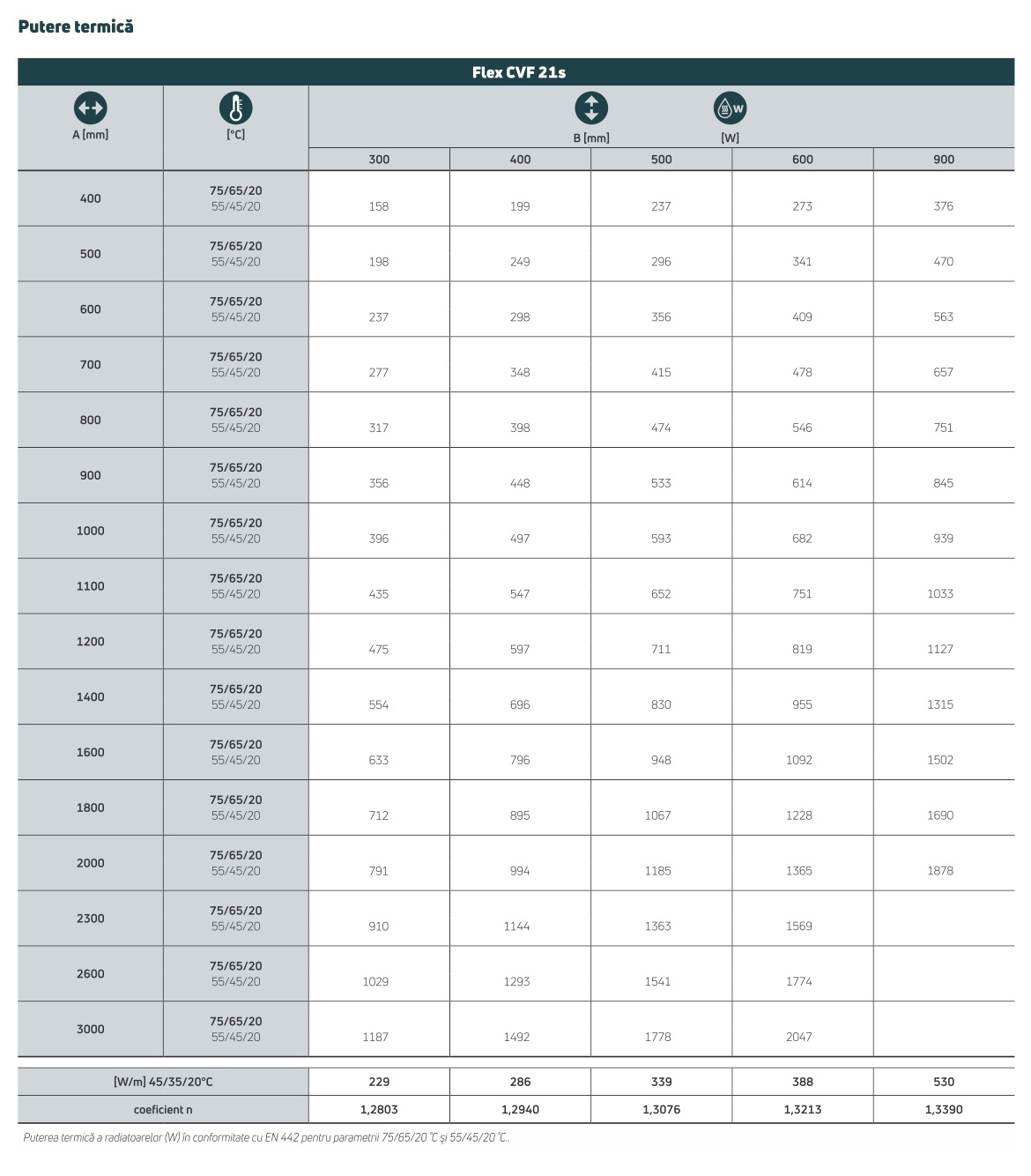

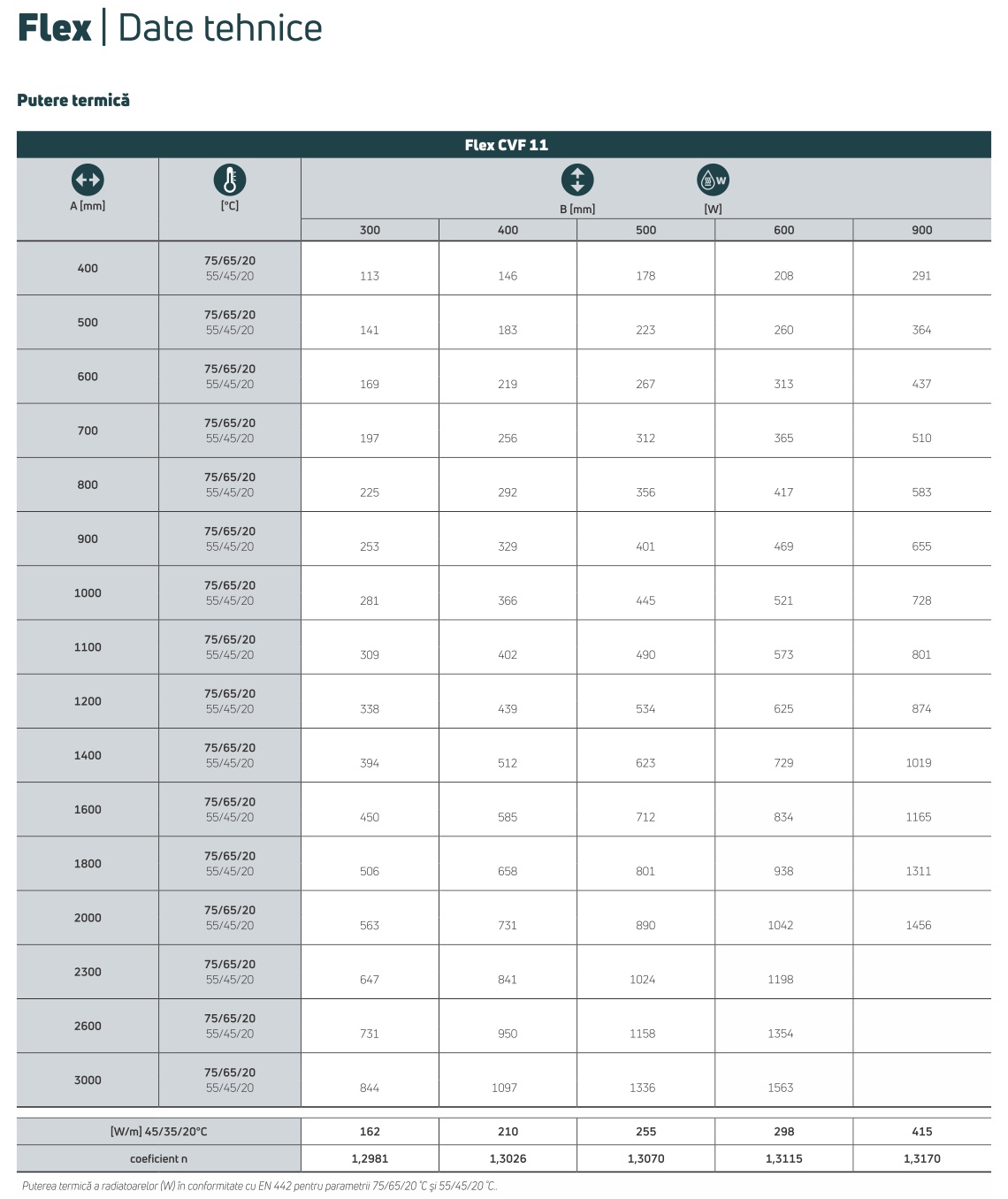

Putere de încălzire şi dimensiuni

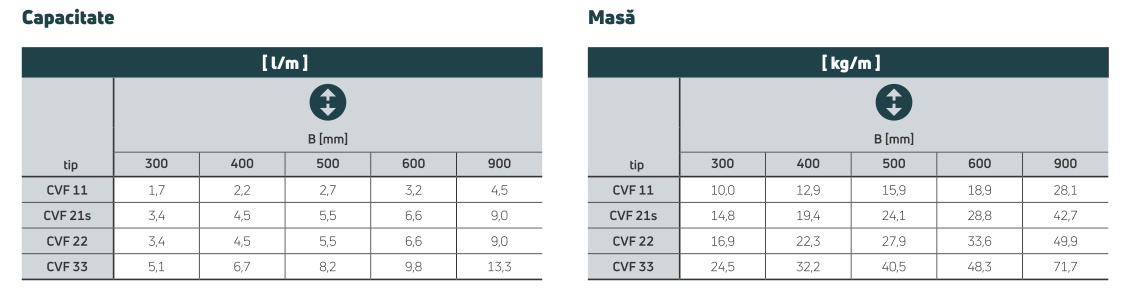

Capacitatea şi greutatea

Caracteristici hidraulice

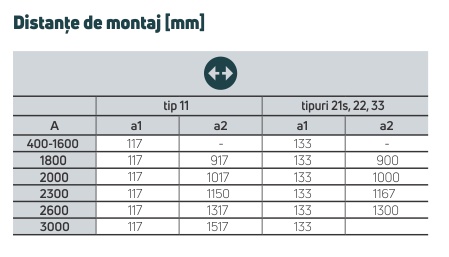

Modalităţi de conectare
