Radiatoarele de plintă PURMO VENTIL COMPACT – 200 MM ÎNĂLȚIME (PURMO PLINT) sunt radiatoare panou din oțel cu panouri de încălzire profilate, elemente de convecţie, cu protecţii laterale și protecţie superioară tip grătar, cu ventil inclus și racordare inferioară. Aceste radiatoare de plintă reprezintă o versiune a radiatoarelor panou profilate care pot fi montate sub ferestre în acele interioare în care suprafața peretelui de sub fereastră este redusă. Radiatoarele sunt recomandate pentru încălzirea spațiilor de dormitor, livingroom și bucătării. Montarea este posibilă atât pe perete, dar și pe podea prin folosirea unor suporturi speciale de montaj.
Date tehnice:
Materialul: | tablă de oţel de calitate superioară cu conţinut scăzut de carbon laminată la rece conform EN 10130 |
Distanţa dintre canalele de apă verticale: | 33,3 mm |
Înălțimea radiatoarelor: | 200 mm |
Lungimea radiatoarelor: | 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm |
Presiunea maximă de lucru: | 10 bar |
Presiunea maximă de probă: | 13 bar (în timpul producției) 12 bar (după instalare) |
Temperatura maximă: | 110°C |
Culoarea: | alb RAL 9016, alte culori din paleta RAL disponibile la comandă |
Vopseaua de suport: | KTL II – cataforeză de generaţia a II-a |
Vopsirea de finisare: | prăfuire electrostatică |
Producția: | conform certificatelor ISO 9001, FM 32533 și ISO 14001, certificatului EMS 75685, verificat de British Standards Institution |
Declarația de conformitate cu norma: | RICC 90613 |
Garanția: | 10 ani |
H - wysokość 200mm
L - długość (600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000mm)
wysokość: | 200 | ||||
---|---|---|---|---|---|
21s | 22 | 33 | 44 | ||
ciężar: | 10,8 | 13,6 | 20,3 | 27,0 | |
pojemność: | 2,5 | 2,5 | 3,8 | 5,0 |
Ciężar podano w kilogramach na 1 metr długości grzejnika.
Pojemność wodną podano w dm³ na 1 metr długości grzejnika.
Grzejniki typu CV mają wbudowany zawór termostatyczny, dlatego też ich charakterystykę hydrauliczną określa się dla kompletu grzejnika z zaworem. Charakterystyka ta przedstawiona jest na załączonym nomogramie.
Przykład doboru nastawy wstępnej:
Dane:
zapotrzebowanie ciepła - Qc = 1160 Wat
różnica temperatur - Δt = 20 K (80/60°C)
strata ciśnienia - Δp = 6 kPa = 600 dPa
stała przeliczeniowa - C = 1,163
Obliczenia:
przepływ masy
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h
Dla przepływu q = 50 kg/h i straty ciśnienia 600 dPa odczytujemy z nomogramu wartość nastawy wstępnej 3.

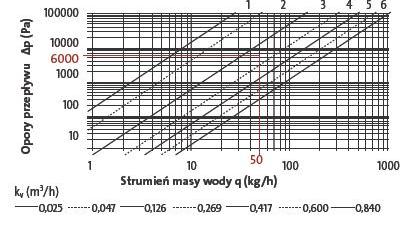

Charakterystyka hydrauliczna grzejnika dolnozasilanego z wkładką termostatyczną Oventrop lub Heimeier

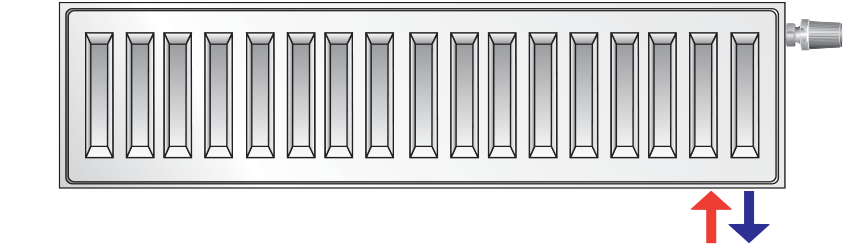

Podłączenie dolne:Oś przewodu zasilającego położona jest zawsze 80 mm od bocznej krawędzi grzejnika, natomiast oś przewodu powrotnego 30 mm. Odwrotne podłączenie powoduje spadek mocy cieplnej grzejnika o ponad 30%. |

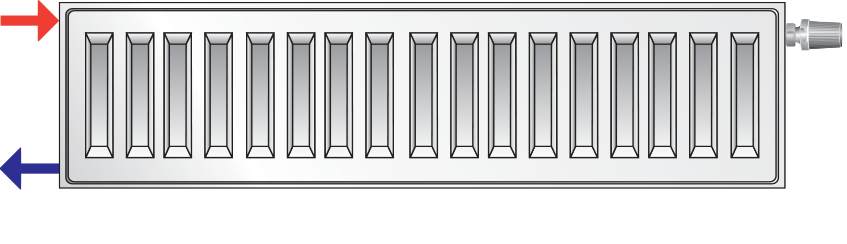

Podłączenie boczne:Możliwość podłączenia bocznego występuje po wyjęciu wkładki termostatycznej. Rozwiązanie umożliwiające podłączenie grzejników zarówno z prawej, jak i z lewej strony. Przewód zasilający powinien być podłączony do górnego króćca grzejnika, natomiast powrotny do dolnego. Odwrotne podłączenie powoduje spadek mocy cieplnej grzejnika o ponad 30%. |

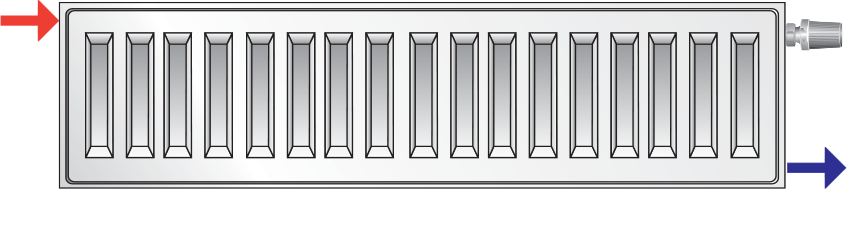

Podłączenie krzyżowe:Zalecane do grzejników o długości ponad 2000mm, a także do tych, których długość czterokrotnie przekracza wysokość. Podłączenie to zapewnia równomierny rozkład temperatury na całej długości grzejników. Przewód zasilający powinien być podłączony do prawego lub lewego górnego króćca grzejnika, natomiast powrotny do przeciwległego króćca dolnego. Odwrotne podłączenie powoduje spadek mocy cieplnej grzejnika o ponad 30%. Podłączenie krzyżowe może być zastosowane po wyjęciu wkładki termostatycznej. |

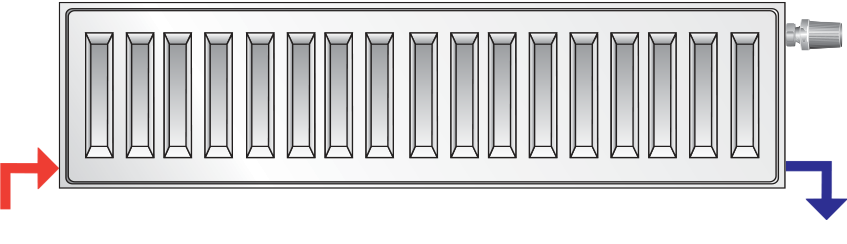

Podłączenie siodłowe:Może być stosowane po wyjęciu wkładki termostatycznej. Stosując ten rodzaj podłączenia, moc cieplna grzejników będzie o około 10% niższa od mocy znamionowej. Podłączenie siodłowe najczęściej stosowane jest gdy instalacja centralnego ogrzewania rozprowadzona jest w listwach przyściennych nad podłogą. |

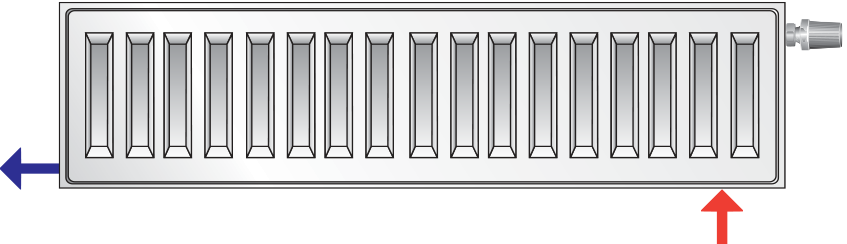

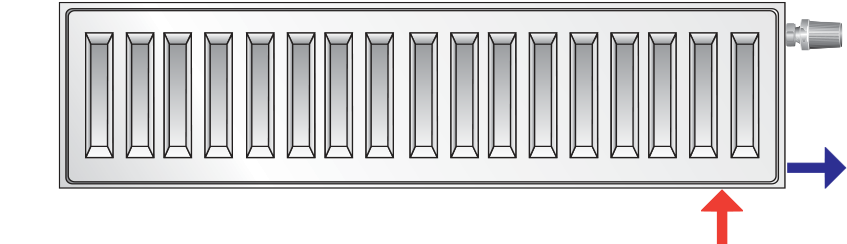

Podłączenie pośrednie boczne i pośrednie krzyżowe:Grzejniki dolnozasilane mogą być podłączane jednocześnie do króćców bocznych i dolnych. Możliwe są rozwiązania pośrednie: boczne i krzyżowe przedstawione na rysunkach. Rozwiązania te odpowiadają opisanym powyżej podłączeniom: bocznemu i krzyżowemu. |
Widok z góry |

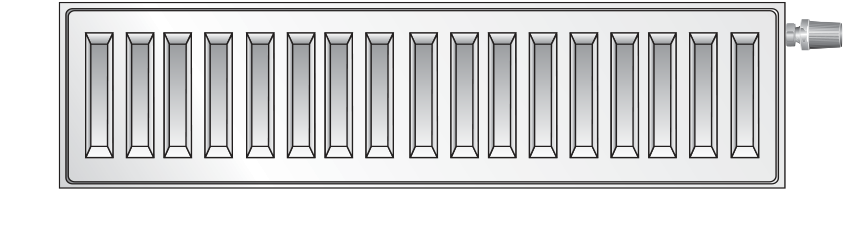

Widok z przodu |
Wysokość 200 mm | |
---|---|
Grzejnik płytowy długość mm | Ilość wsporników |
600 – 1600 | 2 |
1800 – 2300 | 3 |
2600 – 300 | 4 |
|
Zestawy zawieszeń ściennych do grzejników płytowych Purmo typu: CV21s, CV22, CV33, CV44 |
Stojaki do grzejników płytowych Purmo: CV21s, CV22, CV33, CV44 |
Zawieszenia ścienne i stojaki podłogowe dla grzejników o wys. 200 mm
t z | t p | Temperatura powietrza w ogrzewanym pomieszczeniu t i [°C] | |||||||
---|---|---|---|---|---|---|---|---|---|
[°C] | [°C] | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
Tablica została opracowana dla wykładnika n = 1,3
