Radiatoare panou – inaltime 200 mm - PURMO Plan Ventil Compact D

Radiatoarele de plintă PURMO PLAN VENTIL COMPACT D – 200 MM ÎNĂLȚIME (PLINT PD) sunt radiatoare panou din oțel cu ambele panouri laterale plane și panourile din față și din spate absolut netede, ceea ce permite obținerea aceluiași impact estetic chiar și în cazul montării în dreptul unor ferestre mari. Prevăzute cu ventil termostatic presetat, protecții laterale și protecție superioară tip grătar, cu posibilitate de racordare inferioară sau laterală, aceste radiatoare pot fi montate atât pe perete, sub fereastră, cât și pe podea, cu ajutorul unor suporturi speciale, în dreptul ferestrei, în dormitor, livingroom sau bucătărie.

+

Datele tehnice:



Materialul: tablă de oţel de calitate superioară cu conţinut scăzut de carbon laminată la rece
conform EN 10130
Grosimea nominală a tablei: panoul de încălzire și elementele de convecţie - conform cu normele EN-442
Presiunea maximă de lucru: 10 bar
Temperatura maximă: 110°C
Dotarea: robinet termostatic cu reglare primară
Pregătirea suprafeţei: răzuire, degresare, acoperire cu fosfor, clătire cu apă, demineralizare, cataforeză de generaţia a II-a KTL II
Norme şi atestate obţinute: PN EN 442, ISO 9001, ISO 14001
Utilizarea: instalaţiile de încălzire centrală pe bază de apă
Garanţia: 10 ani





Dimensiunile radiatoarelor

Vedere laterală :





Dimensiunile radiatoarelor (în milimetri), unde:

înălţimea: 200
lungimea: 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000

Putere de încălzire şi dimensiuni

Puterea de încălzire (W) a radiatoarelor, la temperatura aerului în încăperea încălzită ti = 20°C (înălţimea şi lungimea sunt listate în mm).

înălţimea 200
lungimea tipul FFCV
temperatura apei 21s 22 33 44
coeficient n 1.3060 1.3480 1.3360 1.3570
600 75/65°C 332 448 644 805
  70/55°C 266 356 513 639
700 75/65°C 387 523 752 939
  70/55°C 310 416 599 746
800 75/65°C 442 598 859 1073
  70/55°C 354 476 685 852
900 75/65°C 498 672 967 1207
  70/55°C 399 535 771 959
1000 75/65°C 553 747 1074 1341
  70/55°C 443 594 856 1065
1100 75/65°C 608 822 1181 1475
  70/55°C 487 654 941 1172
1200 75/65°C 664 896 1289 1609
  70/55°C 532 713 1028 1278
1400 75/65°C 774 1046 1504 1877
  70/55°C 620 832 1199 1491
1600 75/65°C 885 1195 1718 2146
  70/55°C 709 951 1370 1705
1800 75/65°C 995 1345 1933 2414
  70/55°C 797 1070 1541 1917
2000 75/65°C 1106 1494 2148 2682
  70/55°C 886 1189 1712 2130
2300 75/65°C 1272 1718 2470 3084
  70/55°C 1019 1367 1969 2450
2600 75/65°C 1438 1942 2792 3487
  70/55°C 1152 1545 2226 2770
3000 75/65°C 1659 2241 3222 4023
  70/55°C 1329 1783 2568 3196

Capacitatea şi greutatea

înălţimea 200
21s 22 33 44
greutatea: 14,6 17,6 24,3 30,9
volumul: 2,5 2,5 3,8 5,0

Greutatea este indicată în kilograme pentru un metru linear de radiator.
Volumul este indicat în dm³ pentru un metru linear de radiator.

Caracteristici hidraulice

Radiatoarele de tip Purmo Plan Ventil Compact D au inclusa în construcţie o valvă termostatică, de aceea caracteristica hidraulică a acestora este indicată pentru setul de radiator şi valvă. Caracteristica aceasta este prezentată în nomograma anexată.

Exemplu de alegere a setării iniţiale:

Datele:

necesitatea de căldură - Qc = 1160 Wat
diferenţa de temperaturi - Δt = 20 K (80/60°C)
pierderea de presiune - Δp = 6 kPa



Δp = 600 dPa
constanta de calculare - C = 1,163

Calculaţia:

trecerea masei

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Pentru o trecere q = 50 kg/h şi o pierdere de presiune 600dPa vom citi din nomogramă valoarea setării primare 3.



Modalităţi de conectare

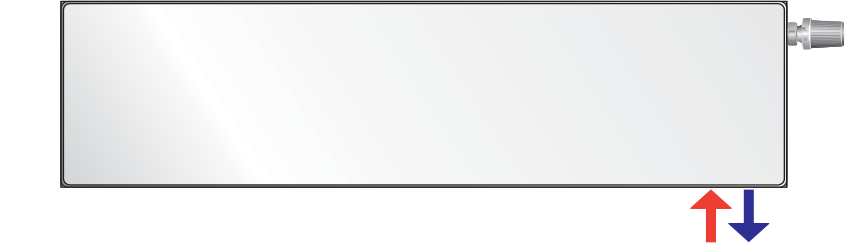

Racordare inferioară:

Se foloseşte la racordarea radiatoarelor alimentate de jos. Axul tubului de alimentare este întotdeauna la 80 mm de latura radiatorului, în schimb axul tubului de retur la 30 mm.

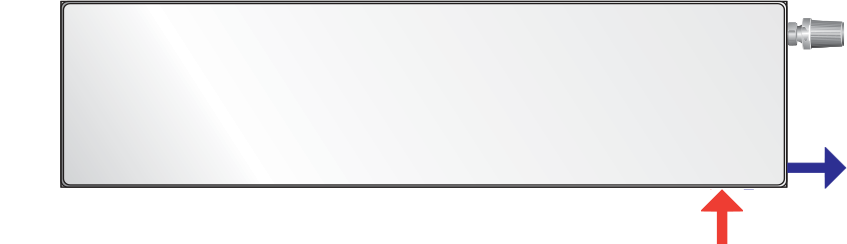

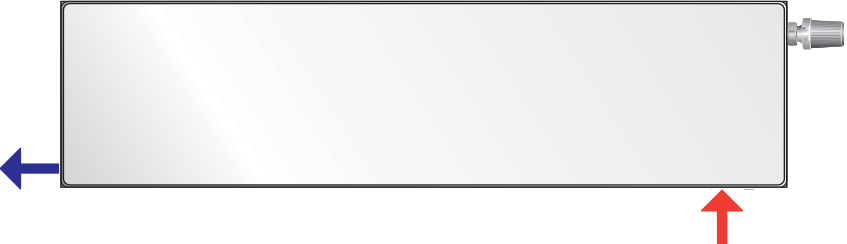

Racordare indirectă :

Radiatoarele cu alimentare inferioară pot fi racordate concomitent la ştuţurile laterale şi inferioare. Sunt posibile soluţii indirecte: laterală şi în cruce prezentate în schiţă.

Suspensii

Vedere de sus

vedere din faţă

Numar necesar de suspensii

înălţime 200 mm
radiator-panou lungime mm număr suporturi
600 – 1600 2
1800 – 2300 3
2600 – 300 4

Suport pentru radiatoarele cu placă cu element de convecţie: FFCV21s, FFCV22, FFCV33, FFCV44

Factori de corecţie


Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z t p Temperatura aerului în încăperea care este încălzită t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabelul a fost realizat pentru coeficientul n = 1,3.
