Sisteme de reglare si control - Kit de distributie

Kiturile de distributie Purmo sunt inovatoare din toate perspectivele. Atat designul cat si tehnologia de productie sunt revolutionare pe piata de profil. Kiturile de distributie Purmo stabilesc noi standarde in sisteme de incalzire. Kiturile de distributie Purmo sunt caracterizate in primul rand prin calitate, confort si siguranta.

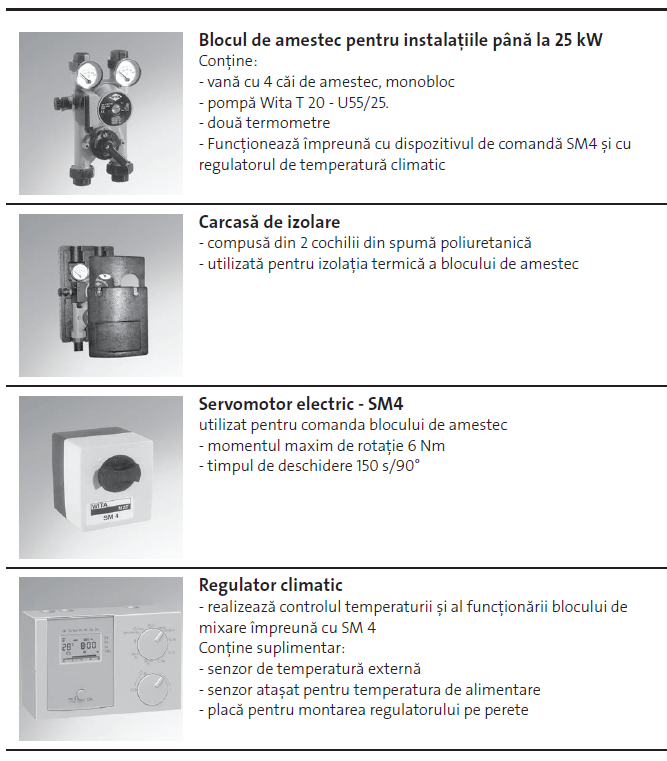

KIT CENTRAL

Kit de distributie cu servomotor. Echipat cu vana cu patru cai, pompa, supapa de suprapresiune, supapa de siguranta si doua termometre.

Posibilitate de reglare manuala a nivelului de temperatura agent termic, sau prin control adaptiv (servomotor + regulator electronic).

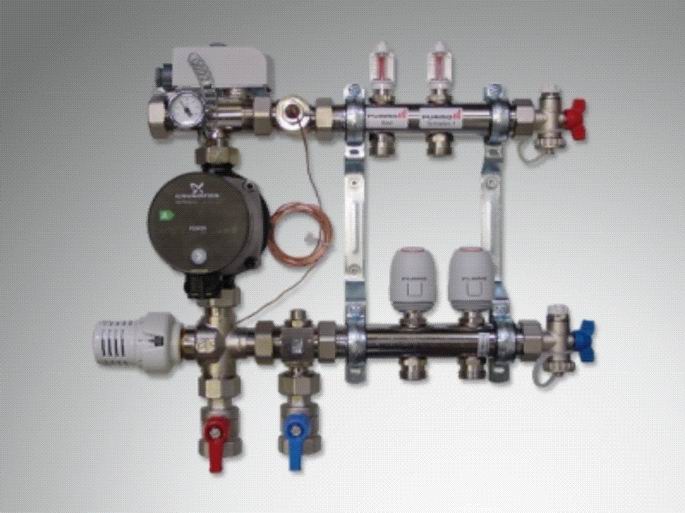

TempCo fix eco 1

Kitul de distributie Purmo a fost proiectat pentru a permite montarea sistemelor de incalzire prin pardoseala in instalatii in care agentul termic are temperatura corespunzatoare alimentarii radiatoarelor (de ex 70/55oC). Functioneaza ca un regulator de reducere a temperaturii. Cu structura eleganta si compacta, poate fi montat direct in caseta distribuitorului.

Kitul de distributie este echipat cu:

      - pompa performanta Grundfos Alpha 2L 15/60 sau Wilo Yonos Para RS 15/6

      - vana de amestec cu 3 cai, clapeta de sens si ventil de echilibrare

      - cap termostatic cu senzor 20-50oC

      - limitator de temperatura pe tur

      - termometru

Date tehnice:

- temperatura maxima ambientala: 0-50oC

- temperatura maxima admisie agent termic: 0-80oC

- presiune maxima: 6 bar

- interval de reglare temperatura: 20 - 70oC 1)

- sarcina termica nominala: aprox. 14 kW

- fitinguri: Ms 58 din alama placata cu nichel

- conducte: otel inoxidabil 1.4301

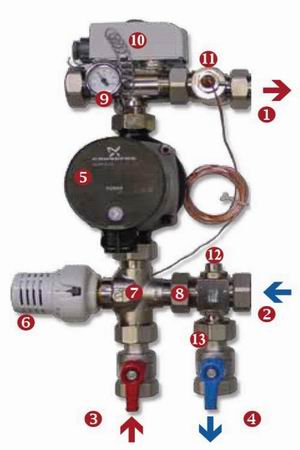

Componentele sistemului:

1. Racord tur (1" filet interior)
2. Racord retur (1" filet interior)
3. Tur circuit principal (1" filet exterior)
4. Retur circuit principal (1" filet exterior)
5. Pompa electronica
6. Cap termostatic cu limitatoare de cursa
7. Vana de amestec cu 3 cai
8. Supapa de sens
9. Termometru pe tur
10. Limitator de temperatura
11. Senzor de temperatura capilar
12. Ventil de echilibrare
13. Robinet cu bila 1" filet interior si piulita 1" filet interior

TempCo Fix Eco 2

TempCo Fix Eco 2

Kitul de distributie Purmo a fost proiectat pentru a permite montarea sistemelor de incalzire prin pardoseala in instalatii in care agentul termic are temperatura corespunzatoare alimentarii radiatoarelor (de ex 70/55°C). Functioneaza ca un regulator de reducere a temperaturii. Cu structura eleganta si compacta, poate fi montat direct in caseta distribuitorului.
Kitul de distributie Purmo este asamblat inainte de ambalare si contine:
- pompa performanta Grundfos UPM3 cu Auto Adapt
- limitator de temperatura integrat
- vana de amestec cu 3 cai
- supapa de sens
- ventil de reglaj debit
- aerisitor automat
- termometru
- cap termostatic cu senzor 20-50°C

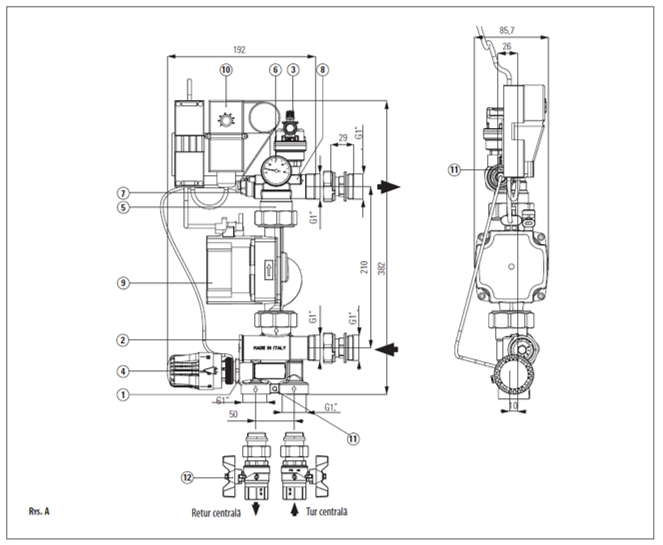

Componentele sistemului:

1. Vana de amestec cu filet M30x1,5 prevazuta pentru instalarea unui cap termostatic cu sonda de imersie intre 20 si 65 °C sau a unui servomotor electric (care nu este furnizat in dotare)
2. Vana reglabila deby-pass
3. Ventil de aerisire 1/2" (automat)
4. Cap termostatic cu sonda de imersie reglabil intre 20 si 65 °C limitat la 50 °C
5. Clapeta de sens
6. Termometru de control de la 0 la 80 °C
7. Teaca pentru sonda de temperatura de tur
8. Teaca pentru sonda termostat de siguranta
9. Pompa de circulatie electronica Grundfos (acolo unde este prevazut)
10. Cutie cu termostat de siguranta pentru oprirea pompei de circulatie de joasa temperatura (acolo unde este prevazut)
11. Este prevazuta pentru realizarea punctului de fixare pe perete cu surub si diblu (nu sunt furnizate)
12. Set robineti cu bila (inclus in furnitura)

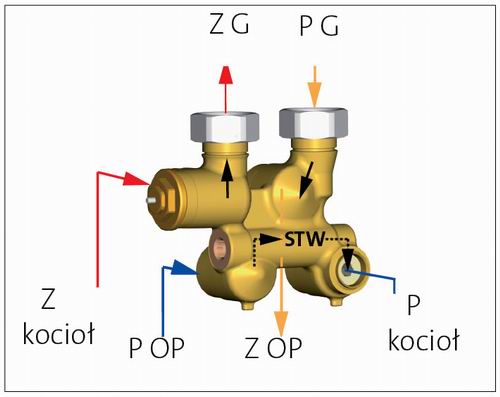

Zestaw TempCo VT – permite un reglaj corespunzator

TempCo VT este un set de supape proiectat pentru a asigura buna functionare a combinatiei dintre doua sisteme: incalzire prin pardoseala si radiatoare.

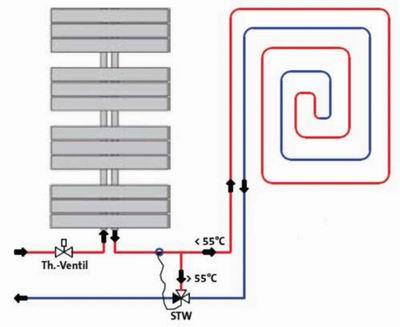

Avantajul care il diferentiaza de celelalte dispozitive obisnuite de limitare a temperaturii pe retur este reprezentat de designul inovator. In varianta in care serpentina Purmo de incalzire prin pardoseala este conectata hidraulic in serie cu un sistem de radiatoare, temperatura de tur este scazuta la nivelul incalzirii prin pardoseala, dupa radiator. Cu ajutorul setului TempCo VT se obtine o echilibrare hidraulica. Atat incalzirea prin pardoseala, cat si radiatorul sunt controlate printr-o supapa centrala. Protectia integrata impotriva supraincalzirii inchide automat circuitul de incalzire prin pardoseala in cazul in care temperatura depaseste 55oC, fara sa fie inchis si radiatorul. Acest lucru este posibil datorita unui cot special integrat in constructia supapei (rol de by pass) care deosebeste TempCo VT de supapele comune RTL.

Z - tur
P - retur
G - radiator
OP - incalzire prin pardoseala
Boiler - circuit spre cazan
STW - limitator de temperatura

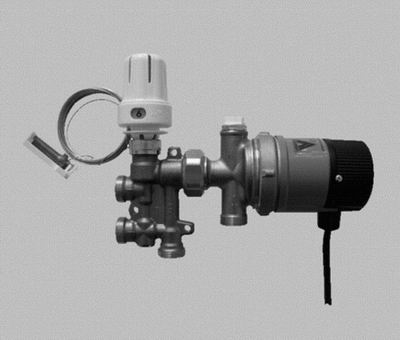

CU CAP TERMOSTATIC

Kit mic de distributie cu pompa si cap termostatic


Kit de distributie pentru conectarea directa a una sau doua serpentine de incalzire prin pardoseala, la un sistem cu radiatoare. Utilizarea acestuia elimina distribuitorul, care in acest caz nu mai este necesar. Este ideal in situatii in care incalzirea prin pardoseala este necesara doar intr-o incapere, spre exemplu baie, bucatarie sau living. Setul mic de distributie scade temperatura apei, de la 70oC spre exemplu, la o temperatura adecvata sistemului de incalzire prin pardoseala, spre exemplu 40oC. Pompa asigura debitul de agent termic necesar sistemului de incalzire prin pardoseala, iar limitatorul de temperatura nu permite ca temperatura apei sa depaseasca 55oC. Temperatura aerului interior poate fi controlata cu ajutorul capului termostatic.

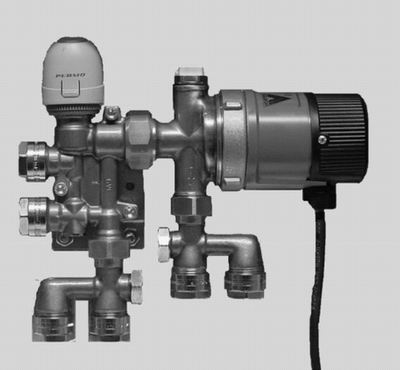

CU SERVOMOTOR

Kit mic de distributie cu pompa si cap termostatic

Kit de distributie pentru conectarea directa a una sau doua serpentine de incalzire prin pardoseala, la un sistem cu radiatoare. Utilizarea acestuia elimina distribuitorul, care in acest caz nu mai este necesar. Este ideal in situatii in care incalzirea prin pardoseala este necesara doar intr-o incapere, spre exemplu baie, bucatarie sau living. Setul mic de distributie scade temperatura apei, de la 70oC spre exemplu, la o temperatura adecvata sistemului de incalzire prin pardoseala, spre exemplu 40oC. Pompa asigura debitul de agent termic necesar sistemului de incalzire prin pardoseala, iar limitatorul de temperatura nu permite ca temperatura apei sa depaseasca 55oC. Temperatura aerului interior poate fi controlata cu ajutorul capului termoelectric actionat de unul din termostatele TempCo: Basic, Comfort sau Digital.
