Convectori cu montaj in pardoseala

Aquilo F2V

Convectori cu montaj in pardoseala - Aquilo F2V

Convectorii cu montaj în pardoseală Aquilo F2V sunt destinaţi încăperilor pentru încălzirea sau pentru răcirea acestora. Sunt compuși dintr-un schimbător de căldură din cupru și aluminiu, vopsit standard în culoarea neagră, montat într-o casetă din oţel inoxidabil și vopsită la interior, standard tot în culoarea neagră. Convectorii Aquilo F2V sunt echipaţi cu ventilatoare silenţioase într-un număr care depinde de lungimea schimbătorului, asigurând un randament termic sporit, fiind alimentate cu tensiune de 230 V și montate în casetă, lângă schimbător. Convectorii Aquilo F2V sunt dotaţi cu ventilatoare cu construcţie solidă în număr dependent de lungimea schimbătorului. Aceste ventilatoare asigură un randament sporit atât la încălzirea cât şi la răcirea încăperilor. În partea superioară, convectorul este protejat de o grilă de mascare transversală, realizată din lemn sau metal, aceasta se comanda separat. Branșarea schimbătorului de căldură la instalaţie se face prin două orificii cu filet interior G 1”. Comanda electrică a acestor convectori este realizată de echipamentele electrice, transformatoare de tensiune ( model îngropat sau aparent ) şi termostatele de perete cu posibilitatea de control al ventilatoarelor.

+

Date tehnice - Aquilo F2V

Lăţime: 340 mm
Lungime: 850, 1200, 1600, 2100, 2400, 2700 mm
Înălţime: 170 mm
Materialul schimbătorului: conducte din cupru cu lamele din aluminiu
Materialul casetei: tablă din oţel inoxidabil, în interior lăcuită prin prăfuire în culoarea neagră RAL9005
Materialul grilei: fag și stejar, natur sau lăcuit, duraluminiu în diverse culori: natural , auriu, bronz deschis, bronz închis sau negru, oţel inoxidabil
Racorduri: 2 x G ½” – filet interior
Presiunea de lucru: 10 bar
Temperatura maximă: 110 °C
Presiunea de probă: 13 bar
Elementele convectorului: dezaerator manual, canal de evacuare, suporţi de fixare a schimbătorului, set de conexiuni flexibile din oţel inoxidabil, de lungime 10 cm cu filet int / ext ½
Elementele casetei: șuruburi reglaj nivel M8x30 mm cu cap hexagonal interior (pentru lungimea vanei până la 2,5 m - 4 buc., peste 2,5 m - 6 buc.), 4 ancore pentru beton cu șuruburi de fixare pe casetă, legături pentru branșarea la instalaţia de încălzire centrală + 2 legături pentru branșarea la instalaţia electrică, capac din oţel zincat pentru mascarea branșamentelor la convector, o placă multistratificată care protejează convectorul și racordurile împotriva avarierii sau murdăririi în timpul montajului
Dotarea convectorului: ventilator interior în variantă simplă sau dublă (un motor alimentează două ventilatoare) la tensiunea de 230 V (numărul de module de ventilatoare utilizat depinde de lungimea convectorului). Pentru că există diferite variante, numărul motoarelor nu trebuie să fie același cu numărul de ventilatoare alimentate de către acestea
Echipamente electrice necesare şi obligatorii: Modul de control RMS 230 V adaptat mărimii convectorului (numărului de motoare), întrerupător manual sau termostat de cameră cu comutator manual sau automat pentru reglarea randamentului pe încălzire şi pe răcire al convectorului prin schimbarea rotaţiilor motorului în trei trepte (posibilitatea de utilizare a unei telecomenzi).

NOTĂ:
Este interzis a se utiliza F2V direct conectat la reţea 230 V. Obligatoriu a se utiliza modulele de control RMS.

Dimensiunile convectorilor

vedere laterală

vedere de sus - exemplu

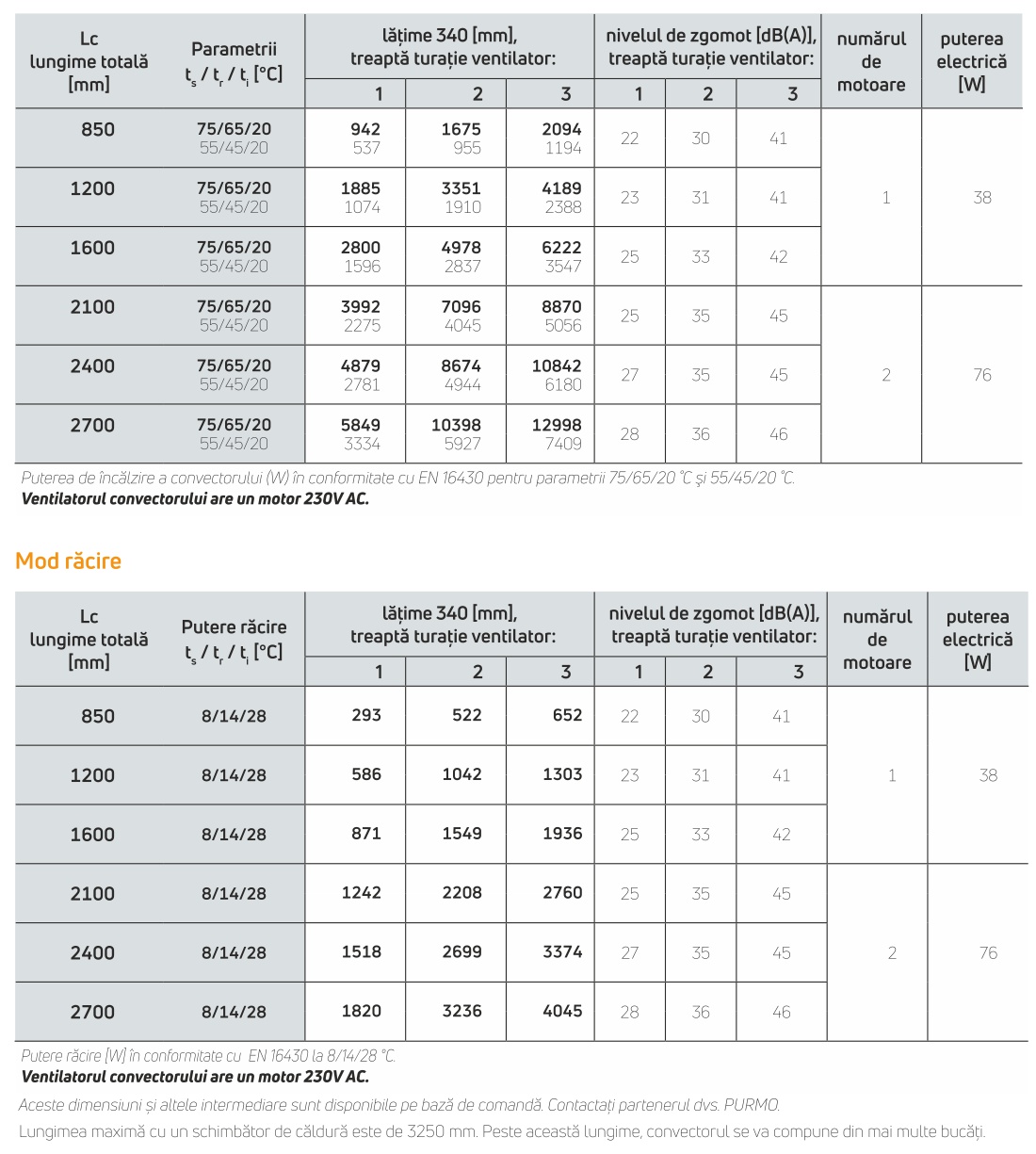

Putere de încălzire şi dimensiuni

  AQUILO F2V (încălzire sau răcire) - înălţime 170 mm

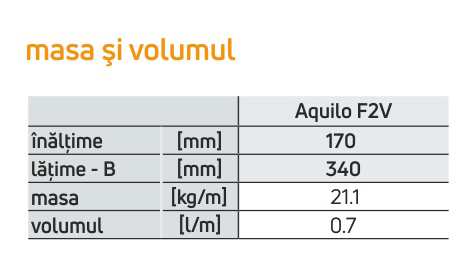

Capacitatea şi greutatea

Caracteristici hidraulice

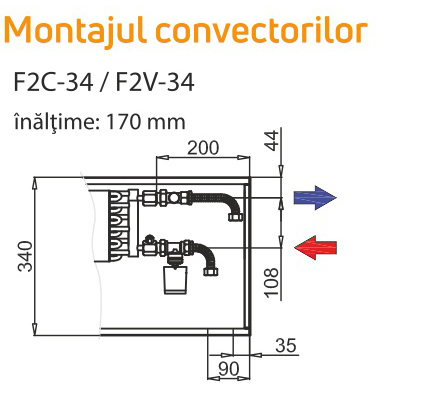

Modalităţi de conectare

Modul de comandare



Accesorii

Grile de mascare:

lemn, transversală
Fag sau stejar
Neprelucrat, băițuit cu ulei sau lăcuit(lucios, mat)
Grilă transversală, flexibilă ce se poate rula cu elemente din lemn de stejar sau fag
Grilele de lemn sunt livrate standard în versiune neprelucrată PMO respectiv fără plinta decorativă.
Trecere liberă a aerului: 58%
duraluminiu, transversală
Grilă transversală flexibilă care se poate rula, cu elemente din duraluminiu (anodizat)
Culori disponibile: natural, bronz deschis, bronz închis sau negru
Grila este livrată standard în versiune PMO respectiv fără plinta decorativă.
Trecere liberă a aerului: 71%
oţel inoxidabil, transversală
Grilă transversală flexibilă ce se poate rula, cu elemente din oţel inox
Material: 1.4301
Grila este livrată standard în versiune PMO respectiv fără plinta decorativă
Trecere liberă a aerului: 58%


Accesorii

robinet termostatic tur DN15

PN10 / 110 °C
Varianta dreaptă DN15 PTV-01
Varianta colţ DN15 PTV-02

robinet de reglaj retur DN15:

PN10 / 110 °C
Varianta dreaptă DN15 PRS-01
Varianta colţ DN15 PRS-02

PTP-03 servomotorul pentru robinet termostatic:

Tensiunea de lucru 24 V / 50 Hz(versiunea NC - închis fără curent)
Lungimea cablului 1,0 m
Puterea preluată 1,0 W
Curentul de pornire (de trecere) 300 mA (24 V / 50 Hz)
Cablu de cuplare 2 x 0,75 mm2
Gradul de protecţie IP 54 (montare verticală)
Racord cu filet M30 x 1,5

PPT-02 termostat cu control manual 3 trepte turaţie:

Tensiunea de lucru 230 V / 50 Hz
Intervalul de setare a temperaturii dorite 8 - 30 °C
Numărul de trepte de turaţie pornit + 3
Solicitarea clemelor 0,2-6 (2) A
Gradul de protecţie IP 30
Culoarea alb RAL 9010
lăţimea x înălţimea x adâncimea 96,4 x 113,1 x 42 mm

Atenţie: Termostatul se amplasează la aprox. 1,5 m deasupra pardoselii pentru ca acesta să nu fie supus radiaţiilor solare sau altei surse locale de căldură sau frig



PER-07 termostat cu control automat trepte turaţie:

 - control încălzire și răcire
 - opțiune: conexiune senzor exterior

Tensiunea de lucru 230 V / 50 Hz
Puterea preluată max 8 VA
Încărcare ieșire comandă 230 V / 50 Hz, max 4 (2)A
Gradul de protecţie IP 30
Intervalul de setare a temperaturii dorite 5 - 40°C
Comanda manuală a turației ventilatorului- manual(0,1,2,3)/automat
Lăţimea x înălţimea x adâncimea 86 x 86 x 46 mm

Atenţie: Termostatul se amplasează la aprox. 1,5 m deasupra pardoselii pentru ca acesta să nu fie supus radiaţiilor solare sau altei surse locale de căldură sau frig.

PER-08 termostat cu control automat trepte turaţie cu program saptamânal:

 - control încălzire și răcire
 - opțiune: conexiune senzor exterior
 - opțiune: telecomandă

Tensiunea de lucru 230 V / 50 Hz
Puterea preluată max 8 VA
Încărcare ieșire comandă 230 V / 50 Hz, max 4 (2)A
Gradul de protecţie IP 30
Intervalul de setare a temperaturii dorite 5 - 40°C
Comanda manuală a turației ventilatorului- manual(0,1,2,3)/automat
Lăţimea x înălţimea x adâncimea 86 x 86 x 46 mm

Atenţie: Regulatorul se amplasează la aprox. 1,5 m deasupra pardoselii pentru ca acesta să nu fie supus radiaţiilor solare sau altei surse locale de căldură sau frig.

PER-10 KNX termostat cu control automat trepte turaţie:

 - control încălzire și răcire
 - opțiune: conexiune senzor exterior
 - comunicație cu sistem BMS compatibil cu protocol KNX

Tensiunea de lucru 230 V / 50 Hz
Puterea preluată max 8 VA
Încărcare ieșire comandă 230 V / 50 Hz, max 4 (2)A
Gradul de protecţie IP 30
Intervalul de setare a temperaturii dorite 5 - 40°C
Comanda manuală a turației ventilatorului- manual(0,1,2,3)/automat
Lăţimea x înălţimea x adâncimea 86 x 86 x 46 mm

Atenţie: Regulatorul se amplasează la aprox. 1,5 m deasupra pardoselii pentru ca acesta să nu fie supus radiaţiilor solare sau altei surse locale de căldură sau frig.

PER-05-DO telecomandă

pentru PER-08

Senzor de temperatură clip-on QAH-11 cu element de măsurare a rezistiv NTC pentru echipamentul cu funcţie de încălzire și/sau răcire

Interval de măsurare a temperaturii - 20....+ 70 °С
Precizie la 25 °С ±0.3K
Timp constant 1.5 min

Senzor de temperatură PTL-01 care oprește ventilatorul la tempetarura agentului termic sub 35 ° С


pentru F1S și F2C (regim încălzire)

Modul control pentru F2V și F4V

varianta de montaj aparent - RMS-010-M-01
varianta de montaj îngropat - RMS-010-M-02
varianta de montaj pe șină DIN - RMS-010-M-03

Factori de corecţie
