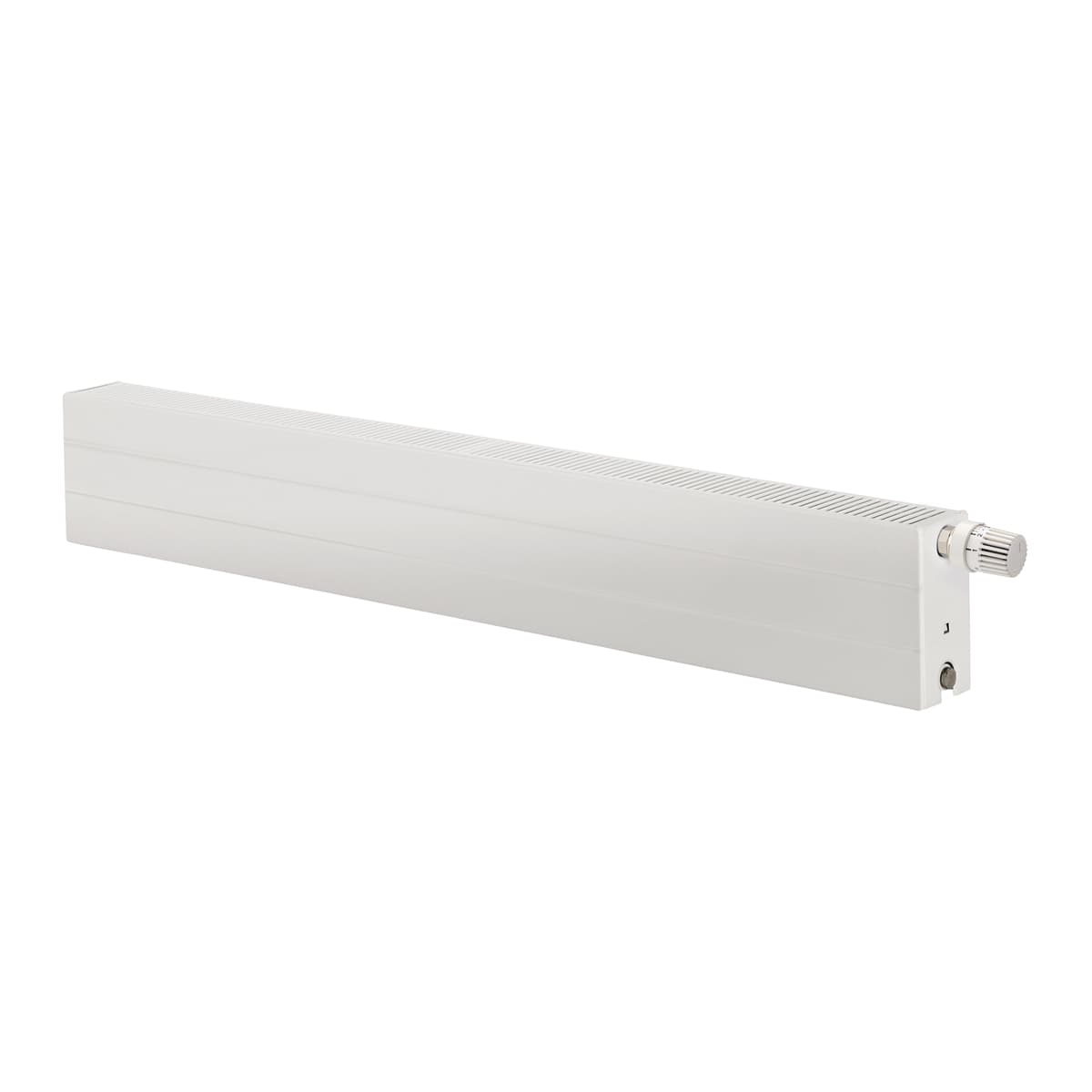

Plint RAMO Ventil Compact D
Radiator panou neted Plint RAMO Ventil Compact D eficient pentru utilizări variate
- Instalare versatilă
- Design modern și atractiv
- Performanță ridicată
- Durabilitate
- Culori personalizabile
Descrierea produsului
Plint RAMO Ventil Compact D are un design cu panou neted, embosat orizontal, bidirecțional, asigurând atât atractivitate estetică, cât și încălzire eficientă. Perfect pentru instalare sub ferestre mari sau alte secțiuni vitrate, suportă instalări pe perete și pe podea. Funcționează cu o presiune maximă de lucru de 10 bar și până la 110°C. Acest radiator este standard RAL 9016, dar oferă și alte culori la cerere pentru flexibilitate în design.
Specificații tehnice
| Clasă ETIM | EC011022 - Radiator panel (hidronic) |
|---|---|
| Material | Oțel |
| Tip | 21 - 22 - 33 - 44 |
| Structura suprafeței panoului frontal | Plat neted |
| Panou frontal cu apă | Nu |
| Potrivit pentru spații umede | Nu |
| Înălțime [mm] | 200 |
| Lungime [mm] | 600 - 3000 |
| Adâncime [mm] | 74 - 206 |
| Emisia de căldură conform EN 442 20 °C - 55/45 [W] | 165 - 1999 |
| Emisia de căldură conform EN 442 20 °C - 75/65 [W] | 322 - 3963 |
| Emisia de căldură conform EN 442 20 °C - 70/40 [W] | 185 - 2247 |
| Emisia de căldură conform laboratorului EN 442 | Da |
| N-exponent | 1.3136 - 1.3458 |
| Presiune maximă de operare [bar] | 10 |
| Conținut de apă [l] | 1.5 - 16.5 |
| Culoare standard | Da |
| Culoare | Alb |
| Numărul RAL | 9016 |
| Grad de luciu | Lucios |
| Bandele sudate | Nu |
| Cu margini laterale | Da |
| Cu căptușeală superioară | Da |
| Pliabil | Da |
| Numărul de conexiuni standard | 2 |
| Conexiune 1, colțul din stânga jos | Conexiune dublă, ieșire-întrare |
| Conexiune 3, partea stângă sus | Vana de control |
| Conexiune 6, partea dreaptă sus | Vana de control |
| Conexiune 8, colțul din dreapta jos | Conexiune dublă, intrare-ieșire |
| Dimensiunea filetului (inch) | 1/2 inch |
| Conexiune cu filet | Filet interior |
| Cu bloc de conexiuni | Nu |
| Cu conexiune la un singur punct | Nu |
| Cu conexiune de de-aerare | Da |
| Cu de-aerator | Da |
| Cu posibilitate de drenaj (conexiune) | Da |
| Cu supapă de drenaj | Nu |
| Cu supapă termostatică integrată | Da |
| Cu butonul de termostat | Nu |
| Cu suporturi de perete | Nu |
| Potrivit pentru elementul electric | Nu |
| Cu element electric | Nu |
| Cu dopuri oarbe | Nu |
| Cu material de montaj | Nu |
| Potrivit pentru suport de prosoape | Nu |
| Cu suport pentru prosoape | Nu |
| Cu nișă pentru prosoape | Nu |
| Potrivit pentru raft | Nu |
| Watt pe Metru [W/m] | 537 - 1321 |
| Factorul K | 1.89 - 20.993 |
| Emisia de căldură conform EN 442 20 °C - 45/30 [W] | 74 - 888 |
| Emisia de căldură conform EN 442 20 °C - 45/35 [W] | 94 - 1129 |
| Emisia de căldură conform EN 442 20 °C - 50/30 [W] | 85 - 1023 |
| Emisia de căldură conform EN 442 20 °C - 55/30 [W] | 96 - 1158 |
| Emisia de căldură conform EN 442 20 °C - 55/35 [W] | 120 - 1450 |
| Emisia de căldură conform EN 442 20 °C - 60/30 [W] | 107 - 1291 |
| Emisia de căldură conform EN 442 20 °C - 60/40 [W] | 156 - 1897 |
| Emisia de căldură conform EN 442 20 °C - 60/45 [W] | 179 - 2171 |
| Emisia de căldură conform EN 442 20 °C - 65/45 [W] | 194 - 2367 |
| Emisia de căldură conform EN 442 20 °C - 70/55 [W] | 260 - 3188 |
| Emisia de căldură conform EN 442 20 °C - 80/60 [W] | 317 - 3892 |
| Emisia de căldură conform EN 442 20 °C - 90/70 [W] | 409 - 5059 |
| Emisia de căldură conform EN 442 20 °C – 55/45 (Btu/h) | 563 - 6821 |
| Emisia de căldură conform EN 442 20 °C – 75/65 (Btu/h) | 1099 - 13522 |
| Emisia de căldură conform EN 442 21 °C - 45/35 [W] | 88 - 1050 |
| Emisia de căldură conform EN 442 21 °C - 55/45 [W] | 158 - 1910 |
| Emisia de căldură conform EN 442 21 °C - 60/40 [W] | 149 - 1806 |
| Emisia de căldură conform EN 442 21 °C - 75/65 [W] | 314 - 3857 |
| Emisia de căldură conform EN 442 24 °C - 45/30 [W] | 49 - 584 |
| Emisia de căldură conform EN 442 24 °C - 45/35 [W] | 69 - 823 |
| Emisia de căldură conform EN 442 24 °C - 50/30 [W] | 58 - 695 |
| Emisia de căldură conform EN 442 24 °C - 55/45 [W] | 134 - 1623 |
| Emisia de căldură conform EN 442 24 °C - 60/40 [W] | 127 - 1537 |
| Emisia de căldură conform EN 442 24 °C - 60/45 [W] | 149 - 1808 |
| Temperatura maximă de operare [°C] | 110 |
| Direcția de montare | Orizontal |
| Numărul de suporturi de perete | 2 - 4 |
| Numărul de suporturi pentru podea | 2 - 4 |
| Conținut de apă pe metru [l] | 2.5 - 5.5 |
| Dioxid de carbon/kg echivalent per kilogramul de material | 2.8 |
| Dioxid de carbon/kg echivalent per KW al căldurii emise | 54.66 |
| Greutate [kg] | 8.299 - 85.139 |
| Greutate pe metru [kg] | 16.6 - 29.8 |
Calculatoare
Articole
| Cod articol | Descriere articol | Emisia de căldură conform EN 442 20 °C - 55/45 [W] | Înălțime [mm] | Lungime [mm] | Adâncime [mm] | Conținut de apă [l] | Greutate [kg] | Dioxid de carbon/kg echivalent per kilogramul de material |
|---|---|---|---|---|---|---|---|---|
| F0G2102009015300 | Plint RD PRD21 200x900 | 247 | 200 | 900 | 74 | 2.25 | 12.396 | 2.8 |
| F0G3302026015310 | Plint RD PRD33 200x2600 L | 1302 | 200 | 2600 | 156 | 9.88 | 62.135 | 2.8 |
| F0G4402026015300 | Plint RD PRD44 200x2600 | 1733 | 200 | 2600 | 206 | 14.3 | 73.762 | 2.8 |
| F0G2202006015300 | Plint RD PRD22 200x600 | 219 | 200 | 600 | 106 | 1.5 | 9.223 | 2.8 |
| F0G3302014015310 | Plint R PR33 200x1400 Left | 701 | 200 | 1400 | 156 | 5.32 | 32.332 | 2.8 |
| F0G2202018015300 | Plint RD PRD22 200x1800 | 658 | 200 | 1800 | 106 | 4.5 | 28.986 | 2.8 |
| F0G4402014015300 | Plint RD PRD44 200x1400 | 933 | 200 | 1400 | 206 | 7.7 | 39.776 | 2.8 |
| F0G3302007015300 | Plint RD PRD33 200x700 | 351 | 200 | 700 | 156 | 2.66 | 16.128 | 2.8 |
| F0G2202011015300 | Plint RD PRD22 200x1100 | 402 | 200 | 1100 | 106 | 2.75 | 17.763 | 2.8 |
| F0G2202023015300 | Plint RD PRD22 200x2300 | 841 | 200 | 2300 | 106 | 5.75 | 37.35 | 2.8 |
