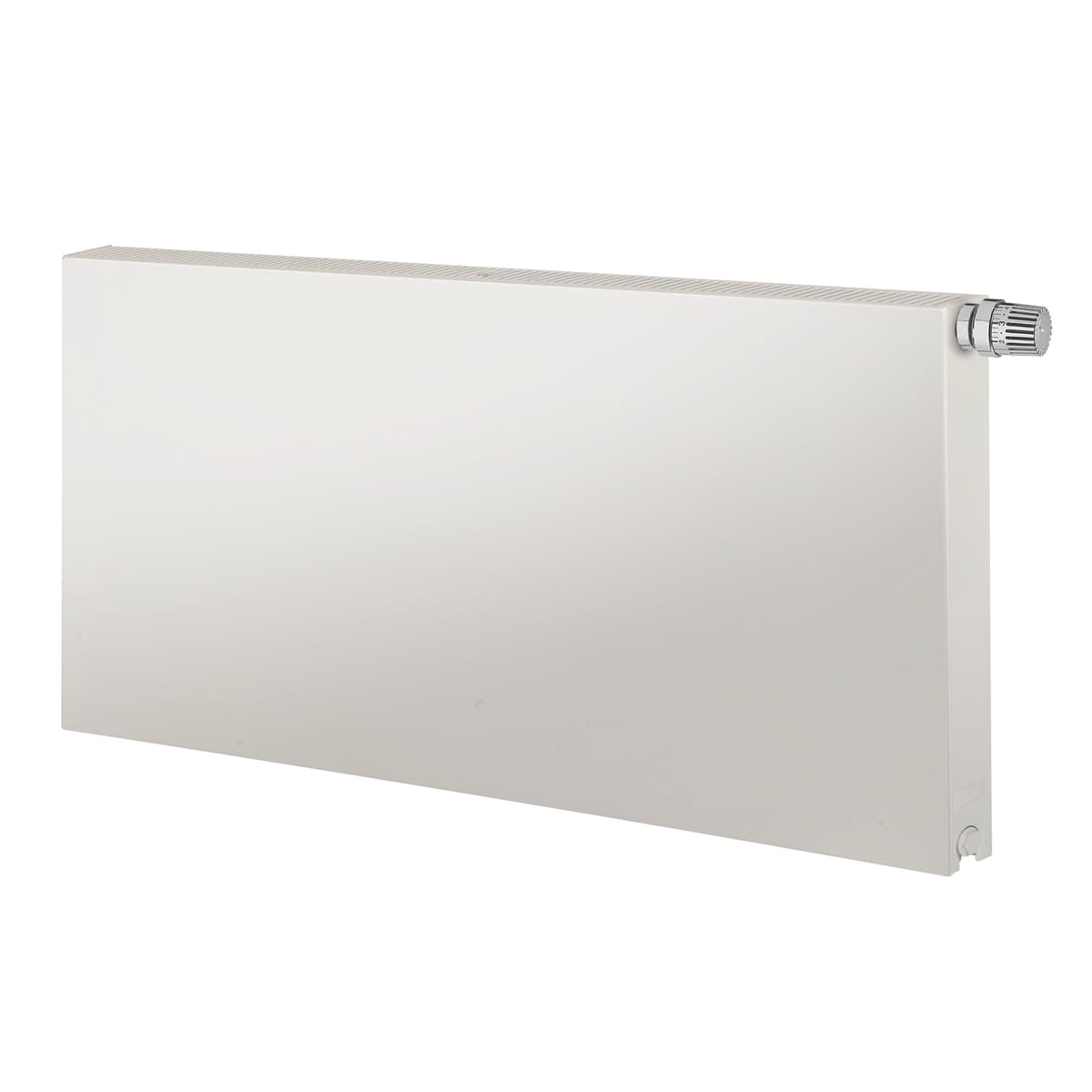

Plan Ventil Compact
Oferă soluții moderne și eficiente de încălzire
- Design elegant și modern
- Instalare flexibilă
- Performanță ridicată
- Construcție durabilă
- Varietate de dimensiuni
Descrierea produsului
Plan Ventil Compact oferă o soluție care se integrează armonios în interioarele moderne cu panoul său frontal neted și punctele de conexiune ascunse. Echipat cu un robinet încorporat, utilizatorii pot alege conexiuni inferioare sau laterale, simplificând procesul de instalare. Cu multiple opțiuni de înălțime și lungime, acest radiator panou răspunde cerințelor de design arhitectural și încălzire eficientă. Acesta asigură un nivel ridicat de fiabilitate și performanță, fiind o alegere preferată pentru diverse aplicații de la reședințe la proprietăți comerciale.
Specificații tehnice
| Clasă ETIM | EC011022 - Radiator panel (hidronic) |
|---|---|
| Material | Oțel |
| Tip | 33 - 22 - 21 - 11 |
| Structura suprafeței panoului frontal | Plat neted - Profilat |
| Panou frontal cu apă | Nu |
| Potrivit pentru spații umede | Nu |
| Înălțime [mm] | 300 - 900 |
| Lungime [mm] | 400 - 3000 |
| Adâncime [mm] | 62 - 154 |
| Emisia de căldură conform EN 442 20 °C - 55/45 [W] | 110 - 4746 |
| Emisia de căldură conform EN 442 20 °C - 75/65 [W] | 212 - 9513 |
| Emisia de căldură conform EN 442 20 °C - 70/40 [W] | 123 - 3925 |
| Emisia de căldură conform laboratorului EN 442 | Da |
| N-exponent | 1.2786 - 1.3612 |
| Presiune maximă de operare [bar] | 10 |
| Conținut de apă [l] | 0.68 - 39.9 |
| Culoare standard | Da |
| Culoare | Alb |
| Numărul RAL | 9016 |
| Grad de luciu | Lucios |
| Bandele sudate | Da / Nu |
| Cu margini laterale | Da |
| Cu căptușeală superioară | Da |
| Pliabil | Da |
| Numărul de conexiuni standard | 2 |
| Conexiune 2, partea stângă jos | Conexiune dublă, ieșire-întrare |
| Conexiune 3, partea stângă sus | Vana de control |
| Conexiune 6, partea dreaptă sus | Vana de control |
| Conexiune 8, colțul din dreapta jos | Conexiune dublă, intrare-ieșire |
| Dimensiunea filetului (inch) | 1/2 inch |
| Conexiune cu filet | Filet interior |
| Cu bloc de conexiuni | Nu |
| Cu conexiune la un singur punct | Nu |
| Cu conexiune de de-aerare | Da |
| Cu de-aerator | Da |
| Cu posibilitate de drenaj (conexiune) | Da |
| Cu supapă de drenaj | Nu |
| Cu supapă termostatică integrată | Da |
| Cu butonul de termostat | Nu |
| Cu suporturi de perete | Da |
| Potrivit pentru elementul electric | Nu |
| Cu element electric | Nu |
| Cu dopuri oarbe | Nu |
| Cu material de montaj | Da |
| Potrivit pentru suport de prosoape | Nu |
| Cu suport pentru prosoape | Nu |
| Cu nișă pentru prosoape | Nu |
| Potrivit pentru raft | Nu |
| Watt pe Metru [W/m] | 529 - 3171 |
| Factorul K | 1.404 - 46.311 |
| Emisia de căldură conform EN 442 20 °C - 45/30 [W] | 51 - 1549 |
| Emisia de căldură conform EN 442 20 °C - 45/35 [W] | 64 - 1969 |
| Emisia de căldură conform EN 442 20 °C - 50/30 [W] | 58 - 1785 |
| Emisia de căldură conform EN 442 20 °C - 55/30 [W] | 65 - 2021 |
| Emisia de căldură conform EN 442 20 °C - 55/35 [W] | 81 - 2530 |
| Emisia de căldură conform EN 442 20 °C - 60/30 [W] | 72 - 2252 |
| Emisia de căldură conform EN 442 20 °C - 60/40 [W] | 105 - 3312 |
| Emisia de căldură conform EN 442 20 °C - 60/45 [W] | 119 - 3792 |
| Emisia de căldură conform EN 442 20 °C - 65/45 [W] | 129 - 4134 |
| Emisia de căldură conform EN 442 20 °C - 70/55 [W] | 172 - 5570 |
| Emisia de căldură conform EN 442 20 °C - 80/60 [W] | 208 - 6803 |
| Emisia de căldură conform EN 442 20 °C - 90/70 [W] | 267 - 8847 |
| Emisia de căldură conform EN 442 20 °C – 55/45 (Btu/h) | 375 - 11911 |
| Emisia de căldură conform EN 442 20 °C – 75/65 (Btu/h) | 723 - 23635 |
| Emisia de căldură conform EN 442 21 °C - 45/35 [W] | 59 - 1831 |
| Emisia de căldură conform EN 442 21 °C - 55/45 [W] | 105 - 3335 |
| Emisia de căldură conform EN 442 21 °C - 60/40 [W] | 100 - 3153 |
| Emisia de căldură conform EN 442 21 °C - 75/65 [W] | 206 - 6742 |
| Emisia de căldură conform EN 442 24 °C - 45/30 [W] | 34 - 1017 |
| Emisia de căldură conform EN 442 24 °C - 45/35 [W] | 47 - 1434 |
| Emisia de căldură conform EN 442 24 °C - 50/30 [W] | 40 - 1212 |
| Emisia de căldură conform EN 442 24 °C - 55/45 [W] | 90 - 2833 |
| Emisia de căldură conform EN 442 24 °C - 60/40 [W] | 86 - 2683 |
| Emisia de căldură conform EN 442 24 °C - 60/45 [W] | 100 - 3156 |
| Temperatura maximă de operare [°C] | 110 |
| Direcția de montare | Orizontal |
| Numărul de suporturi de perete | 2 - 3 |
| Numărul de suporturi pentru podea | 2 - 4 |
| Dioxid de carbon/kg echivalent per kilogramul de material | 2.8 |
| Dioxid de carbon/kg echivalent per KW al căldurii emise | 54.66 |
| Greutate [kg] | 1.249 - 224.748 |
Calculatoare
Articole
| Cod articol | Descriere articol | Emisia de căldură conform EN 442 20 °C - 55/45 [W] | Înălțime [mm] | Lungime [mm] | Adâncime [mm] | Conținut de apă [l] | Greutate [kg] | Dioxid de carbon/kg echivalent per kilogramul de material |
|---|---|---|---|---|---|---|---|---|
| F0A2203018011310 | Plan Ventil Compact FCV22 300x1800 L | 868 | 300 | 1800 | 104 | 6.12 | 31.829 | 2.8 |
| F0A2105012011310 | Plan Ventil Compact FCV21S 500x1200 L | 691 | 500 | 1200 | 72 | 6.6 | 32.253 | 2.8 |
| F0A2209012011310 | Plan Ventil Compact FCV22 900x1200 L | 1386 | 900 | 1200 | 104 | 10.8 | 64.919 | 2.8 |
| F0A3303011011300 | Plan Ventil Compact FCV33 300x1100 | 738 | 300 | 1100 | 154 | 5.61 | 28.275 | 2.8 |
| F0A2104005011300 | Plan Ventil Compact FCV21S 400x500 | 241 | 400 | 500 | 72 | 2.25 | 11.959 | 2.8 |
| F0A2206008011310 | Plan Ventil Compact FCV22 600x800 L | 680 | 600 | 800 | 104 | 5.28 | 3.192 | 2.8 |
| F0A2104012011310 | Plan Ventil Compact FCV21S 400x1200 L | 578 | 400 | 1200 | 72 | 5.4 | 25.976 | 2.8 |
| F0A2203026011310 | Plan Ventil Compact FCV22 300x2600 L | 1254 | 300 | 2600 | 104 | 8.84 | 45.12 | 2.8 |
| F0A2109004011300 | Plan Ventil Compact FCV21S 900x 400 | 357 | 900 | 400 | 72 | 3.6 | 2.881 | 2.8 |
| F0A3309008011310 | Plan Ventil Compact FCV33 900x800 L | 1266 | 900 | 800 | 154 | 10.64 | 62.566 | 2.8 |
