Plan Compact

Plan Compact

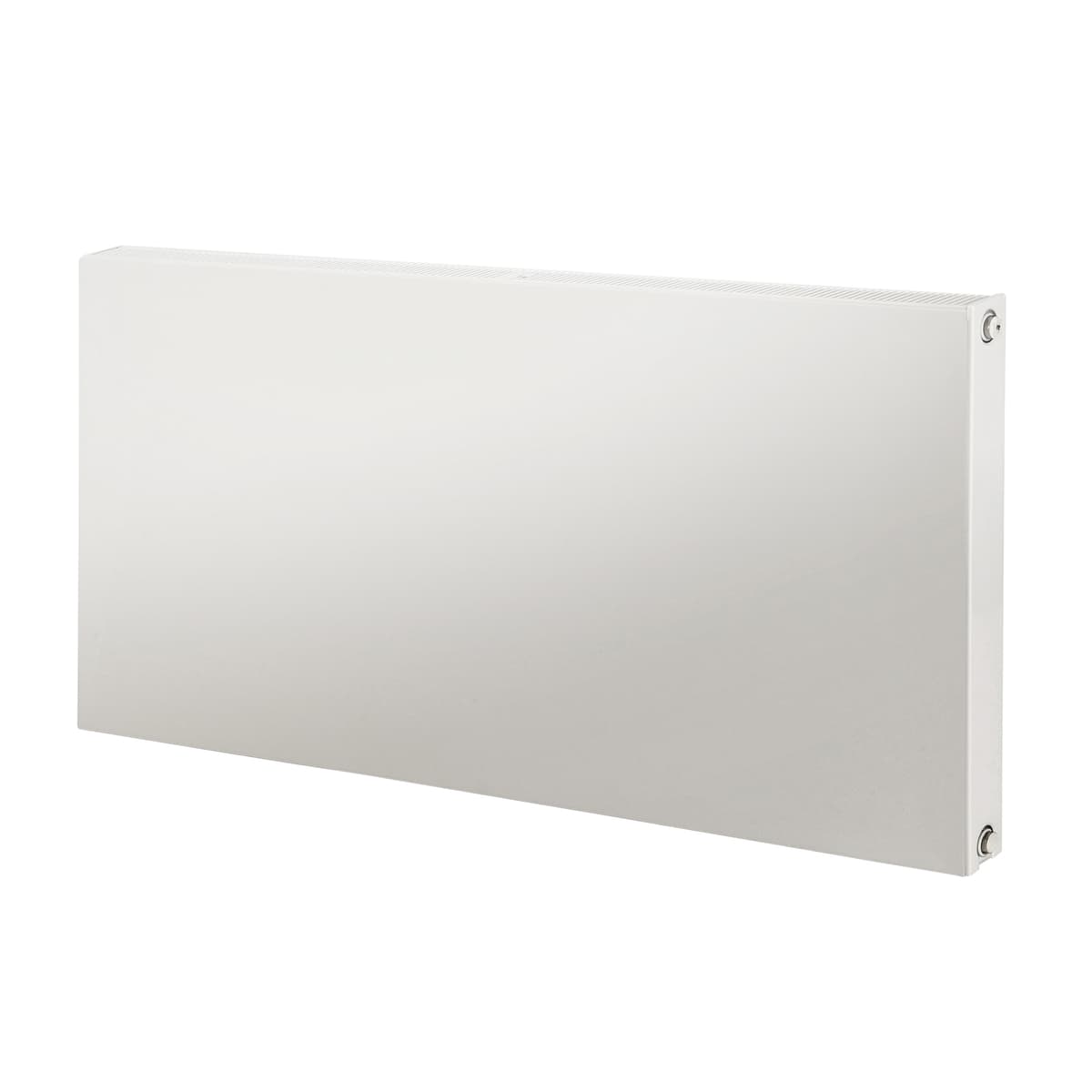

Radiator panou Plan Compact cu un finisaj rafinat

  • Finisaj rafinat
  • Distribuție optimă a căldurii
  • Grilaj decorativ și panouri laterale
  • Modele verticale disponibile
  • Elemente de fixare sigure pentru copii
Descriere Specificații tehnice Descărcări Calculatoare Articole Produse similare
Sus

Descrierea produsului

Radiatoarele Plan Compact oferă un design minimalist cu performanță de top. Panoul frontal plat absolut neted, care este lipit pe panoul de bază profilat, este completat de panouri laterale și o grilă decorativă. Vine pre-asamblat pentru o instalare rapidă.

Specificații tehnice

Clasă ETIM EC011022 - Radiator panel (hidronic)
Material Oțel
Tip 33 - 22 - 21 - 11
Structura suprafeței panoului frontal Plat neted
Panou frontal cu apă Nu
Potrivit pentru spații umede Nu
Înălțime [mm] 300 - 900
Lungime [mm] 400 - 3000
Adâncime [mm] 62 - 154
Emisia de căldură conform EN 442 20 °C - 55/45 [W] 110 - 3491
Emisia de căldură conform EN 442 20 °C - 75/65 [W] 212 - 6927
Emisia de căldură conform EN 442 20 °C - 70/40 [W] 123 - 3925
Emisia de căldură conform laboratorului EN 442 Da
N-exponent 1.2786 - 1.3612
Presiune maximă de operare [bar] 10
Conținut de apă [l] 0.68 - 29.4
Culoare standard Da
Culoare Alb
Numărul RAL 9016
Grad de luciu Lucios
Bandele sudate Da
Cu margini laterale Da
Cu căptușeală superioară Da
Pliabil Da
Numărul de conexiuni standard 4
Conexiune 2, partea stângă jos Flux de ieșire
Conexiune 3, partea stângă sus Flux de intrare
Conexiune 6, partea dreaptă sus Flux de intrare
Conexiune 7, partea dreaptă jos Flux de ieșire
Dimensiunea filetului (inch) 1/2 inch
Conexiune cu filet Filet interior
Cu bloc de conexiuni Nu
Cu conexiune la un singur punct Nu
Cu conexiune de de-aerare Da
Cu de-aerator Da
Cu posibilitate de drenaj (conexiune) Da
Cu supapă de drenaj Nu
Cu supapă termostatică integrată Nu
Cu butonul de termostat Nu
Cu suporturi de perete Da
Potrivit pentru elementul electric Nu
Cu element electric Nu
Cu dopuri oarbe Nu
Cu material de montaj Da
Potrivit pentru suport de prosoape Nu
Cu suport pentru prosoape Nu
Cu nișă pentru prosoape Nu
Potrivit pentru raft Nu
Watt pe Metru [W/m] 529 - 3171
Factorul K 1.404 - 36.395
Emisia de căldură conform EN 442 20 °C - 45/30 [W] 51 - 1549
Emisia de căldură conform EN 442 20 °C - 45/35 [W] 64 - 1969
Emisia de căldură conform EN 442 20 °C - 50/30 [W] 58 - 1785
Emisia de căldură conform EN 442 20 °C - 55/30 [W] 65 - 2021
Emisia de căldură conform EN 442 20 °C - 55/35 [W] 81 - 2530
Emisia de căldură conform EN 442 20 °C - 60/30 [W] 72 - 2252
Emisia de căldură conform EN 442 20 °C - 60/40 [W] 105 - 3312
Emisia de căldură conform EN 442 20 °C - 60/45 [W] 119 - 3792
Emisia de căldură conform EN 442 20 °C - 65/45 [W] 129 - 4134
Emisia de căldură conform EN 442 20 °C - 70/55 [W] 172 - 5570
Emisia de căldură conform EN 442 20 °C - 80/60 [W] 208 - 6803
Emisia de căldură conform EN 442 20 °C - 90/70 [W] 267 - 8847
Emisia de căldură conform EN 442 20 °C – 55/45 (Btu/h) 375 - 11911
Emisia de căldură conform EN 442 20 °C – 75/65 (Btu/h) 723 - 23635
Emisia de căldură conform EN 442 21 °C - 45/35 [W] 59 - 1831
Emisia de căldură conform EN 442 21 °C - 55/45 [W] 105 - 3335
Emisia de căldură conform EN 442 21 °C - 60/40 [W] 100 - 3153
Emisia de căldură conform EN 442 21 °C - 75/65 [W] 206 - 6742
Emisia de căldură conform EN 442 24 °C - 45/30 [W] 34 - 1017
Emisia de căldură conform EN 442 24 °C - 45/35 [W] 47 - 1434
Emisia de căldură conform EN 442 24 °C - 50/30 [W] 40 - 1212
Emisia de căldură conform EN 442 24 °C - 55/45 [W] 90 - 2833
Emisia de căldură conform EN 442 24 °C - 60/40 [W] 86 - 2683
Emisia de căldură conform EN 442 24 °C - 60/45 [W] 100 - 3156
Temperatura maximă de operare [°C] 110
Direcția de montare Orizontal
Numărul de suporturi de perete 2 - 3
Numărul de suporturi pentru podea 0 - 4
Dioxid de carbon/kg echivalent per kilogramul de material 2.8
Dioxid de carbon/kg echivalent per KW al căldurii emise 54.66
Greutate [kg] 1.211 - 152.532

Calculatoare

Articole

Cod articol Descriere articol Emisia de căldură conform EN 442 20 °C - 55/45 [W] Înălțime [mm] Lungime [mm] Adâncime [mm] Conținut de apă [l] Greutate [kg] Dioxid de carbon/kg echivalent per kilogramul de material
F092206011010300 Plan Compact FC22 600x1100 935 600 1100 104 7.26 4.451 2.8
F092109011010300 Plan Compact FC21S 900x1100 981 900 1100 72 9.9 52.358 2.8
F091105023010300 Plan Compact FC11 500x2300 983 500 2300 62 6.21 43.245 2.8
F093306026010300 Plan Compact FC33 600x2600 3025 600 2600 154 25.48 131.86 2.8
F092209012010300 Plan Compact FC22 900x1200 1386 900 1200 104 10.8 65.698 2.8
F092205004010300 Plan Compact FC22 500x 400 294 500 400 104 2.2 13.153 2.8
F092205005010300 Plan Compact FC22 500x 500 368 500 500 104 2.75 16.358 2.8
F092205009010300 Plan Compact FC22 500x 900 662 500 900 104 4.95 27.587 2.8
F091103004010300 Plan Compact FC11 300x 400 110 300 400 62 0.68 5.486 2.8
F091105506010300 PURMO FC 11 550x 600 278 550 600 62 1.8 13.352 2.8
