Ventil Compact
Sistem de ventil integrat pentru instalare flexibilă.
- Opțiuni flexibile de instalare
- Construcție durabilă
- Eficiență ridicată
- Gama variată de dimensiuni
- Întreținere ușoară
Descrierea produsului

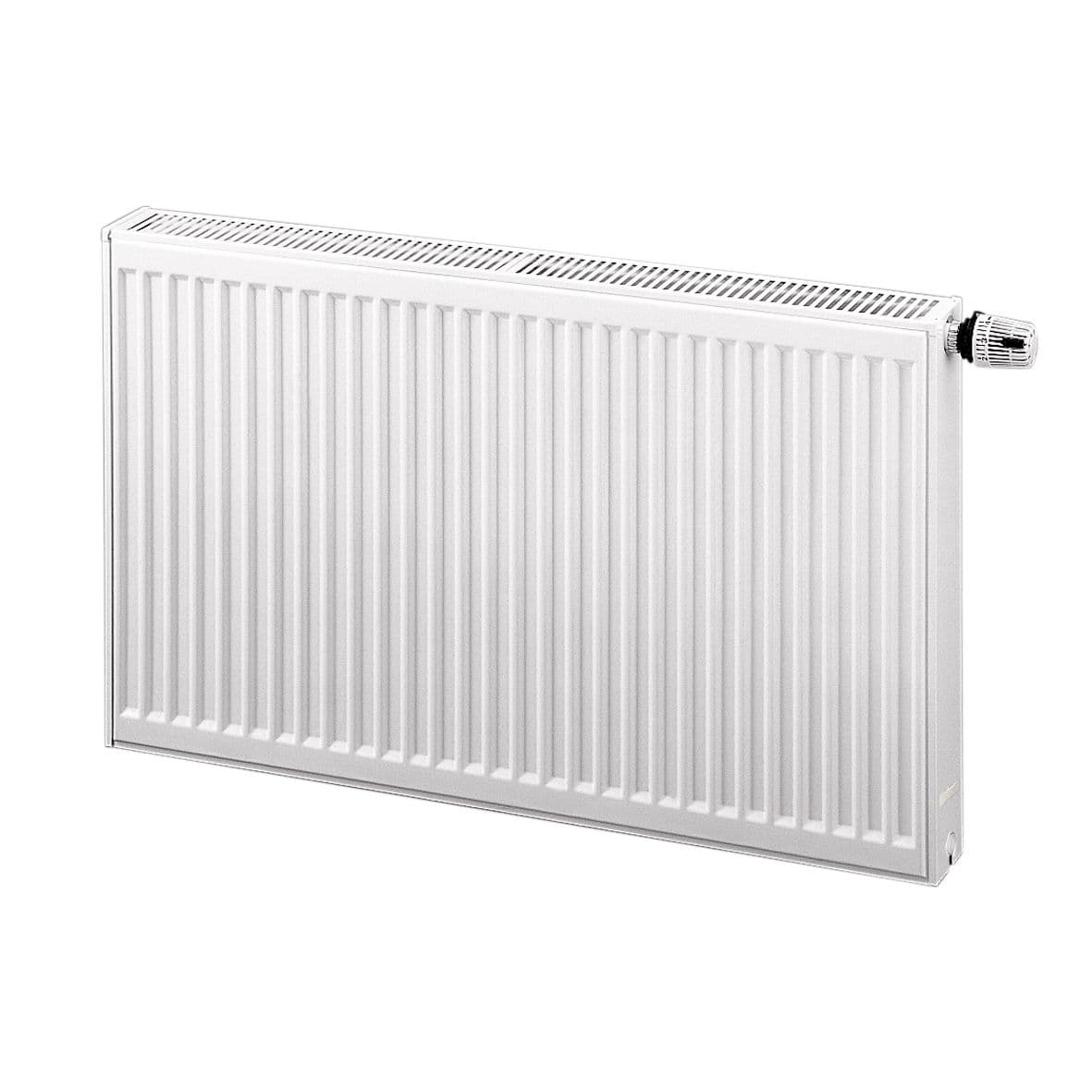

Ventil Compact este un radiator panou din oțel, cu ventil termostatic integrat, destinat sistemelor de încălzire cu apă. Datorită ventilului preinstalat și presetat din fabrică, oferă flexibilitate în instalare și adaptabilitate pentru diferite configurații de încăperi. Poate fi racordat atât lateral, cât și inferior, asigurând compatibilitate cu diverse tipuri de instalații.
Radiatorul este echipat standard cu capace laterale și grilă superioară tip grill, iar setul de livrare include consolele de montaj, dopul și aerisitorul. Este fabricat din oțel laminat la rece, garantând durabilitate și performanță în exploatare.
Disponibil într-o gamă variată de dimensiuni (înălțimi între 200–900 mm și lungimi între 400–3000 mm), suportă o presiune maximă de lucru de 10 bar și temperaturi de până la 110°C.
Finisajul standard este alb RAL 9016, iar la cerere poate fi livrat în alte culori din paleta RAL. Produsul beneficiază de o garanție de 10 ani.
Specificații tehnice
| Clasă ETIM | EC011022 - Radiator panel (hidronic) |
|---|---|
| Material | Oțel |
| Tip | 11 - 21 - 22 - 33 |
| Structura suprafeței panoului frontal | Profilat |
| Panou frontal cu apă | Da |
| Potrivit pentru spații umede | Nu |
| Înălțime [mm] | 300 - 900 |
| Lungime [mm] | 400 - 3000 |
| Adâncime [mm] | 60 - 152 |
| Emisia de căldură conform EN 442 20 °C - 55/45 [W] | 113 - 4231 |
| Emisia de căldură conform EN 442 20 °C - 75/65 [W] | 218 - 8476 |
| Emisia de căldură conform EN 442 20 °C - 70/40 [W] | 126 - 4766 |
| Emisia de căldură conform laboratorului EN 442 | Da |
| N-exponent | 1.2803 - 1.36 |
| Presiune maximă de operare [bar] | 0.01 |
| Conținut de apă [l] | 0.68 - 34.58 |
| Culoare standard | Da |
| Culoare | Alb |
| Numărul RAL | 9016 |
| Grad de luciu | Lucios |
| Bandele sudate | Nu / Da |
| Cu margini laterale | Da |
| Cu căptușeală superioară | Da |
| Pliabil | Da |
| Numărul de conexiuni standard | 2 |
| Conexiune 1, colțul din stânga jos | Conexiune dublă, ieșire-întrare |
| Conexiune 3, partea stângă sus | Vana de control |
| Conexiune 6, partea dreaptă sus | Vana de control |
| Conexiune 8, colțul din dreapta jos | Conexiune dublă, intrare-ieșire |
| Dimensiunea filetului (inch) | 1/2 inch |
| Conexiune cu filet | Filet interior |
| Cu bloc de conexiuni | Nu |
| Cu conexiune la un singur punct | Nu |
| Cu conexiune de de-aerare | Da |
| Cu de-aerator | Da |
| Cu posibilitate de drenaj (conexiune) | Da |
| Cu supapă de drenaj | Nu |
| Cu supapă termostatică integrată | Da |
| Cu butonul de termostat | Nu |
| Cu suporturi de perete | Da |
| Potrivit pentru elementul electric | Nu |
| Cu element electric | Nu |
| Cu dopuri oarbe | Nu |
| Cu material de montaj | Da |
| Potrivit pentru suport de prosoape | Nu |
| Cu suport pentru prosoape | Nu |
| Cu nișă pentru prosoape | Nu |
| Potrivit pentru raft | Nu |
| Watt pe Metru [W/m] | 546 - 3260 |
| Factorul K | 1.361 - 41.456 |
| Emisia de căldură conform EN 442 20 °C - 45/30 [W] | 51 - 1857 |
| Emisia de căldură conform EN 442 20 °C - 45/35 [W] | 65 - 2368 |
| Emisia de căldură conform EN 442 20 °C - 50/30 [W] | 59 - 2144 |
| Emisia de căldură conform EN 442 20 °C - 55/30 [W] | 66 - 2431 |
| Emisia de căldură conform EN 442 20 °C - 55/35 [W] | 82 - 3053 |
| Emisia de căldură conform EN 442 20 °C - 60/30 [W] | 74 - 2714 |
| Emisia de căldură conform EN 442 20 °C - 60/40 [W] | 107 - 4012 |
| Emisia de căldură conform EN 442 20 °C - 60/45 [W] | 122 - 4602 |
| Emisia de căldură conform EN 442 20 °C - 65/45 [W] | 133 - 5023 |
| Emisia de căldură conform EN 442 20 °C - 70/55 [W] | 177 - 6795 |
| Emisia de căldură conform EN 442 20 °C - 80/60 [W] | 215 - 8322 |
| Emisia de căldură conform EN 442 20 °C - 90/70 [W] | 277 - 10861 |
| Emisia de căldură conform EN 442 20 °C – 55/45 (Btu/h) | 386 - 14436 |
| Emisia de căldură conform EN 442 20 °C – 75/65 (Btu/h) | 744 - 28920 |
| Emisia de căldură conform EN 442 21 °C - 45/35 [W] | 60 - 2201 |
| Emisia de căldură conform EN 442 21 °C - 55/45 [W] | 108 - 4041 |
| Emisia de căldură conform EN 442 21 °C - 60/40 [W] | 102 - 3817 |
| Emisia de căldură conform EN 442 21 °C - 75/65 [W] | 213 - 8246 |
| Emisia de căldură conform EN 442 24 °C - 45/30 [W] | 34 - 1213 |
| Emisia de căldură conform EN 442 24 °C - 45/35 [W] | 48 - 1718 |
| Emisia de căldură conform EN 442 24 °C - 50/30 [W] | 40 - 1449 |
| Emisia de căldură conform EN 442 24 °C - 55/45 [W] | 92 - 3425 |
| Emisia de căldură conform EN 442 24 °C - 60/40 [W] | 87 - 3241 |
| Emisia de căldură conform EN 442 24 °C - 60/45 [W] | 102 - 3821 |
| Temperatura maximă de operare [°C] | 110 |
| Direcția de montare | Orizontal |
| Numărul de suporturi de perete | 2 - 3 |
| Numărul de suporturi pentru podea | 0 - 4 |
| Dioxid de carbon/kg echivalent per kilogramul de material | 2.8 |
| Dioxid de carbon/kg echivalent per KW al căldurii emise | 54.66 |
| Greutate [kg] | 1.182 - 174.192 |
