Colector industrial
Distribuie apă în sistemele radiante industriale
- Rezistență ridicată
- Ușurință în instalare
- Control precis al temperaturii și presiunii în sistemele de încălzire și răcire
- Versatilitate în utilizare pentru diverse aplicații industriale și rezidențiale
- Compatibilitate cu diverse sisteme de încălzire și răcire
Descrierea produsului

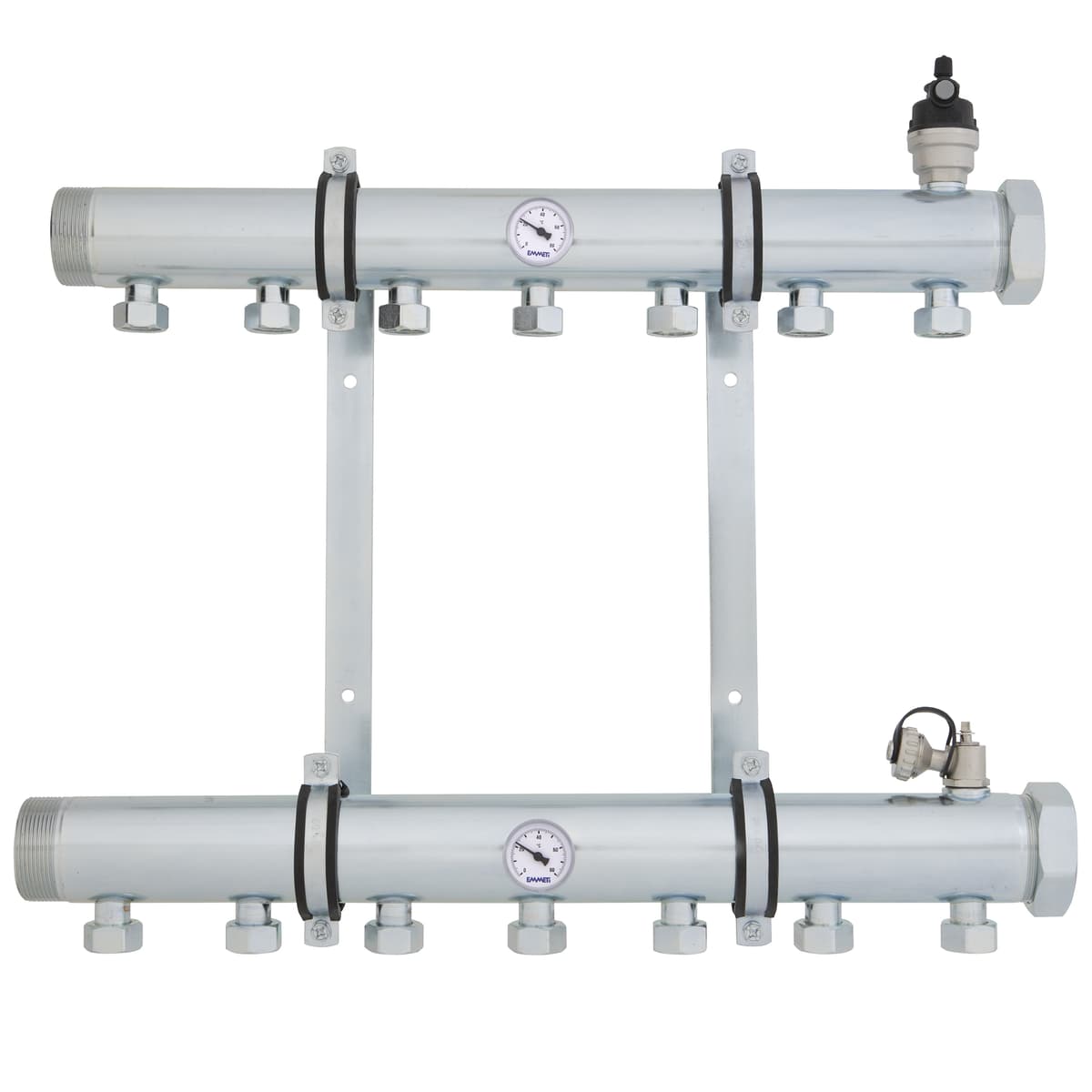

Colectorul industrial este proiectat pentru distribuția centralizată a apei de încălzire și răcire în sistemele radiante în pardoseală. Fabricat din oțel tras și zincat, oferă rezistență și durabilitate. Include dopuri oarbe, supape de încărcare/descărcare și termometre pentru un control precis. Este ideal pentru aplicații industriale, suportând temperaturi de până la 110 °C și presiuni de până la 10 bar.
Specificații tehnice
| Clasă ETIM | EC010292 - Manifold pentru circuite hidronice |
|---|---|
| Tip de conexiune partea principală | 2-pipe |
| Potrivit pentru răcire | Da |
| Material | Oțel inoxidabil - Alama |
| Poziționați conexiunea principală | Stânga - Stânga/dreapta |
| Conexiune principală | Filer extern cilindric BSPP-G (ISO 228-1) - Filet interior cilindric BSPP-G (ISO 228-1) |
| Diametru nominal conexiune principală | 1 inch (25) |
| Diametrul exterior al conductei conexiune principală [mm] | 17 - 25 |
| Cu supape pe conexiunea principală | Da / Nu |
| Presiune maximă de operare [bar] | 0 |
| Cu robinet de amestecare | Nu |
| Extensibil | Da |
| Numărul maxim de grupuri de expansiune | 2 |
| Manifold multi-zonă | Da |
| Cu limită de temperatură | Nu |
| Cu supapă de sens unic | Nu |
| Cu pompă de circulație | Nu |
| Tip de pompă (pompă de sistem) | DC |
| Clasa de compresie a articolelor | PN 10 |
| Cu controler | Nu |
| Controlul echilibrului hidraulic | Static - None |
| Măsurarea debitului volumetric | None |
| Cu termometru | Da / Nu |
| Furnizare de măsurare a temperaturii | Analogic - None |
| Returnarea măsurării temperaturii | Analogic - None |
| Cu de-aerare | Da |
| Cu manometru | Nu |
| Cu supapă de umplere și de drenare | Da |
| Cu robinet de umplere/evacuare | Da / Nu |
| Numărul grupurilor secundare | 2 - 12 |
| Conexiune secundară | Filer extern cilindric BSPP-G (ISO 228-1) - Euroconus |
| Diametru nominal conexiune secundară | 3/4 inch (20) |
| Grupuri închise | Da |
| Cu indicator de flux. | Nu / Da |
| Cu actuator termic | Nu |
| Actuator cu lungime de cursă [mm] | 2 |
| Cu supapă ceramică | Nu |
| Diferența minimă de presiune între fluxul secundar/întoarcere [kPa] | 2 - 5 |
| Cu suport de montare pe perete | Da / Nu |
| Lățime [mm] | 180 - 680 |
| Înălțime [mm] | 365 - 500 |
| Adâncime [mm] | 90 - 600 |
| Cu carcasă | Nu |
| Greutate [kg] | 1 - 12.3 |
Articole
| Cod articol | Descriere articol | Înălțime [mm] | Lățime [mm] | Adâncime [mm] | Greutate [kg] | Dioxid de carbon/kg echivalent per kilogramul de material |
|---|---|---|---|---|---|---|
| FBWMRBO1250422P0 | Manifold 12 circles | 405 | 680 | 90 | 1.3 | - |
| FBWMRBO0250422P0 | Manifold 2 circles | 405 | 180 | 90 | 3.2 | - |
| FBWMRBO0950422P0 | Manifold 9 circles | 365 | 530 | 90 | 8.2 | - |
| FBWMRBO1150422P0 | Manifold 11 circles | 405 | 630 | 90 | 10 | - |
| FBWMRBO0350422P0 | Manifold 3 circles | 405 | 230 | 90 | 3.9 | - |
| FBWMRBI0350A0000 | Industrial Manifold mod 3Loops | 500 | 258 | 350 | 5.6 | - |
| FBWMRBO1050422P0 | Manifold 10 circles | 365 | 580 | 90 | 8.9 | - |
| FBWMRBO0850422P0 | Manifold 8 circles | 365 | 480 | 90 | 7.5 | - |
| FBWMRBI0550A0000 | Industrial Manifold mod 5Loops | 500 | 418 | 550 | 1 | - |
| FBWMRBO0750422P0 | Manifold 7 circles | 405 | 430 | 90 | 6.8 | - |
