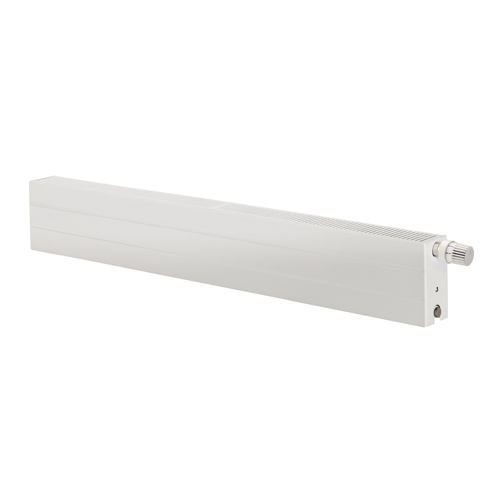

Plint RD
Najniższy grzejnik panelowy z ozdobnym panelem po obu stronach
- Wszechstronny montaż
- Nowoczesny design
- Wysoka wydajność
- Trwałość
- Dostępność różnych kolorów na zamówienie
Opis produktu
Grzejnik panelowy Plint RD przeznaczony jest do systemów ogrzewania wodnego. Plint RD podłączany jest z dołu lub po demontażu wkładki zaworowej - z boku. Wyróżnia się gładkim wykończeniem płyty czołowej jak i tylnej, z lekkimi przetłoczeniami poziomymi na całej jego długości. Pozwala to na uzyskanie nie tylko efektywnej, ale także estetycznej instalacji grzewczej. Dzięki oszczędnej stylistyce i szerokiej palecie dostępnych kolorów te naścienne lub stojące grzejniki są niezwykle uniwersalne – pasują zarówno do wnętrz nowoczesnych, jak i klasycznych. Wyposażenie: zawór termostatyczny z regulacją wstępną. Standardowe wykończenie grzejnika w kolorze białym RAL 9016. Inne kolory z palety RAL na zamówienie. Okres gwarancji wynosi 10 lat.
Specyfikacje techniczne
| ETIM Class | EC011022 - Grzejnik płytowy |
|---|---|
| Materiał | Stal |
| Rodzaj | 21 - 22 - 33 - 44 |
| Rodzaj powierzchni płyty czołowej | Płaski gładki |
| Z wodonośną płytą czołową | Nie |
| Do pomieszczenia wilgotnego | Nie |
| Wysokość [mm] | 200 |
| Długość [mm] | 600 - 3000 |
| Głębokość [mm] | 74 - 206 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [W] | 165 - 1999 |
| Moc grzewcza zgodnie z EN 442 20 °C - 75/65 [W] | 322 - 3963 |
| Moc grzewcza zgodnie z EN 442 20°C - 70/40 [W] | 185 - 2247 |
| Moc cieplna potwierdzona przez laboratorium certyfikacyjne wg EN 442 | Tak |
| Wykładnik potęgowy n | 1.3136 - 1.3458 |
| Maks. ciśnienie robocze [bar] | 10 |
| Zawartość wody (pojemność) [l] | 1.5 - 16.5 |
| Kolor standardowy | Tak |
| Kolor | Biały |
| Numer RAL | 9016 |
| Oznaczenie połysku | Błyszczący |
| Przyspawane uchwyty mocujące | Nie |
| Z osłonami bocznymi | Tak |
| Z pokrywą górną | Tak |
| Składany | Tak |
| Liczba standardowych przyłączy | 2 |
| Przyłącze 1, na dole po lewej | Podwójne przyłącze, odpływ-dopływ |
| Przyłącze 3, na lewej stronie u góry | Zawór regulacyjny |
| Przyłącze 6, na prawej stronie u góry | Zawór regulacyjny |
| Przyłącze 8, na dole po prawej | Podwójne przyłącze, dopływ-odpływ |
| Rozmiar gwintu (w calach) | 1/2 cala |
| Złącze gwintowe | Gwint wewnętrzny |
| Z blokiem połączeniowym | Nie |
| Z przyłączem jednopunktowym | Nie |
| Ze złączem odpowietrzającym | Tak |
| Z odpowietrznikiem | Tak |
| Z możliwością spustu (wyprowadzenie) | Tak |
| Z zaworem spustowym | Nie |
| Ze zintegrowanym zaworem termostatycznym | Tak |
| Z głowicą termostatyczną | Nie |
| Ze wspornikami ściennymi | Nie |
| Do elementu elektrycznego | Nie |
| Z grzałką elektryczną | Nie |
| Z zaślepką zaworu | Nie |
| Z materiałem montażowym | Nie |
| Odpowiedni do uchwytu na ręczniki | Nie |
| Z wieszakiem/uchwytem na ręcznik | Nie |
| Z wnęką na ręcznik | Nie |
| Odpowiedni do półki | Nie |
| Watt na metr [W/m] | 537 - 1321 |
| Czynnik K | 1.89 - 20.993 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/30 [W] | 74 - 888 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/35 [W] | 94 - 1129 |
| Emisja ciepła zgodnie z EN 442 20 °C - 50/30 [W] | 85 - 1023 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/30 [W] | 96 - 1158 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/35 [W] | 120 - 1450 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/30 [W] | 107 - 1291 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/40 [W] | 156 - 1897 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/45 [W] | 179 - 2171 |
| Emisja ciepła zgodnie z EN 442 20 °C - 65/45 [W] | 194 - 2367 |
| Emisja ciepła zgodnie z EN 442 20 °C - 70/55 [W] | 260 - 3188 |
| Emisja ciepła zgodnie z EN 442 20 °C - 80/60 [W] | 317 - 3892 |
| Emisja ciepła zgodnie z EN 442 20 °C - 90/70 [W] | 409 - 5059 |
| Emisja ciepła zgodnie z EN 442 20 °C – 55/45 (Btu/h) | 563 - 6821 |
| Emisja ciepła zgodnie z EN 442 20 °C – 75/65 (Btu/h) | 1099 - 13522 |
| Emisja ciepła zgodnie z EN 442 21 °C - 45/35 [W] | 88 - 1050 |
| Emisja ciepła zgodnie z EN 442 21 °C - 55/45 [W] | 158 - 1910 |
| Emisja ciepła zgodnie z EN 442 21 °C - 60/40 [W] | 149 - 1806 |
| Emisja ciepła zgodnie z EN 442 21 °C - 75/65 [W] | 314 - 3857 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/30 [W] | 49 - 584 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/35 [W] | 69 - 823 |
| Emisja ciepła zgodnie z EN 442 24 °C - 50/30 [W] | 58 - 695 |
| Emisja ciepła zgodnie z EN 442 24 °C - 55/45 [W] | 134 - 1623 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/40 [W] | 127 - 1537 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/45 [W] | 149 - 1808 |
| Maks. temperatura pracy [°C] | 110 |
| Kierunek montażu | Poziomy |
| Liczba uchwytów ściennych | 2 - 4 |
| Liczba uchwytów podłogowych | 2 - 4 |
| Zawartość wody na metr [l] | 2.5 - 5.5 |
| CO2/kg ekwiwalent na kg materiału | 2.8 |
| CO2/kg ekwiwalent na kW dostarczonego ciepła przez artykuły | 54.66 |
| Waga [kg] | 8.299 - 85.139 |
| Waga na metr [kg] | 16.6 - 29.8 |
Kalkulator
Numery katalogowe
| Kod produktu | Opis produktu | Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [W] | Wysokość [mm] | Długość [mm] | Głębokość [mm] | Zawartość wody (pojemność) [l] | Waga [kg] | CO2/kg ekwiwalent na kg materiału |
|---|---|---|---|---|---|---|---|---|
| F0G2102006015300 | Plint RD 21s 200x 600 | 165 | 200 | 600 | 74 | 1.5 | 8.299 | 2.8 |
| F0G2102007015300 | Plint RD 21s 200x 700 | 192 | 200 | 700 | 74 | 1.75 | 10.09 | 2.8 |
| F0G2102008015300 | Plint RD 21s 200x 800 | 220 | 200 | 800 | 74 | 2 | 11.2 | 2.8 |
| F0G2102009015300 | Plint RD 21s 200x 900 | 247 | 200 | 900 | 74 | 2.25 | 12.396 | 2.8 |
| F0G2102010015300 | Plint RD 21s 200x1000 | 275 | 200 | 1000 | 74 | 2.5 | 13.8 | 2.8 |
| F0G2102011015300 | Plint RD 21s 200x1100 | 302 | 200 | 1100 | 74 | 2.75 | 15.24 | 2.8 |
| F0G2102012015300 | Plint RD 21s 200x1200 | 329 | 200 | 1200 | 74 | 3 | 16.599 | 2.8 |
| F0G2102014015300 | Plint RD 21s 200x1400 | 384 | 200 | 1400 | 74 | 3.5 | 19.84 | 2.8 |
| F0G2102016015300 | Plint RD 21s 200x1600 | 439 | 200 | 1600 | 74 | 4 | 22.36 | 2.8 |
| F0G2102018015300 | Plint RD 21s 200x1800 | 494 | 200 | 1800 | 74 | 4.5 | 24.82 | 2.8 |
