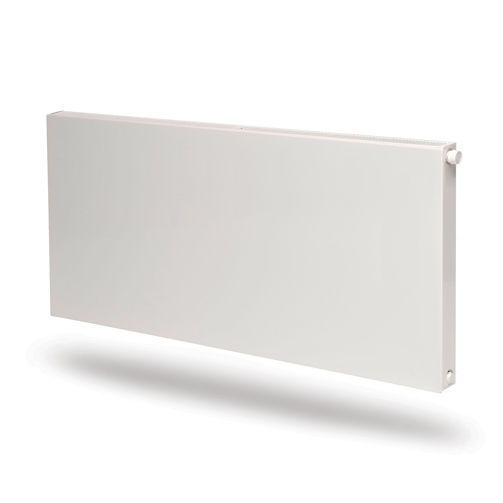

Plan Ventil Hygiene
Higieniczny grzejnik panelowy z płaską płytą, z podłączeniem dolnym
- Higieniczna konstrukcja
- Trwała konstrukcja
- Wysokie ciśnienie robocze
- Różnorodność rozmiarów
- Łatwy montaż
Opis produktu
Grzejnik płytowy Plan Ventil Hygiene charakteryzuje się całkowicie gładką płytą przednią. Jest ona przyklejona do profilowanej bazowej płyty grzejnej w taki sposób, że patrząc od przodu nie widać żadnych wystających krawędzi. Grzejnik ten, ze względu na brak elementów konwekcyjnych, osłon bocznych i osłony górnej typu grill, przeznaczony jest do stosowania w obiektach służby zdrowia i innych obiektach o podwyższonych wymaganiach higienicznych. Standardowe wykończenie w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie). Zawieszenia w komplecie z grzejnikiem. Okres gwarancji wynosi 10 lat.
Specyfikacje techniczne
| Materiał | Stal |
|---|---|
| Rodzaj | 10 - 20 - 30 |
| Rodzaj powierzchni płyty czołowej | Płaski gładki |
| Z wodonośną płytą czołową | Nie |
| Do pomieszczenia wilgotnego | Nie |
| Wysokość [EU570448] | 300 - 900 |
| Długość [EU570448] | 400 - 3000 |
| Głębokość [EU570448] | 49 - 154 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [EU570054] | 64 - 2154 |
| Moc grzewcza zgodnie z EN 442 20 °C - 75/65 [EU570054] | 125 - 4200 |
| Moc grzewcza zgodnie z EN 442 20°C - 70/40 [EU570054] | 72 - 2415 |
| Moc cieplna potwierdzona przez laboratorium certyfikacyjne wg EN 442 | Tak |
| Wykładnik potęgowy n | 1.2648 - 1.3153 |
| Maks. ciśnienie robocze [EU570056] | 0.01 |
| Zawartość wody (pojemność) [EU570403] | 0.68 - 29.4 |
| Kolor standardowy | Tak |
| Kolor | Biały |
| Numer RAL | 9016 |
| Oznaczenie połysku | Błyszczący |
| Przyspawane uchwyty mocujące | Nie |
| Z osłonami bocznymi | Nie |
| Z pokrywą górną | Nie |
| Składany | Tak |
| Liczba standardowych przyłączy | 2 |
| Przyłącze 1, na dole po lewej | Podwójne przyłącze, odpływ-dopływ |
| Przyłącze 3, na lewej stronie u góry | Zawór regulacyjny |
| Przyłącze 6, na prawej stronie u góry | Zawór regulacyjny |
| Przyłącze 8, na dole po prawej | Podwójne przyłącze, dopływ-odpływ |
| Rozmiar gwintu (w calach) | 1/2 cala |
| Złącze gwintowe | Gwint wewnętrzny |
| Z blokiem połączeniowym | Nie |
| Z przyłączem jednopunktowym | Nie |
| Ze złączem odpowietrzającym | Tak |
| Z odpowietrznikiem | Tak |
| Z możliwością spustu (wyprowadzenie) | Tak |
| Z zaworem spustowym | Nie |
| Ze zintegrowanym zaworem termostatycznym | Tak |
| Z głowicą termostatyczną | Nie |
| Ze wspornikami ściennymi | Nie |
| Do elementu elektrycznego | Nie |
| Z grzałką elektryczną | Nie |
| Z zaślepką zaworu | Nie |
| Z materiałem montażowym | Nie |
| Odpowiedni do uchwytu na ręczniki | Nie |
| Z wieszakiem/uchwytem na ręcznik | Nie |
| Z wnęką na ręcznik | Nie |
| Odpowiedni do półki | Nie |
| Watt na metr [EU000020] | 313 - 1927 |
| Czynnik K | 0.753 - 25.255 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/30 [EU570054] | 29 - 976 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/35 [EU570054] | 37 - 1233 |
| Emisja ciepła zgodnie z EN 442 20 °C - 50/30 [EU570054] | 33 - 1121 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/30 [EU570054] | 38 - 1265 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/35 [EU570054] | 47 - 1574 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/30 [EU570054] | 42 - 1405 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/40 [EU570054] | 61 - 2047 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/45 [EU570054] | 70 - 2335 |
| Emisja ciepła zgodnie z EN 442 20 °C - 65/45 [EU570054] | 76 - 2540 |
| Emisja ciepła zgodnie z EN 442 20 °C - 70/55 [EU570054] | 101 - 3396 |
| Emisja ciepła zgodnie z EN 442 20 °C - 80/60 [EU570054] | 123 - 4127 |
| Emisja ciepła zgodnie z EN 442 20 °C - 90/70 [EU570054] | 159 - 5330 |
| Emisja ciepła zgodnie z EN 442 20 °C – 55/45 (Btu/h) | 218 - 7349 |
| Emisja ciepła zgodnie z EN 442 20 °C – 75/65 (Btu/h) | 427 - 14330 |
| Emisja ciepła zgodnie z EN 442 21 °C - 45/35 [EU570054] | 34 - 1149 |
| Emisja ciepła zgodnie z EN 442 21 °C - 55/45 [EU570054] | 61 - 2061 |
| Emisja ciepła zgodnie z EN 442 21 °C - 60/40 [EU570054] | 58 - 1951 |
| Emisja ciepła zgodnie z EN 442 21 °C - 75/65 [EU570054] | 122 - 4091 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/30 [EU570054] | 19 - 648 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/35 [EU570054] | 27 - 906 |
| Emisja ciepła zgodnie z EN 442 24 °C - 50/30 [EU570054] | 23 - 769 |
| Emisja ciepła zgodnie z EN 442 24 °C - 55/45 [EU570054] | 52 - 1758 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/40 [EU570054] | 50 - 1667 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/45 [EU570054] | 58 - 1953 |
| Maks. temperatura pracy [EU570073] | 110 |
| Kierunek montażu | Poziomy |
| Liczba uchwytów ściennych | 2 - 6 |
| Liczba uchwytów podłogowych | 0 |
| CO2/kg ekwiwalent na kg materiału | 2.8 |
| CO2/kg ekwiwalent na kW dostarczonego ciepła przez artykuły | 54.66 |
| Waga [EU570039] | 1.365 - 113.778 |
