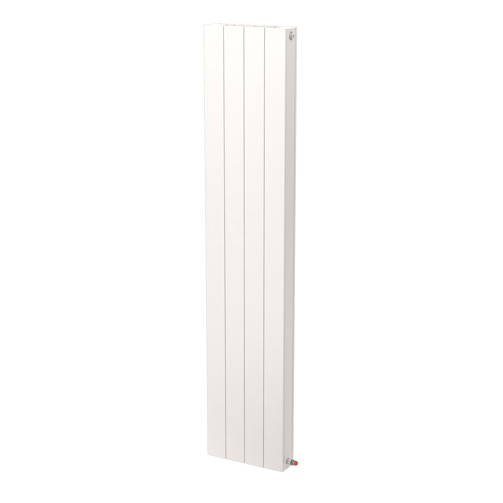

Narbonne V VT
Pionowy, modułowy grzejnik dekoracyjny z podłączeniem dolnym
- Kompaktowy design oszczędzający miejsce
- Wszechstronny montaż
- Wysoka wydajność cieplna
- Trwałe wykończenie
- Regulacja przepływu
Opis produktu
Grzejnik dekoracyjny Narbonne V VT zbudowany jest z kilku połączonych ze sobą profilowanych stalowych elementów grzejnych o prostokątnym przekroju. Model Narbonne V VT jest wyposażony w dwie osłony boczne, ale nie posiada górnej kratki maskującej. Profile grzewcze są montowane pionowo, tak aby zachować odstęp między nimi o szerokości 2 mm, niezbędny do kompensacji rozszerzalności cieplnej elementów i umożliwiający idealne pokrycie lakierem całej powierzchni konwektora. Standardowe wykończenie grzejnika w kolorze białym RAL 9016. Inne kolory z palety RAL na zamówienie. Okres gwarancji wynosi 10 lat.
Specyfikacje techniczne
| Materiał | Stal |
|---|---|
| Gatunek materiału | Inne |
| Liczba rur | 3 - 24 |
| Wysokość [EU570448] | 1600 - 2000 |
| Długość [EU570448] | 214 - 862 |
| Głębokość [EU570448] | 68 - 93 |
| Kształt rury promieniującej | Prostokątny |
| Kształt kolektora | Okrągły |
| Sposób instalacji | Pionowy |
| Rura promieniująca | Pionowy |
| Model grzejnika | Prosty |
| Model grzejnika ręcznikowego | Nie |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [EU570054] | 182 - 1708 |
| Moc grzewcza zgodnie z EN 442 20 °C - 75/65 [EU570054] | 372 - 3458 |
| Moc grzewcza zgodnie z EN 442 20°C - 70/40 [EU570054] | 206 - 1927 |
| Wykładnik potęgowy n | 1.3562 - 1.4056 |
| Maks. ciśnienie robocze [EU570056] | 5 - 8 |
| Zawartość wody (pojemność) [EU570403] | 2.43 - 23.89 |
| Z grzejnikiem wentylatorowym | Nie |
| Kolor standardowy | Tak |
| Kolor | Biały |
| Numer RAL | 9016 |
| Oznaczenie połysku | Błyszczący |
| Zabezpieczenie powierzchni | Lakierowanie |
| Do pomieszczenia wilgotnego | Nie |
| Odpowiedni do uchwytu na ręczniki | Nie |
| Z wieszakiem/uchwytem na ręcznik | Nie |
| Z lustrem | Nie |
| Sposób montażu | Na ścianie |
| Z osłonami bocznymi | Tak |
| Z pokrywą górną | Nie |
| Obrotowy | Nie |
| Do stosowania w obiegach CWU | Nie |
| Liczba standardowych przyłączy | 2 |
| Przyłącze 1, na dole po lewej | Podwójne przyłącze, dopływ-odpływ |
| Przyłącze 8, na dole po prawej | Podwójne przyłącze, odpływ-dopływ |
| Rozmiar gwintu (w calach) | 3/4 cala |
| Z przyłączem jednopunktowym | Nie |
| Złącze gwintowe | Gwint zewnętrzny |
| Z blokiem połączeniowym | Nie |
| Ze złączem odpowietrzającym | Tak |
| Z odpowietrznikiem | Tak |
| Z możliwością spustu (wyprowadzenie) | Tak |
| Z zaworem spustowym | Nie |
| Ze zintegrowanym zaworem termostatycznym | Tak |
| Z głowicą termostatyczną | Nie |
| Z konsolami | Nie |
| Do elementu elektrycznego | Nie |
| Z zaślepką zaworu | Nie |
| Z materiałem montażowym | Nie |
| Odpowiedni do półki | Nie |
| Z półką | Nie |
| Watt na metr [EU000020] | 1738 - 4012 |
| Czynnik K | 1.56 - 15.605 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/30 [EU570054] | 78 - 740 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/35 [EU570054] | 100 - 948 |
| Emisja ciepła zgodnie z EN 442 20 °C - 50/30 [EU570054] | 90 - 857 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/30 [EU570054] | 103 - 973 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/35 [EU570054] | 130 - 1227 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/30 [EU570054] | 115 - 1088 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/40 [EU570054] | 172 - 1619 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/45 [EU570054] | 198 - 1860 |
| Emisja ciepła zgodnie z EN 442 20 °C - 65/45 [EU570054] | 217 - 2033 |
| Emisja ciepła zgodnie z EN 442 20 °C - 80/60 [EU570054] | 365 - 3395 |
| Emisja ciepła zgodnie z EN 442 20 °C - 90/70 [EU570054] | 480 - 4448 |
| Emisja ciepła zgodnie z EN 442 20 °C – 55/45 (Btu/h) | 621 - 5828 |
| Emisja ciepła zgodnie z EN 442 20 °C – 75/65 (Btu/h) | 1269 - 11799 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/30 [EU570054] | 50 - 480 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/35 [EU570054] | 72 - 684 |
| Emisja ciepła zgodnie z EN 442 24 °C - 50/30 [EU570054] | 60 - 575 |
| Emisja ciepła zgodnie z EN 442 24 °C - 55/30 [EU570054] | 70 - 669 |
| Emisja ciepła zgodnie z EN 442 24 °C - 55/35 [EU570054] | 98 - 929 |
| Emisja ciepła zgodnie z EN 442 24 °C - 55/45 [EU570054] | 146 - 1378 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/30 [EU570054] | 80 - 763 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/40 [EU570054] | 138 - 1303 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/45 [EU570054] | 164 - 1540 |
| Emisja ciepła zgodnie z EN 442 24 °C - 65/45 [EU570054] | 181 - 1700 |
| Emisja ciepła zgodnie z EN 442 24 °C - 80/60 [EU570054] | 324 - 3015 |
| Emisja ciepła zgodnie z EN 442 24 °C - 90/70 [EU570054] | 429 - 3984 |
| Maks. temperatura pracy [EU570073] | 110 |
| Wariant | 10 - 11 - 20 - 21 |
| Kierunek montażu | Pionowy |
| Liczba uchwytów ściennych | 2 |
| Liczba uchwytów podłogowych | 0 |
| Waga [EU570039] | 9.3933 - 126.58 |
