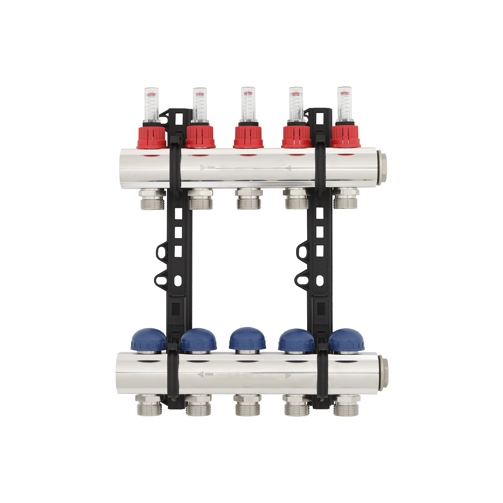

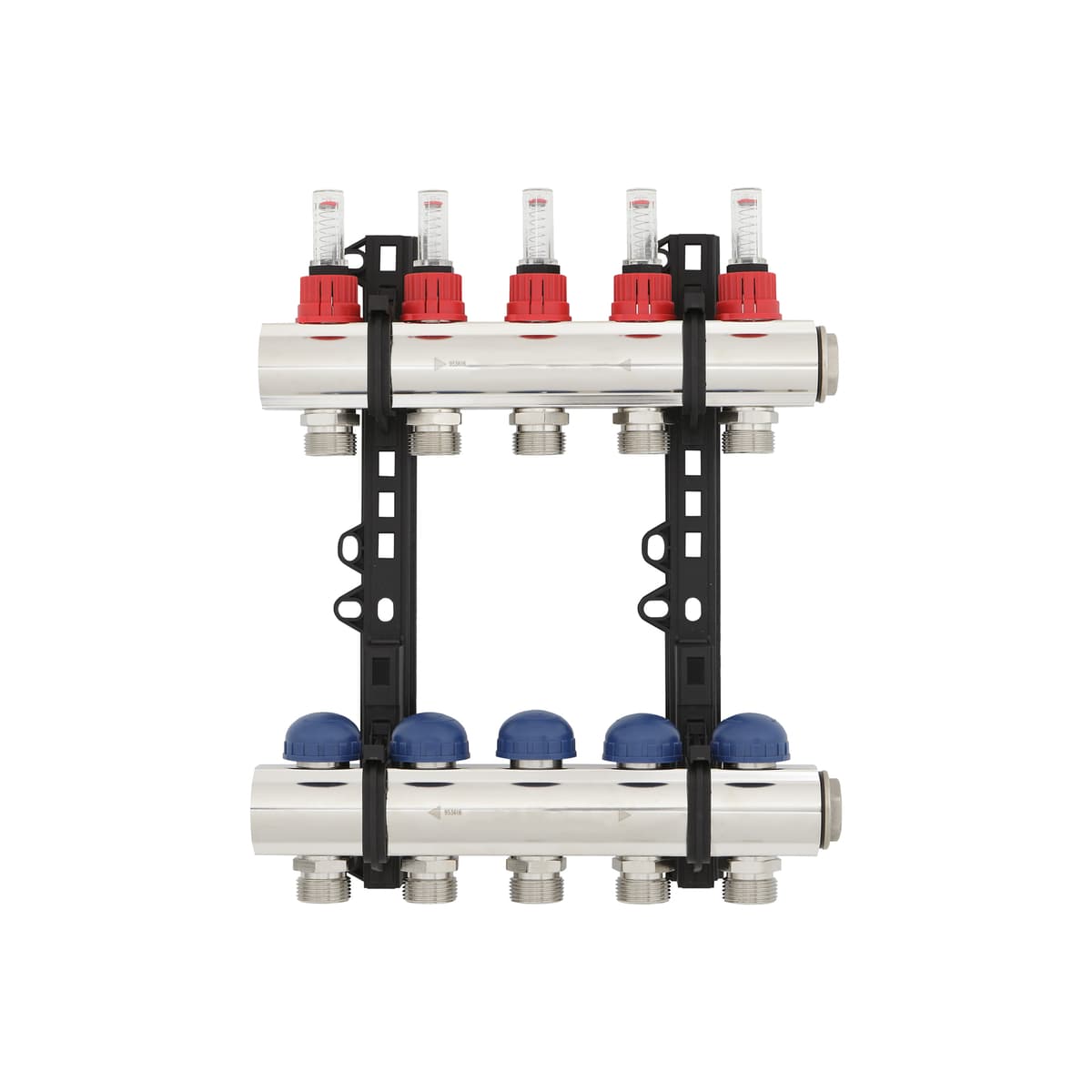

Rozdzielacz Invest
Mosiężny niklowany rozdzielacz do ogrzewania podłogowego
- Mosiężny niklowany
- Fabrycznie zmontowany
- Łatwy montaż i obsługa
Opis produktu
Rozdzielacze INVEST mosiężne niklowane o profilu 1” z gwintem wewnętrznym 1”, fabrycznie zmontowane, poddane powietrznej próbie szczelności przy ciśnieniu 10 bar, w opakowaniu jest instrukcja w języku polskim. W komplecie: wskaźniki przepływu 0-4 l/min z funkcją pamięci nastawy wstępnej, wkładki zaworowe przystosowane do montażu głowic termoelektrycznych z adapterem M30x1,5, belki wyposażone w 2 korki zaślepiające, króćce przyłączeniowe z eurostożkiem i gwintem ¾”, uchwyty montażowe z tworzywa sztucznego z funkcją szybkiego montażu/demontażu. UWAGA: po zamontowaniu zaworów odpowietrzająco-
spustowych i zaworów kulowych szerokość rozdzielacza zwiększy się o 116 mm.
Specyfikacje techniczne
| ETIM Class | EC010292 - Rozdzielacz do ogrzewania/chłodzenia podłogowego |
|---|---|
| Rodzaj połączenia strony pierwotnej | 2-rurowy |
| Do instalacji chłodniczych | Tak |
| Materiał | Stal nierdzewna |
| Układ/miejsce przyłącza po stronie pierwotnej | Lewy |
| Rodzaj przyłącza głównego | Gwint zewnętrzny gazowy walcowy (BSPP) |
| Średnica nominalna po stronie pierwotnej | 1 cal (25) |
| Średnica zewnętrzna rury przyłącza po stronie pierwotnej [mm] | 17 |
| Z zaworami po stronie pierwotnej | Tak |
| Maks. ciśnienie robocze [bar] | 0 |
| Z zaworem mieszającym | Nie |
| Rozszerzalny | Tak |
| Maks. liczba obiegów | 2 |
| Rozdzielacz wielostrefowy | Tak |
| Ogranicznik temperatury | Nie |
| Z zaworem zwrotnym | Nie |
| Z pompą obiegową | Nie |
| Rodzaj pompy (obieg pompy) | DC |
| Klasa ciśnienia urządzenia | PN 10 |
| Z regulatorem | Nie |
| Równoważenie hydrauliczne | Brak |
| Pomiar przepływu | Brak |
| Z termometrem | Tak |
| Pomiar temperatury zasilania | Analogowy |
| Pomiar temperatury powrotu | Analogowy |
| Z odpowietrznikiem | Tak |
| Ze wskaźnikiem ciśnienia / manometrem | Nie |
| Z zaworem do napełniania/opróżniania | Tak |
| Liczba grup obwodu wtórnego | 2 - 12 |
| Przyłącze obwodu wtórnego | Euroconus |
| Średnica nominalna po stronie wtórnej | 3/4 cala (20) |
| Grupy zamykane | Tak |
| Ze wskaźnikiem przepływu | Tak |
| Z siłownikiem termicznym | Nie |
| Siłownik przesunięcia wzdłużnego [mm] | 2 |
| Min. różnica ciśnień na zasilaniu/powrocie [kPa] | 2 |
| Ze wspornikiem do mocowania ściennego | Tak |
| Szerokość [mm] | 180 - 680 |
| Wysokość [mm] | 320 |
| Głębokość [mm] | 96 |
| Z obudową | Nie |
| Waga [kg] | 1.91 - 8.27 |
Numery katalogowe
| Kod produktu | Opis produktu | Wysokość [mm] | Szerokość [mm] | Głębokość [mm] | Waga [kg] | CO2/kg ekwiwalent na kg materiału |
|---|---|---|---|---|---|---|
| FBWMRNT0240300P0 | Rozdzielacz INVEST z rotametrami - 2 pętle | 320 | 180 | 96 | 1.91 | - |
| FBWMRNT0340300P0 | Rozdzielacz INVEST z rotametrami - 3 pętle | 320 | 230 | 96 | 2.55 | - |
| FBWMRNT0440300P0 | Rozdzielacz INVEST z rotametrami - 4 pętle | 320 | 280 | 96 | 3.17 | - |
| FBWMRNT0540300P0 | Rozdzielacz INVEST z rotametrami - 5 pętle | 320 | 330 | 96 | 3.81 | - |
| FBWMRNT0640300P0 | Rozdzielacz INVEST z rotametrami - 6 pętle | 320 | 380 | 96 | 4.45 | - |
| FBWMRNT0740300P0 | Rozdzielacz INVEST z rotametrami - 7 pętle | 320 | 430 | 96 | 5.41 | - |
| FBWMRNT0840300P0 | Rozdzielacz INVEST z rotametrami - 8 pętle | 320 | 480 | 96 | 5.73 | - |
| FBWMRNT0940300P0 | Rozdzielacz INVEST z rotametrami - 9 pętle | 320 | 530 | 96 | 6.35 | - |
| FBWMRNT1040300P0 | Rozdzielacz INVEST z rotametrami - 10 pętli | 320 | 580 | 96 | 6.98 | - |
| FBWMRNT1140300P0 | Rozdzielacz INVEST z rotametrami - 11 pętli | 320 | 630 | 96 | 7.63 | - |
