Squara
Kylpyhuoneeseen tarkoitettu paneeliradiaattori pyyhekuivaustoiminnolla.
- Soveltuu tilanlämmitykseen ja pyyhkeiden kuivaamiseen
- Viisi G 1/2” liitäntää mahdollistavat joustavan asennuksen
- Neliöputkirakenne mahdollistaa tasaisen lämmönjakautumisen
- Standardin EN 442 mukainen
- Seinään asennettava
Tuotekuvaus

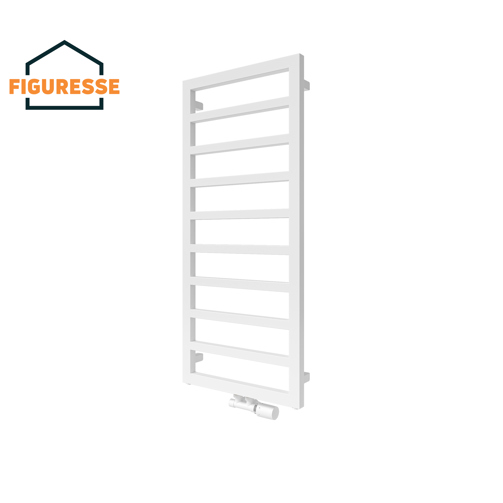

Squara on vesikiertoinen kylpyhuoneradiaattori, jossa on neliönmuotoiset lämmitysputket (30 × 30 mm) ja keräysputket (40 × 30 mm).
Radiaattorissa on viisi G 1/2” -liitäntää (kolme sivulla ja kaksi keskellä), mikä mahdollistaa joustavan kytkennän.
Maksimikäyttölämpötila on 95 °C ja käyttöpaine 8 bar.
Radiaattori kiinnitetään seinään neljällä teräksisellä seinäkiinnikkeellä.
Tuote täyttää EN 442 -standardin vaatimukset.
Tekniset tiedot
| ETIM Class | EC011023 - Pyyhekuivain, vedellä toimiva |
|---|---|
| Materiaali | teräs |
| Materiaalin laatu | muu |
| Korkeus [mm] | 1120 - 1840 |
| Pituus [mm] | 500 - 600 |
| Syvyys [mm] | 40 |
| Etäisyys seinästä etupinnalle [mm] | 72 - 80 |
| Vaakaputkien muoto | neliö |
| Kollektorien muoto | suorakulmainen |
| Asennus | pystysuora |
| Säteilyputki | vaakasuuntainen |
| Radiaattorin muoto | suora |
| Pyyhkeenkuivaimen malli | Kyllä |
| Lämmönluovutus EN 442 20 ° C - 55/45 [W] | 237 - 443 |
| Lämmönluovutus EN 442 20 °C - 75/65 [W] | 443 - 833 |
| N-eksponentti | 1.2162 - 1.2372 |
| Enimmäiskäyttöpaine [bar] | 8 |
| Vesitilavuus [l] | 5.5 - 9.97 |
| Puhallinlämmittimellä | Ei |
| Lämmityksen maksimiottoteho [W] | 400 - 800 |
| Vakioväri | Ei |
| Väri | musta - harmaa |
| RAL-numero | 7016 - 9005 |
| Kiiltoaste | matta |
| Pinnan suojaus | lakattu |
| Kosteisiin tiloihin | Kyllä |
| Peilillä | Ei |
| Asennustapa | seinä |
| Päätylevyllä | Ei |
| Päälliritillä | Ei |
| Käännettävä | Ei |
| Sopii kuumavesipiiriin | Ei |
| Kierrekoko (tuuma) | 1/2" |
| Yksipisteliitännällä | Ei |
| Kierreliitäntä | sisäkierre |
| Ilmastusliitoksella | Kyllä |
| Ilmaruuvilla | Kyllä |
| Tyhjennysmahdollisuus (liitäntä) | Kyllä |
| Tyhjennysaukolla | Ei |
| Integroidulla venttiili-insatsilla | Ei |
| Kannattimilla | Kyllä |
| Sokkotulpalla | Kyllä |
| Kerroin K | 3.701 - 6.588 |
| Watti Absoluuttinen [W] | 443 - 833 |
| Lämmönluovutus EN 442 20 ° C - 45/35 [W] | 237 - 443 |
| Maksimi käyttölämpötila [°C] | 110 |
| Variant | Straight |
| Paino [kg] | 11 - 20.2 |
Laskurit
Tuotteet
| Tuotenumero | Tuotekuvaus | Lämmönluovutus EN 442 20 ° C - 55/45 [W] | Korkeus [mm] | Pituus [mm] | Syvyys [mm] | Vesitilavuus [l] | Paino [kg] | CO2/Kg ekvivalentti per kg materiaalia |
|---|---|---|---|---|---|---|---|---|
| FHVA011205000N00 | Squara 1120x500 RAL 9016 | 237 | 1120 | 500 | 40 | 5.5 | 11 | - |
| FHVA011205000N0S0022 | Squara 1120x500 RAL 7016 Matt | 237 | 1120 | 500 | 40 | 5.5 | 11 | - |
| FHVA011205000N0S0029 | Squara 1120x500 RAL 9005 Matt | 237 | 1120 | 500 | 40 | 5.5 | 11 | - |
| FHVA011206000N00 | Squara 1120x600 RAL 9016 | 275 | 1120 | 600 | 40 | 6.27 | 12.6 | - |
| FHVA011206000N0S0022 | Squara 1120x600 RAL 7016 Matt | 275 | 1120 | 600 | 40 | 6.27 | 12.6 | - |
| FHVA011206000N0S0029 | Squara 1120x600 RAL 9005 Matt | 275 | 1120 | 600 | 40 | 6.27 | 12.6 | - |
| FHVA013605000N00 | Squara 1360x500 RAL 9016 | 284 | 1360 | 500 | 40 | 6.58 | 13.1 | - |
| FHVA013605000N0S0022 | Squara 1360x500 RAL 7016 Matt | 284 | 1360 | 500 | 40 | 6.58 | 13.1 | - |
| FHVA013605000N0S0029 | Squara 1360x500 RAL 9005 Matt | 284 | 1360 | 500 | 40 | 6.58 | 13.1 | - |
| FHVA013606000N00 | Squara 1360x600 RAL 9016 | 328 | 1360 | 600 | 40 | 7.5 | 15.1 | - |
