La sfârşitul anului trecut au fost oferite spre vânzare două noi modele de radiatoare sub marca Purmo: Narbonne şi Narbonne VT. Aceste radiatoare sunt fabricate în Austria, şi de acolo sunt exportate pe piaţa noastră, dar şi către majoritatea ţărilor Europei de Vest, precum şi către Rusia, Lituania şi Ucraina.
Datorită aspectului modern şi elegant, dimensiunea mică precum şi posibilitatea de ascundere completă a utilajului în canalele de sub pardoseală, radiatoarele Narbone şi Narbone VT sunt deseori alese de către clienţii noştri care organizează birouri şi magazine, dar şi de către persoanele care le instalează în apartamente sau în casele de familie.
Acestea au fost proiectate special cu gândul la încălzirea încăperilor cu mai multe ferestre, precum şi a celor unde parapetele sub ferestrele mari au fost montate relativ mai jos. În astfel de locuri, un radiator clasic de înălţime normală pur şi simplu nu va încăpea. În astfel de situaţii radiatoarele Narbonne şi Narbonne VT vor constitui o soluţie optimă, deoarece proprietatea caracteristică a acestora este înălţimea mică. Pentru informaţia dumneavoastră: cel mai jos radiator cu placă Purmo are 30 de centimetri înălţime, iar înălţimea minimă a radiatoarelor Narbonne este de ... 7 cm! Dar sortimentul din care puteţi alege este mult mai mare, deoarece radiatoarele Narbonne sunt produse şi la înălţimile de: 14, 21 şi 28 cm. Acest fapt permite compunerea sistemului de încălzire în orice interior – alegerea lungimii adecvate a radiatorului este posibilă în intervalul 50 şi 400 de cm.
Există şi o astfel de posibilitate ca radiatoarele să nu fie deloc vizibile - Narbonne şi Narbonne VT îşi pot găsi locul pe postul unor echipamente montate în canalele deschise de sub suprafaţa pardoselii. Radiatorul instalat în acest mod emană căldura către încăpere prin acoperirea în culoare azur a canalului care este montată la nivelul pardoselii. Această soluţie permite ascunderea totală a sistemelor de încălzire, ceea ce face să crească valorile estetice ale interiorului încăperii.
Estetica şi designul aspectului exterior sunt două mari puncte forte ale noilor radiatoare fabricate de către firma noastră. Astfel, de exemplu suprafaţa superioară a radiatorului a fost acoperită cu o carcasă de tip „grătar”, iar marginile laterale au fost placate cu carcase speciale. Culoarea radiatorului poate fi adaptată fără probleme la valorile estetice ale încăperii – se poate alege dintre toate culorile bogatei palete de culori RAL.
Radiatoarele Narbonne şi Narbonne VT – în varianta standard, la fel ca şi alte radiatoare cu placă nu pot fi utilizate în încăperile cu umiditate sporită, de exemplu în băi, piscine acoperite sau spălătorii. Cu gândul la aceste încăperi sunt produse special radiatoare de baie (cu scăriţă), care se întâlnesc foarte frecvent pe piaţa noastră.
Alegerea radiatorului adecvat din punct de vedere a dimensiunilor şi a culorii nu este un lucru dificil de realizat, în schimb calcularea puterii necesare a radiatorului este mult mai complicată. Pentru calcularea corectă a puterii de încălzire necesare, cel mai bine este să cereţi sfatul proiectantului instalaţiei de încălzire centrală sau să folosiţi programul de calculator Purmo SDG.
O chestiune foarte importantă este şi alegerea tipului de branşare a radiatorului – acest lucru trebuie luat în considerare în momentul achiziţionării.
Materialul din care sunt fabricate radiatoarele – profiluri din oţel de secţiune dreptunghiulară, cu grosimea de 1,5 mm.
Modelele Narbonne şi Narbonne VT pot fi achiziţionate numai la comandă. Firma Rettig Heating are cea mai mare reţea de distribuţie din Polonia, oferind toate radiatoarele Purmo, la peste o sută de distribuitori autorizaţi şi în câteva sute de puncte de vânzare, de aceea efectuarea comenzii în orice loc din Polonia nu ar trebui să constituie o problemă.
Radiatoarele posedă o garanţie de zece ani, de asemenea au atestate şi certificate de calitate din partea majorităţii ţărilor din Europa de Vest.
Materialul: | conductă din oţel cu secţiune dreptunghiulară |
Înălţimea radiatoarelor: |
orizontale: 70, 142, 214, 286 mm; |
Lungimea radiatoarelor: | 500, 600, 700, 800, 900,1000, 1100, 1200, 1300,1400, 1600, 1800, 2000, 2200, 2400, 2600, 2800, 3000, 3200, 3400, 3600, 3800, 4000 mm; |
Presiunea maximă de lucru: |
5 bar – varianta standard 8 bar – varianta de înaltă presiune |
Temperatura maximă: | 110 °C |
Vopsirea: | de suport: cataforeză KTL finală: prăfuire electrostatică |
Producţia: | în conformitate cu norma EN ISO 9001 |
Culoarea: | RAL 9016 alb, alte culori la comandă |
Declaraţia de conformitate: | PN-EN 442 |
Garanţia: | 10 ani |
Grosimea tablei de oţel conform cu normele EN-442
NA 11 |
NA 20 |
NA 22 |
NA 23 |
NA 34 |
NA 35 |
NA 46 |
|
înălţimea | 70 | |||||
---|---|---|---|---|---|---|
lungimea | tipurile | NA22 | NA23 | NA34 | NA35 | NA46 |
tz / tp [°C] | ||||||
500 | 75/65 | 212 | 262 | 331 | 405 | 475 |
70/55 | 172 | 213 | 272 | 331 | 389 | |
600 | 75/65 | 254 | 314 | 397 | 485 | 570 |
70/55 | 207 | 256 | 327 | 397 | 467 | |
700 | 75/65 | 297 | 367 | 463 | 566 | 665 |
70/55 | 241 | 299 | 381 | 463 | 545 | |
800 | 75/65 | 339 | 419 | 529 | 647 | 760 |
70/55 | 276 | 342 | 436 | 529 | 622 | |
900 | 75/65 | 382 | 472 | 595 | 728 | 855 |
70/55 | 310 | 384 | 490 | 595 | 700 | |
1000 | 75/65 | 424 | 524 | 661 | 809 | 950 |
70/55 | 345 | 427 | 545 | 661 | 778 | |
1100 | 75/65 | 466 | 576 | 727 | 890 | 1045 |
70/55 | 379 | 470 | 599 | 727 | 856 | |
1200 | 75/65 | 509 | 629 | 793 | 971 | 1140 |
70/55 | 414 | 512 | 654 | 794 | 933 | |
1300 | 75/65 | 551 | 681 | 859 | 1052 | 1235 |
70/55 | 448 | 555 | 708 | 860 | 1011 | |
1400 | 75/65 | 594 | 734 | 925 | 1133 | 1330 |
70/55 | 483 | 598 | 763 | 926 | 1089 | |
1600 | 75/65 | 678 | 838 | 1058 | 1294 | 1520 |
70/55 | 552 | 683 | 872 | 1058 | 1245 | |
1800 | 75/65 | 763 | 943 | 1190 | 1456 | 1710 |
70/55 | 621 | 769 | 981 | 1190 | 1400 | |
2000 | 75/65 | 848 | 1048 | 1322 | 1618 | 1900 |
70/55 | 690 | 854 | 1090 | 1323 | 1556 | |
2200 | 75/65 | 933 | 1153 | 1454 | 1780 | 2090 |
70/55 | 759 | 939 | 1198 | 1455 | 1711 | |
2400 | 75/65 | 1018 | 1258 | 1586 | 1942 | 2280 |
70/55 | 828 | 1025 | 1307 | 1587 | 1867 | |
2600 | 75/65 | 1102 | 1362 | 1719 | 2103 | 2470 |
70/55 | 897 | 1110 | 1416 | 1719 | 2022 | |
2800 | 75/65 | 1187 | 1467 | 1851 | 2265 | 2660 |
70/55 | 966 | 1196 | 1525 | 1852 | 2178 | |
3000 | 75/65 | 1272 | 1572 | 1983 | 2427 | 2850 |
70/55 | 1035 | 1281 | 1634 | 1984 | 2334 | |
3200 | 75/65 | 1357 | 1677 | 2115 | 2589 | |
70/55 | 1104 | 1366 | 1743 | 2116 | ||
3400 | 75/65 | 1442 | 1782 | 2247 | 2751 | |
70/55 | 1173 | 1452 | 1852 | 2249 | ||
3600 | 75/65 | 1526 | 1886 | 2380 | 2912 | |
70/55 | 1242 | 1537 | 1961 | 2381 | ||
3800 | 75/65 | 1611 | 1991 | 2512 | 3074 | |
70/55 | 1311 | 1622 | 2070 | 2513 | ||
4000 | 75/65 | 1696 | 2096 | 2644 | 3236 | |
70/55 | 1380 | 1708 | 2179 | 2645 |
înălţimea | 142 | ||||||
---|---|---|---|---|---|---|---|
lungimea | tipurile | NA20 | NA22 | NA23 | NA34 | NA35 | NA46 |
tz / tp [°C] | |||||||
500 | 75/65 | 152 | 321 | 399 | 525 | 599 | 727 |
70/55 | 124 | 259 | 323 | 428 | 485 | 589 | |
600 | 75/65 | 182 | 385 | 478 | 630 | 718 | 872 |
70/55 | 149 | 311 | 387 | 513 | 582 | 706 | |
700 | 75/65 | 213 | 449 | 558 | 735 | 838 | 1018 |
70/55 | 174 | 363 | 452 | 599 | 679 | 824 | |
800 | 75/65 | 243 | 513 | 638 | 840 | 958 | 1163 |
70/55 | 199 | 415 | 516 | 684 | 776 | 942 | |
900 | 75/65 | 274 | 577 | 717 | 945 | 1077 | 1309 |
70/55 | 224 | 467 | 581 | 770 | 874 | 1059 | |
1000 | 75/65 | 304 | 641 | 797 | 1050 | 1197 | 1454 |
70/55 | 249 | 519 | 645 | 856 | 971 | 1177 | |
1100 | 75/65 | 334 | 705 | 877 | 1155 | 1317 | 1599 |
70/55 | 273 | 571 | 710 | 941 | 1068 | 1295 | |
1200 | 75/65 | 365 | 769 | 956 | 1260 | 1436 | 1745 |
70/55 | 298 | 623 | 774 | 1027 | 1165 | 1413 | |
1300 | 75/65 | 395 | 833 | 1036 | 1365 | 1556 | 1890 |
70/55 | 323 | 675 | 839 | 1112 | 1262 | 1530 | |
1400 | 75/65 | 426 | 897 | 1116 | 1470 | 1676 | 2036 |
70/55 | 348 | 726 | 903 | 1198 | 1359 | 1648 | |
1600 | 75/65 | 486 | 1026 | 1275 | 1680 | 1915 | 2326 |
70/55 | 398 | 830 | 1032 | 1369 | 1553 | 1883 | |
1800 | 75/65 | 547 | 1154 | 1435 | 1890 | 2155 | 2617 |
70/55 | 447 | 934 | 1161 | 1540 | 1747 | 2119 | |
2000 | 75/65 | 608 | 1282 | 1594 | 2100 | 2394 | 2908 |
70/55 | 497 | 1038 | 1290 | 1711 | 1941 | 2354 | |
2200 | 75/65 | 669 | 1410 | 1753 | 2310 | 2633 | 3199 |
70/55 | 547 | 1142 | 1419 | 1882 | 2135 | 2590 | |
2400 | 75/65 | 730 | 1538 | 1913 | 2520 | 2873 | 3490 |
70/55 | 596 | 1245 | 1549 | 2053 | 2329 | 2825 | |
2600 | 75/65 | 790 | 1667 | 2072 | 2730 | 3112 | 3780 |
70/55 | 646 | 1349 | 1678 | 2224 | 2524 | 3060 | |
2800 | 75/65 | 851 | 1795 | 2232 | 2940 | 3352 | 4071 |
70/55 | 696 | 1453 | 1807 | 2396 | 2718 | 3296 | |
3000 | 75/65 | 912 | 1923 | 2391 | 3150 | 3591 | 4362 |
70/55 | 746 | 1557 | 1936 | 2567 | 2912 | 3531 | |
3200 | 75/65 | 973 | 2051 | 2550 | 3360 | 3830 | |
70/55 | 795 | 1661 | 2065 | 2738 | 3106 | ||
3400 | 75/65 | 1034 | 2179 | 2710 | 3570 | 4070 | |
70/55 | 845 | 1764 | 2194 | 2909 | 3300 | ||
3600 | 75/65 | 1094 | 2308 | 2869 | 3780 | 4309 | |
70/55 | 895 | 1868 | 2323 | 3080 | 3494 | ||
3800 | 75/65 | 1155 | 2436 | 3029 | 3990 | 4549 | |
70/55 | 944 | 1972 | 2452 | 3251 | 3688 | ||
4000 | 75/65 | 1216 | 2564 | 3188 | 4200 | 4788 | |
70/55 | 994 | 2076 | 2581 | 3422 | 3882 |
înălţimea | 214 | |||||||
---|---|---|---|---|---|---|---|---|
lungimea | tipul | NA11 | NA20 | NA22 | NA23 | NA34 | NA35 | NA46 |
tz / tp [°C] | ||||||||
500 | 75/65 | 232 | 220 | 419 | 518 | 697 | 826 | 1036 |
70/55 | 187 | 180 | 337 | 416 | 562 | 663 | 831 | |
600 | 75/65 | 278 | 264 | 503 | 621 | 836 | 991 | 1243 |
70/55 | 225 | 215 | 404 | 499 | 674 | 795 | 997 | |
700 | 75/65 | 325 | 308 | 587 | 725 | 976 | 1156 | 1450 |
70/55 | 262 | 251 | 472 | 583 | 786 | 928 | 1163 | |
800 | 75/65 | 371 | 352 | 670 | 828 | 1115 | 1321 | 1658 |
70/55 | 300 | 287 | 539 | 666 | 898 | 1061 | 1329 | |
900 | 75/65 | 418 | 396 | 754 | 932 | 1255 | 1486 | 1865 |
70/55 | 337 | 323 | 607 | 749 | 1011 | 1193 | 1495 | |
1000 | 75/65 | 464 | 440 | 838 | 1035 | 1394 | 1651 | 2072 |
70/55 | 374 | 359 | 674 | 832 | 1123 | 1326 | 1661 | |
1100 | 75/65 | 510 | 484 | 922 | 1139 | 1533 | 1816 | 2279 |
70/55 | 412 | 395 | 741 | 916 | 1235 | 1458 | 1827 | |
1200 | 75/65 | 557 | 528 | 1006 | 1242 | 1673 | 1981 | 2486 |
70/55 | 449 | 431 | 809 | 999 | 1348 | 1591 | 1993 | |
1300 | 75/65 | 603 | 572 | 1089 | 1346 | 1812 | 2146 | 2694 |
70/55 | 487 | 467 | 876 | 1082 | 1460 | 1723 | 2159 | |
1400 | 75/65 | 650 | 616 | 1173 | 1449 | 1952 | 2311 | 2901 |
70/55 | 524 | 503 | 944 | 1165 | 1572 | 1856 | 2326 | |
1600 | 75/65 | 742 | 704 | 1341 | 1656 | 2230 | 2642 | 3315 |
70/55 | 599 | 575 | 1078 | 1332 | 1797 | 2121 | 2658 | |
1800 | 75/65 | 835 | 792 | 1508 | 1863 | 2509 | 2972 | 3730 |
70/55 | 674 | 646 | 1213 | 1498 | 2021 | 2386 | 2990 | |
2000 | 75/65 | 928 | 880 | 1676 | 2070 | 2788 | 3302 | 4144 |
70/55 | 749 | 718 | 1348 | 1665 | 2246 | 2652 | 3322 | |
2200 | 75/65 | 1021 | 968 | 1844 | 2277 | 3067 | 3632 | 4558 |
70/55 | 824 | 790 | 1483 | 1831 | 2471 | 2917 | 3654 | |
2400 | 75/65 | 1114 | 1056 | 2011 | 2484 | 3346 | 3962 | 4973 |
70/55 | 899 | 862 | 1618 | 1998 | 2695 | 3182 | 3987 | |
2600 | 75/65 | 1206 | 1144 | 2179 | 2691 | 3624 | 4293 | 5387 |
70/55 | 973 | 934 | 1752 | 2164 | 2920 | 3447 | 4319 | |
2800 | 75/65 | 1299 | 1232 | 2346 | 2898 | 3903 | 4623 | 5802 |
70/55 | 1048 | 1006 | 1887 | 2331 | 3144 | 3712 | 4651 | |
3000 | 75/65 | 1392 | 1320 | 2514 | 3105 | 4182 | 4953 | 6216 |
70/55 | 1123 | 1077 | 2022 | 2497 | 3369 | 3977 | 4983 | |
3200 | 75/65 | 1485 | 1408 | 2682 | 3312 | 4461 | 5283 | |
70/55 | 1198 | 1149 | 2157 | 2664 | 3594 | 4242 | ||
3400 | 75/65 | 1578 | 1496 | 2849 | 3519 | 4740 | 5613 | |
70/55 | 1273 | 1221 | 2292 | 2830 | 3818 | 4508 | ||
3600 | 75/65 | 1670 | 1584 | 3017 | 3726 | 5018 | 5944 | |
70/55 | 1348 | 1293 | 2426 | 2997 | 4043 | 4773 | ||
3800 | 75/65 | 1763 | 1672 | 3184 | 3933 | 5297 | 6274 | |
70/55 | 1423 | 1365 | 2561 | 3163 | 4268 | 5038 | ||
4000 | 75/65 | 1856 | 1760 | 3352 | 4140 | 5576 | 6604 | |
70/55 | 1498 | 1436 | 2696 | 3330 | 4492 | 5303 |
înălţimea | 286 | |||||||
---|---|---|---|---|---|---|---|---|
lungimea | tipul | NA11 | NA20 | NA22 | NA23 | NA34 | NA35 | NA46 |
tz / tp [°C] | ||||||||
500 | 75/65 | 289 | 281 | 516 | 631 | 862 | 986 | 1224 |
70/55 | 232 | 229 | 412 | 504 | 688 | 785 | 975 | |
600 | 75/65 | 346 | 337 | 619 | 757 | 1034 | 1183 | 1468 |
70/55 | 278 | 275 | 495 | 605 | 826 | 942 | 1169 | |
700 | 75/65 | 404 | 393 | 722 | 883 | 1206 | 1380 | 1713 |
70/55 | 325 | 321 | 577 | 705 | 964 | 1099 | 1364 | |
800 | 75/65 | 462 | 449 | 826 | 1009 | 1378 | 1577 | 1958 |
70/55 | 371 | 366 | 660 | 806 | 1101 | 1256 | 1559 | |
900 | 75/65 | 519 | 505 | 929 | 1135 | 1551 | 1774 | 2202 |
70/55 | 418 | 412 | 742 | 907 | 1239 | 1413 | 1754 | |
1000 | 75/65 | 577 | 561 | 1032 | 1261 | 1723 | 1971 | 2447 |
70/55 | 464 | 458 | 825 | 1008 | 1377 | 1570 | 1949 | |
1100 | 75/65 | 635 | 617 | 1135 | 1387 | 1895 | 2168 | 2692 |
70/55 | 510 | 504 | 907 | 1108 | 1515 | 1727 | 2144 | |
1200 | 75/65 | 692 | 673 | 1238 | 1513 | 2068 | 2365 | 2936 |
70/55 | 557 | 549 | 990 | 1209 | 1652 | 1884 | 2339 | |
1300 | 75/65 | 750 | 729 | 1342 | 1639 | 2240 | 2562 | 3181 |
70/55 | 603 | 595 | 1072 | 1310 | 1790 | 2041 | 2534 | |
1400 | 75/65 | 808 | 785 | 1445 | 1765 | 2412 | 2759 | 3426 |
70/55 | 650 | 641 | 1155 | 1411 | 1928 | 2198 | 2729 | |
1600 | 75/65 | 923 | 898 | 1651 | 2018 | 2757 | 3154 | 3915 |
70/55 | 743 | 733 | 1319 | 1612 | 2203 | 2512 | 3118 | |
1800 | 75/65 | 1039 | 1010 | 1858 | 2270 | 3101 | 3548 | 4405 |
70/55 | 835 | 824 | 1484 | 1814 | 2478 | 2826 | 3508 | |
2000 | 75/65 | 1154 | 1122 | 2064 | 2522 | 3446 | 3942 | 4894 |
70/55 | 928 | 916 | 1649 | 2015 | 2754 | 3140 | 3898 | |
2200 | 75/65 | 1269 | 1234 | 2270 | 2774 | 3791 | 4336 | 5383 |
70/55 | 1021 | 1007 | 1814 | 2217 | 3029 | 3454 | 4288 | |
2400 | 75/65 | 1385 | 1346 | 2477 | 3026 | 4135 | 4730 | 5873 |
70/55 | 1114 | 1099 | 1979 | 2418 | 3304 | 3768 | 4678 | |
2600 | 75/65 | 1500 | 1459 | 2683 | 3279 | 4480 | 5125 | 6362 |
70/55 | 1207 | 1190 | 2144 | 2620 | 3580 | 4082 | 5068 | |
2800 | 75/65 | 1616 | 1571 | 2890 | 3531 | 4824 | 5519 | 6852 |
70/55 | 1299 | 1282 | 2309 | 2821 | 3855 | 4396 | 5457 | |
3000 | 75/65 | 1731 | 1683 | 3096 | 3783 | 5169 | 5913 | 7341 |
70/55 | 1392 | 1374 | 2474 | 3023 | 4131 | 4710 | 5847 | |
3200 | 75/65 | 1846 | 1795 | 3302 | 4035 | 5514 | 6307 | |
70/55 | 1485 | 1465 | 2639 | 3225 | 4406 | 5024 | ||
3400 | 75/65 | 1962 | 1907 | 3509 | 4287 | 5858 | 6701 | |
70/55 | 1578 | 1557 | 2804 | 3426 | 4681 | 5338 | ||
3600 | 75/65 | 2077 | 2020 | 3715 | 4540 | 6203 | 7096 | |
70/55 | 1671 | 1648 | 2969 | 3628 | 4957 | 5652 | ||
3800 | 75/65 | 2193 | 2132 | 3922 | 4792 | 6547 | 7490 | |
70/55 | 1764 | 1740 | 3134 | 3829 | 5232 | 5966 | ||
4000 | 75/65 | 2308 | 2244 | 4128 | 5044 | 6892 | 7884 | |
70/55 | 1856 | 1831 | 3299 | 4031 | 5507 | 6280 |
înălţime | 70 | ||||
---|---|---|---|---|---|
NA | 22 | 23 | 34 | 35 | 46 |
masă | 7,3 | 9,2 | 12,7 | 14,5 | 18,0 |
capacitate | 1,1 | 1,1 | 1,7 | 1,7 | 2,3 |
înălţime | 142 | |||||
---|---|---|---|---|---|---|
NA | 20 | 22 | 23 | 34 | 35 | 46 |
masă | 9,3 | 14,0 | 17,0 | 23,9 | 27,0 | 33,9 |
capacitate | 2,2 | 2,2 | 2,2 | 3,3 | 3,3 | 4,5 |
înălţime | 214 | ||||||
---|---|---|---|---|---|---|---|
NA | 11 | 20 | 22 | 23 | 34 | 35 | 46 |
masă | 11,1 | 13,3 | 20,6 | 24,8 | 35,2 | 39,4 | 49,8 |
capacitate | 1,7 | 3,3 | 3,3 | 3,3 | 5,0 | 5,0 | 6,8 |
înălţime | 286 | ||||||
---|---|---|---|---|---|---|---|
NA | 11 | 20 | 22 | 23 | 34 | 35 | 46 |
masă | 14,5 | 17,3 | 27,2 | 32,7 | 46,4 | 51,9 | 65,6 |
capacitate | 2,2 | 4,4 | 4,4 | 4,4 | 6,7 | 6,7 | 9,1 |
Ciężar podano w kilogramach na 1 metr długości grzejnika
Pojemność wodną podano w dm³ na 1 metr długości grzejnika

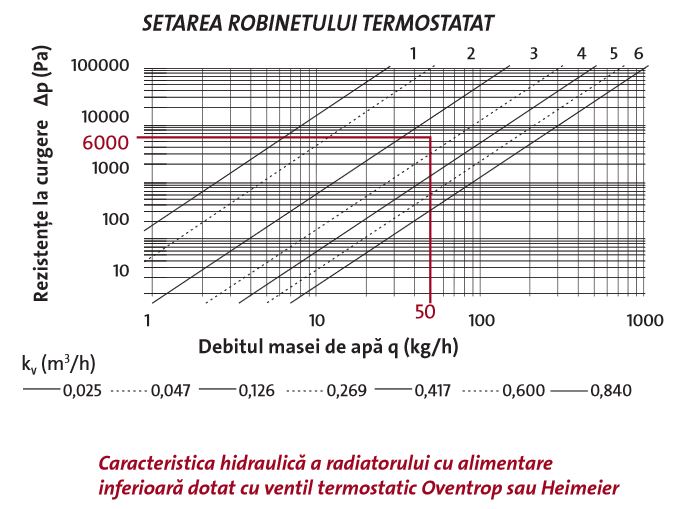

Radiatoarele de tip VT au inclusa în construcţie o valvă termostatică, de aceea caracteristica hidraulică a acestora este indicată pentru setul de radiator şi valvă. Caracteristica aceasta este prezentată în nomograma anexată.
Exemplu de alegere a setării iniţiale:
necesitatea de căldură - Qc = 1160 Wat
diferenţa de temperaturi - Δt = 20 K (80/60°C)
pierderea de presiune - Δp = 6 kPa
Δp = 600 dPa
constanta de calculare - C = 1,163
trecerea masei
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h
Pentru o trecere q = 50 kg/h şi o pierdere de presiune 600dPa vom citi din nomogramă valoarea setării primare 3.
Racordare de la pardoseală:
Montare pe perete WK 10 |
Montare pe perete WK 12 |
Sistem de montare pe pardoseală SK 10 |
Sistem de montare pe pardoseală SK 12 |
t z | t p | Temperatura aerului în încăperea care este încălzită ti [ °C] | |||||||
---|---|---|---|---|---|---|---|---|---|
°C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
Tabelul a fost realizat pentru coeficientul n = 1,3.
tipul | înălţimile | lungimile | modul de racordare | tipul de console | |||
---|---|---|---|---|---|---|---|
dimensiunea | marcarea | dimensiunea | marcarea | ||||
NA* |
11 20 22 23 34* 35 46 58 |
70mm 142mm 214mm 286mm |
07 14* 21 28 |
500 600 700 800 900 1000 1100 .... 4000 |
05 06 07 08 09 10* 11 .... 40 |
AB* CD AD CB |
W – de perete F – de pardoseală* |
* Exemplu de comandă pentru radiatorul: Narbonne Tip NA34-14-10-AB-F
