Radiatoare tip convector - Narbonne V VT

Narbonne V şi Narbonne V VT – o soluţie elegantă pentru suprafeţele moderne.

Oferta firmei PURMO, fiind într-o continuă creştere a fost îmbogăţită cu noile modele decorative Narbonne V şi Narbonne V VT. Aceste radiatoare sunt fabricate în Austria, şi de acolo sunt exportate pe piaţa noastră, dar şi către majoritatea ţărilor Europei de Vest, precum şi către Rusia, Lituania şi Ucraina.

Datorită aspectului elegant şi modern, acestea se adaptează la diferite tipuri de interioare. Radiatoarele Narbonne V şi Narbonne V VT sunt deseori alese de către clienţii care îşi amenajează birourile, dar şi de către persoanele care le instalează în apartamente şi casele de familie.

Acestea au fost proiectate special cu gândul de a încălzi încăperile care au ferestrele mari, precum şi a celor unde este dificil să se instaleze un radiator sub parapet, în schimb se găseşte un fragment de perete pe care radiatorul poate fi expus pe post de element decorativ.

Estetica şi designul aspectului exterior sunt două mari puncte forte ale noilor radiatoare fabricate de către firma noastră. Culoarea radiatorului poate fi adaptată fără probleme la valorile estetice ale încăperii – se poate alege dintre toate culorile bogatei palete de culori RAL.



Radiatoarele Narbonne şi Narbonne VT – în varianta standard, la fel ca şi radiatoarele cu placă, nu pot fi utilizate în încăperile cu umiditate sporită, de exemplu în băi, piscine acoperite sau spălătorii.

O chestiune foarte importantă este şi alegerea tipului de branşare a radiatorului – acest lucru trebuie luat în considerare în momentul achiziţionării.

  • Narbonne V – radiator cu branşament lateral;

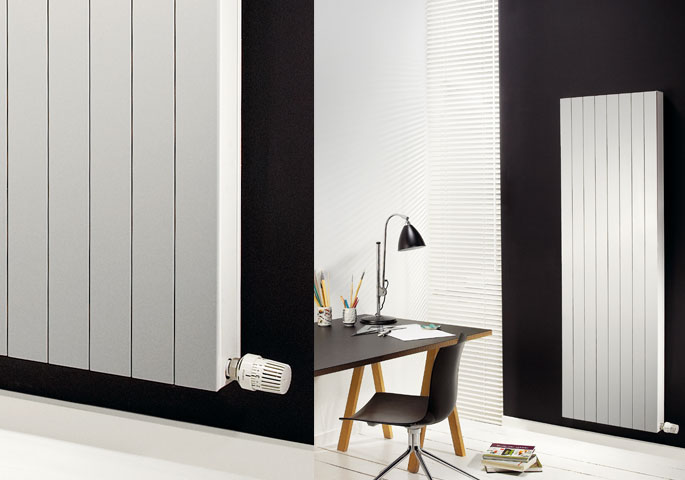

  • Narbonne V VT – radiator adaptat pentru a fi branşat din partea podelei; este dotat cu o clapetă cu valvă.

Materialul din care sunt fabricate radiatoarele – profiluri din oţel de secţiune dreptunghiulară, cu grosimea de 1,5 mm.

Modelele Narbonne şi Narbonne VT pot fi achiziţionate numai la comandă. Firma Rettig are o vastă reţea de distribuţie care acopera întreaga ţară, oferind toate radiatoarele Purmo prin distribuitorii săi în câteva sute de puncte de vânzare. De aceea efectuarea comenzii în orice loc din România nu ar trebui să constituie o problemă.

Radiatoarele posedă o garanţie de zece ani, de asemenea au atestate şi certificate de calitate din partea majorităţii ţărilor din Europa de Vest.

+

Datele tehnice

Materialul: conductă din oţel cu secţiune dreptunghiulară
Înălţimea radiatoarelor: orizontale:  1600, 1800, 2000 mm;
Lungimea radiatoarelor: 214, 286, 358, 430, 502, 574, 646, 718, 790, 862 mm;

Presiunea maximă de lucru:

 5 bar – varianta standard
8 bar – varianta de înaltă presiune
Temperatura maximă: 110 °C
Vopsirea: de suport: cataforeză KTL, finală: prăfuire electrostatică
Producţia: în conformitate cu norma EN ISO 9001
Culoarea: RAL 9016 alb, alte culori la comandă
Declaraţia de conformitate: PN-EN 442
Garanţia: 10 ani

Dimensiunile radiatoarelor

Tip 10

Tip 11

Tip 20

Tip 21

Dimensiunile radiatoarelor (în milimetri), unde:

Putere de încălzire şi dimensiuni

Radiatoare decorative - Narbonne V VT

Puterea de încălzire (W) a radiatoarelor, la temperatura aerului în încăperea încălzită ti = 20°C (înălţimea şi lungimea sunt listate în mm).



înălţimea 1600 1800
lungimea tipul NV10 NV11 NV20 NV21 NV10 NV11 NV20  NV21
tz / tp [°C]
214 75/65 372 424 627 681 424 473 706  768
70/55 296 339 499 543 337 378 563  612
286 75/65 497 566 839 911 566 632 944  1026
70/55 396 453 667 725 451 506 752  817
358 75/65 622 708 1050 1140 708 791 1182  1285
70/55 496 567 835 908 564 633 941  1023
430 75/65 747 851 1261 1369 851 950 1419  1543
70/55 595 681 1003 1091 678 760 1131  1229
502 75/65 872 993 1472 1598 993 1109 1657  1801
70/55 695 795 1170 1273 791 888 1320  1435
574 75/65 998 1136 1683 1828 1136 1268 1895  2060
70/55 795 909 1338 1456 905 1015 1509  1640
646 75/65 1123 1278 1894 2057 1278 1427 2132  2318
70/55 894 1023 1506 1638 1018 1142 1698  1846
718 75/65 1248 1421 2105 2286 1421 1586 2370 2576
70/55 994 1137 1674 1821 1132 1269 1888  2052
790 75/65 1373 1563 2316 2515 1563 1745 2608  2835
70/55 1094 1251 1842 2003 1245 1397 2077  2258
862 75/65 1498 1706 2527 2745 1706 1904 2845 3093
70/55 1193 1365 2010 2186 1359 1524 2266 2463

înălţimea 2000
lungimea tipul NV10 NV11 NV20 NV21
tz / tp [°C]
214 75/65 478 524 786 859
70/55 381 420 627 686
286 75/65 638 701 1050 1147
70/55 509 562 838 917
358 75/65 799 877 1315 1436
70/55 637 703 1049 1148
430 75/65 960 1054 1579 1725
70/55 766 845 1260 1379
502 75/65 1120 1230 1843 2014
70/55 894 986 1471 1609
574 75/65 1281 1406 2108 2303
70/55 1022 1127 1682 1840
646 75/65 1442 1583 2372 2592
70/55 1150 1269 1892 2071
718 75/65 1603 1759 2636 2881
70/55 1279 1410 2103 2302
790 75/65 1763 1936 2901 3169
70/55 1407 1552 2314 2533
862 75/65 1924 2112 3165 3458
70/55 1535 1693 2525 2764

Capacitatea şi greutatea

Radiatoare decorative - Narbonne V VT

înălţimea [MM] 1600 1800
NV 10 11  20 21 10 11 20 21
 masă : kg/m 44,5  63,4 85,4  104,4  49,6  68,5   95,5 114,4
capacitate : l/m 11,4  11,4 22,7  22,7  12,5  12,5  24,3 24,3



înălţimea [MM] 2000
NV 10 11  20 21
 masă : kg/m 54,8 73,7 105,5 124,4
capacitate : l/m 13,9 13,9 27,7 27,7

Caracteristici hidraulice

Radiatoarele de tip VT au inclusa în construcţie o valvă termostatică, de aceea caracteristica hidraulică a acestora este indicată pentru setul de radiator şi valvă. Caracteristica aceasta este prezentată în nomograma anexată.

Exemplu de alegere a setării iniţiale:

Datele:

necesitatea de căldură - Qc = 1160 Wat
diferenţa de temperaturi - Δt = 20 K (80/60°C)
pierderea de presiune - Δp = 6 kPa



Δp = 600 dPa
constanta de calculare - C = 1,163

Calculaţia:

trecerea masei

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Pentru o trecere q = 50 kg/h şi o pierdere de presiune 600dPa vom citi din nomogramă valoarea setării primare 3.

Modalităţi de conectare

Radiatoare decorative - Narbonne V VT

Suspensii

Radiatoare decorative - Narbonne V

Sisteme de montare pe perete WA10

Sisteme de montare pe perete WA11

Factori de corecţie

Radiatoare decorative - Narbonne V VT

Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z t p Temperatura aerului în încăperea care este încălzită t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Tabelul a fost realizat pentru coeficientul n = 1,3.
