Radiatoare de baie port-prosop

Banga - Alb Drept

Radiatoare de baie port-prosop - Banga - Alb Drept

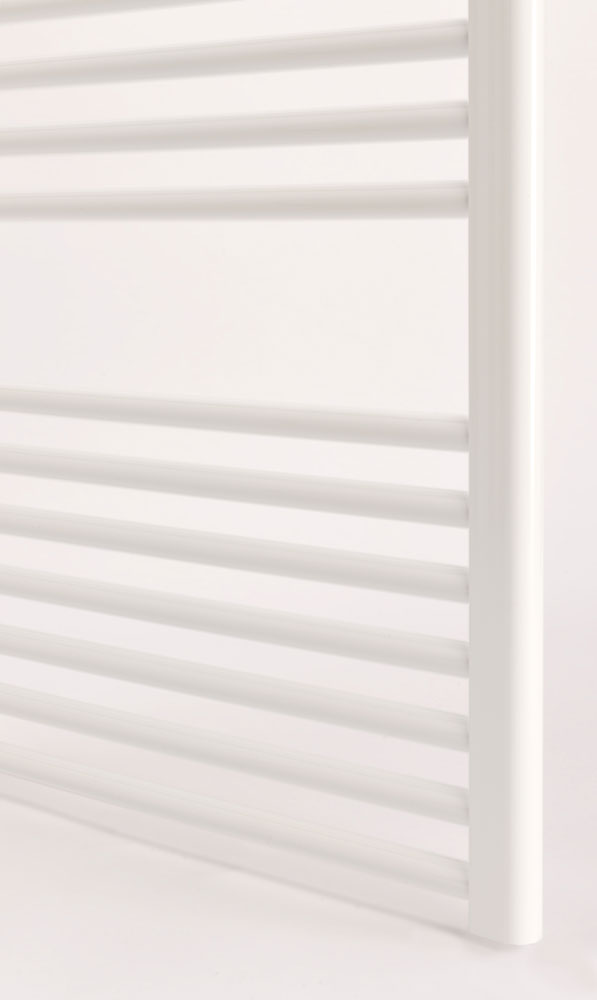

Radiatorul de baie PURMO BANGA ALB DREPT se remarca prin colectoarele orizontale drepte, afisand un design prietenos si atemporal. Simplitatea stilului face ca acest model sa fie optim atat pentru interioarele minimaliste, cat si pentru cele mai traditionale. Spatiile mari dintre grupurile de colectoare orizontale cresc functionalitatea radiatorului, permitand uscarea rapida a prosoapelor sau halatelor groase de baie.

+

Date tehnice:

Material profil din otel de calitate superioara
Presiune maxima de lucru: 8 bar
Temperatura maxima: 110°C
Racorduri: 4 stuturi de racordare cu filet interior 1/2"
Dotari: sistem de montaj cu distanta reglabila de perete, dop si venit de aerisire 1/2"
Pregatirea suprafetei: razuire, degresare, acoperire cu fosfor, clatire cu apa, demineralizare
Vopsea de suport: anaforeza
Vopsire: prafuire electrostatica
Norme si atestate obtinute:

PN EN 442, ISO 9001, ISO 14001

Utilizare: instalatiile de incalzire centrala pe baza de apa
Garantie: 10 ani

Dimensiunile radiatoarelor

vedere din fata

vedere laterala

vedere de sus



L = latime
H = inaltime
Lz = distanta oriz. dispoz. montaj
Hz = distanta vert. dispoz. montaj
Lp = distanta intre racorduri

Putere de încălzire şi dimensiuni

tip putere [W] 90/70/20 °Cº (W) putere [W] 75/65/20 °C (W) putere [W] 55/45/20 °C (W) cod comanda
Banga 400x862 387 310 166 F5TA008004000300
Banga 500x862 462 370 198 F5TA008005000300
Banga 600x862 534 427 228 F5TA008006000300
Banga 400x1222 537 429 229 F5TA012004000300
Banga 500x1222 639 511 273 F5TA012005000300
Banga 600x1222 738 590 315 F5TA012006000300
Banga 400x1537 676 540 287 F5TA015004000300
Banga 500x1537 806 644 343 F5TA015005000300
Banga 600x1537 931 744 397 F5TA015006000300
Banga 500x1807 961 768 409 F5TA018005000300
Banga 600x1807 1109 886 473 F5TA018006000300

Puterea termica a radiatoarelor (W) in conformitate cu EN 442 pentru parametrii 90/70/20ºC, 75/65/20ºC si 55/45/20ºC.

Suspensii

Un sistem unic de montare pe perete

Ceea ce in cazul altor radiatoare nu permite montarea corecta in orice spatiu din camera de baie (suprafata nu este plana sau suprafata este finisata intr-un mod atipic), in cazul noii linii de radiatoare pentru camera de baie produse de catre firma Purmo acesta s-a dovedit o solutie buna si functionala. La fiecare radiator a fost anexat un sistem de montare pe perete care permite reglarea distantei dintre radiator si perete pana la 22 mm. Aditional, radiatorul poate fi nivelat fara a avea probleme cu lipsa de planeitate a peretilor.

Factori de corecţie

Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z t p Temperatura aerului în încăperea care este încălzită t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabelul a fost realizat pentru coeficientul n = 1,3.

exemplu:

Puterea termica calculata este de 800 W. Sistemul de incalzire este proiectat la o temperatura tur a agentului termic de 55oC si retur de 45oC. Temperatura aerului din incapere este de 20oC. Pentru parametri 55/45/20°C factorul de corectie este de 1,96. Inmultind puterea termica calculata (800 W) cu factorul de corectie (1,96) se obtine puterea termica (1568 W) aferenta pentru parametri 75/65/20°C. Acest lucru inseamna ca radiatorul proiectat pentru parametri 55/45/20°C ajunge la o putere de incalzire de 800W, iar la parametri 75/65/20°C la o putere de 1568 W.

Accesorii

Catalog tehnic - radiatoare panou,decorative si de baie

Deklaracje Zgodności II/2004

Declaraţia de performanţă



Condiţii de garanţie pentru radiatoare panou din oţel marca PURMO

  1. Radiatoarele panou PURMO sunt introduse pe piaţa şi puse la dispoziţie pe baza Regulamentului (UE) nr 305/2011 al Parlamentului European şi al Consiliului de stabilire a unor condiţii armonizate pentru comercializarea produselor pentru construcţii (CPR).
  2. Firma Rettig Heating Sp. z o.o. /rom. S.R.L./ cu sediul în Rybnik, str. Przemysłowa (numită în continuare Garant) acordă pe teritoriul Uniunii Europene o garanţie de 10 ani (calculând din ziua achiziţiei) pentru radiatoarele panou PURMO montate în instalaţii de încălzire centrală, însă nu mai mult decât 11 ani, calculând de la data de producţie amplasată pe radiator. Garanţia de 10 ani se referă la radiatoarele fabricate începând cu 06.03.2007.
  3. În garanţie sunt cuprinse radiatoarele montate în instalaţii de încălzire centrală:
    · în sistem închis cu vas de expansiune cu membrană;
    · alimentate de la o sursă de căldură cu schimbător de căldură, de la sală de cazane, de la o pompă de căldură;
    · executate din ţevi negre din oţel, ţevi din cupru sau din materiale sintetice cu barieră antidifuzie;
    · echipate cu guri de aerisire locale (nu sunt admise sistemele reţelei centrale de aerisire);
    · care încălzesc locuinţe, birouri, încăperi de prestare a serviciilor şi altele în care nu există acţiunea corozivă şi dăunătoare a substanţelor din aer şi, în special, în care nu există umezirea permanentă sau periodică a suprafeţei radiatorului.
    Se admite montarea radiatoarelor panou PURMO în instalaţii cu dimensiuni mici ale sistemului deschis (până la o putere de 25 kW) cu condiţia utilizării în acele instalaţii a inhibitorilor de coroziune admişi spre utilizare. Pe perioada garanţiei radiatoarele şi elementele acestora, în care au fost depistate defecte care rezultă din vina producătorului şi care au fost anunţate nu mai târziu decât la 1 lună de la depistare, vor fi reparate şi dacă acest lucru va fi imposibil, vor fi înlocuite cu unele noi, fără defecte.
  4. Baza pentru obţinerea garanţiei o constituie:
    · posedarea unui document de achiziţie, adică posedarea facturii de achiziţie a radiatoarelor,
    · montarea radiatoarelor în instalaţia de încălzire centrală în conformitate cu normele tehnice naţionale şi în conformitate cu normele citate în acestea.
    · respectarea indicaţiilor Garantului cuprinse în „Condiţii de utilizare a radiatoarelor panou PURMO”.
  5. Presiunea de lucru în instalaţii de încălzire centrală cu radiatoarele panou PURMO nu poate depăşi 10 bari (6 bari pentru radiatoarele Vertical), iar temperatura maximă de lucru - 110°C. În clădiri înalte şi în clădiri de tipul zgârie nori trebuie să fie aplicată împărţirea instalaţiei în zone. Verificarea etanşeităţii instalaţiei trebuie să fie efectuată la o presiune de probă egală cu presiunea de lucru în instalaţia dată plus 2 bari, însă nu mai puţin decât 4 bari. Presiunea maximă admisă în timpul verificării etanşeităţii instalaţiei este de 12 bari (8 bari pentru radiatoarele Vertical).
  6. Garanţia nu cuprinde radiatoarele montate:
    · într-o instalaţie de încălzire centrală care va fi conectată la o reţea de căldură de temperatură înaltă, printr-un hidroelevator sau printr-un nod cu amestec pompă;
    · în piscine, spălătorii auto, spălătorii, abatoare, toalete publice, băi şi alte încăperi în care există acţiunea corozivă dăunătoare a substanţelor conţinute în aer, precum şi umezirea permanentă sau periodică a suprafeţei radiatorului – acest lucru nu se referă la radiatoarele acoperite cu zinc, în versiunea cu o protecţie anticorozivă suplimentară, pentru care garanţia este de 6 ani, însă nu mai mult decât 7 ani de la data de fabricaţie;
    · într-o instalaţie de încălzire centrală care va fi conectată în mod permanent la o reţea cu apă fără aplicarea armaturii de protecţie împotriva curgerii de retur, aşa numită anticontaminare;
    · într-o instalaţie de încălzire centrală care va fi golită de apă mai des şi pentru o perioadă mai lungă decât cea prevăzută de cerinţele indispensabile de exploatare;
    · în instalaţii cu abur;
    · într-o instalaţie de încălzire centrală în care vor fi depăşite valorile admise ale celor mai importanţi indicatori de calitate a apei, adică:
    · conţinutul sumar al ionilor de clorură şi sulfat nu poate fi mai mare decât 150 mg/l (pentru instalaţii din ţevi de cupru nu mai mult decât 50 mg/l),
    · conţinutul de oxigen nu trebuie să fie mai mare decât 0.1 mg/l,
    · reacţia pH a apei trebuie să fie în limita de 8.0 ÷ 9.5,
    · duritatea generală nu trebuie să fie mai mare decât 4.0 mval/l.
  7. Garanţia nu cuprinde deteriorările radiatoarelor şi echipamentului acestora (suspensii, scuturi de protecţie) care rezultă din folosirea, depozitarea şi transportarea necorespunzătoare, precum şi din utilizarea produsului neconformă cu destinaţia acestuia. Acest lucru se referă în mod special la radiatoarele:
    · depozitate în aer liber înainte de instalare,
    · deteriorate mecanic,
    · impurificate în interior cu corpuri solide sau cu lichide dăunătoare,
    · deformate din cauza presiunii de probă sau presiunii statice prea înalte din instalaţie,
    · deformate ca urmare a îngheţării instalaţiei.
    · deteriorate mecanic din cauza unei însărcinări inadmisibile care rezultă, de ex., din faptul că o persoană se aşează sau se urcă pe acesta.
  8. Radiatoarele trebuie să fie montate fără scoaterea acestora din ambalajul individual de fabricaţie. Respectivul ambalaj trebuie să rămână pe radiator chiar dacă instalaţia de încălzire centrală este pornită pentru a încălzi clădirea în timpul lucrărilor de finisare sau pentru uscarea clădirii. Se recomandă ca ambalajul să fie scos de către utilizatorul încăperii după terminarea tuturor lucrărilor de finisare. Din motive de igienă radiatoarele necesită o curăţare periodică. În acest scop se cere utilizarea unor materiale moi şi delicate care eventual sunt uşor umezite cu apă. Pentru curăţarea radiatoarelor este interzisă utilizarea unor agenţi de curăţare agresivi sau caustici (solvenţi, agenţi cu conţinut de clor). Radiatoarele panou nu pot fi utilizate pentru uscarea unor obiecte ude sau umede care sunt puse pe radiator. Reclamaţiile depuse pentru deteriorarea stratului de lac cauzată de utilizarea şi conservarea necorespunzătoare nu vor fi luate în considerare.
  9. Se interzice golirea de apă a instalaţiei întregi sau a unei părţi a acesteia şi lăsarea instalaţiei în această stare. Acest lucru se referă, de asemenea, la instalaţii noi supuse unor probe de etanşeitate. Dacă este necesară golirea instalaţiei, de ex. din cauza renovării sau conservării, apa trebuie să fie evacuată numai din acea parte a instalaţiei în care acest lucru este necesar. După executarea lucrărilor, instalaţia golită trebuie să fie imediat umplută cu apă. Cantitatea de apă folosită la umplerea şi la suplimentarea instalaţiei de încălzire centrală trebuie să fie controlată, de ex. cu ajutorul unui apometru.
  10. Produsul este cuprins în garanţie cu condiţia că acesta nu a fost reparat sau modificat de către cumpărător sau de către terţe persoane fără acordul Garantului.
  11. În cazul apariţiei unor defecte în perioada de garanţie are loc iniţierea procedurii de garanţie prin anunţarea defectului către Vânzător, pe un formular special, cu descriere detaliată a defectului apărut şi cu prezentarea tuturor datelor cerute în formular. Vânzătorul primeşte cererea de reclamaţie şi o trimite către Garant printr-o scrisoare recomandată, fax sau mail în termen de 24 de ore de la primirea acesteia. În cazul trimiterii unui formular cu date incomplete care fac imposibilă soluţionarea reclamaţiei, acesta va fi înapoiat de către Garant cu scopul de a completa datele. La formular trebuie să fie ataşată factura de achiziţie sau o copie xerox a acesteia. În cazuri speciale Garantul poate cere completarea cererii de reclamaţie cu o documentaţie fotografică, prin care se prezintă obiectul cererii de reclamaţie. Garantul este obligat să răspundă la cererea de reclamaţie în formă scrisă în termen de 14 zile de la data primirii cererii, începând din data primirii formularului complet de reclamaţie.
  12. Pentru a soluţiona reclamaţia Garantul inspectează produsul reclamat la locul montării radiatorului sau într-un alt loc indicat de acesta. Dacă cererea de reclamaţie se referă la un defect care are caracter de deteriorare mecanică, până la momentul inspectării trebuie să păstraţi ambalajul original în care radiatorul a fost furnizat. În cazul soluţionării pozitive a garanţiei, Garantul se obligă că, în termen de 14 zile de la data aprobării acesteia va repara sau va înlocui acele părţi ale produsului care au fost considerate a fi defecte din cauza producţiei incorecte sau din cauza unor defecte de material, respectiv, se obligă la înlocuirea întregului radiator cu unul fără defecte. În cazuri speciale (de ex.: când înlocuirea radiatorului necesită aducerea acestuia din străinătate)
  13. Garantul îşi rezervă dreptul de a prelungi termenul de realizare a reclamaţiei aprobate peste termenul stabilit de 14 zile. În cazul unor defecte care nu influenţează funcţionalitatea radiatorului, Garantul poate, de asemenea, să propună o reducere de preţ. În cazul reclamaţiei unui produs care nu mai este fabricat, Garantul va propune clientului un produs cu parametrii care corespund cu radiatorul reclamat, respectiv, va propune rambursarea contravalorii acestuia din ziua achiziţiei. Garantul nu furnizează radiatoarele înlocuitoare pe perioada soluţionării garanţiei. Garantul îşi rezervă dreptul de a alege modul de soluţionare a garanţiei. În cazul acceptării reclamaţiei pentru un radiator cu opţiunea înlocuirii acestuia cu unul nou, operaţiunile de montare vor fi efectuate de către un angajat al unui service autorizat al mărcii Purmo. Dacă montarea radiatorului înlocuit va fi îngreunată, de ex. în cazul lipsei robineţilor (vanelor) care facilitează deconectarea radiatorului de la instalaţie, angajatul de service poate refuza demontarea radiatorului vechi şi montarea radiatorului nou, lăsând însă radiatorul nou la client. În astfel de cazuri pretenţiile cuprinse în reclamaţie sunt considerate a fi îndeplinite de către Garant. Perioada de garanţie se va prelungi cu perioada de efectuare a reparaţiei, calculând de la data furnizării produsului la Garant până la data reparaţiei, iar în cazul înlocuirii radiatorului cu unul nou, perioada de garanţie se socoteşte de la început. Garantul îşi rezervă dreptul de a efectua modificările produselor sale fără anunţare prealabilă cu condiţia că aceste modificări nu vor cuprinde nici un fel de detalii tehnice care influenţează alegerea radiatorului.
  14. Prezentele condiţii de garanţie pentru marfa vândută nu exclud, nu limitează şi nu suspendă drepturile cumpărătorului care rezultă din neconformitatea mărfii cu contract, în conformitate cu legea din data de 27.07.2002 privind condiţiile speciale de vânzare către consumator precum şi privind modificarea Codului civil (M. O. din 2002, nr. 141, poz. 1176). Condiţiie de garanţie în forma de faţă devin obligatorii din data de 01.07.2013.
