Radiatoare de baie port-prosop

Banga CH - Drept Cromat

Radiatoare de baie port-prosop - Banga CH - Drept Cromat

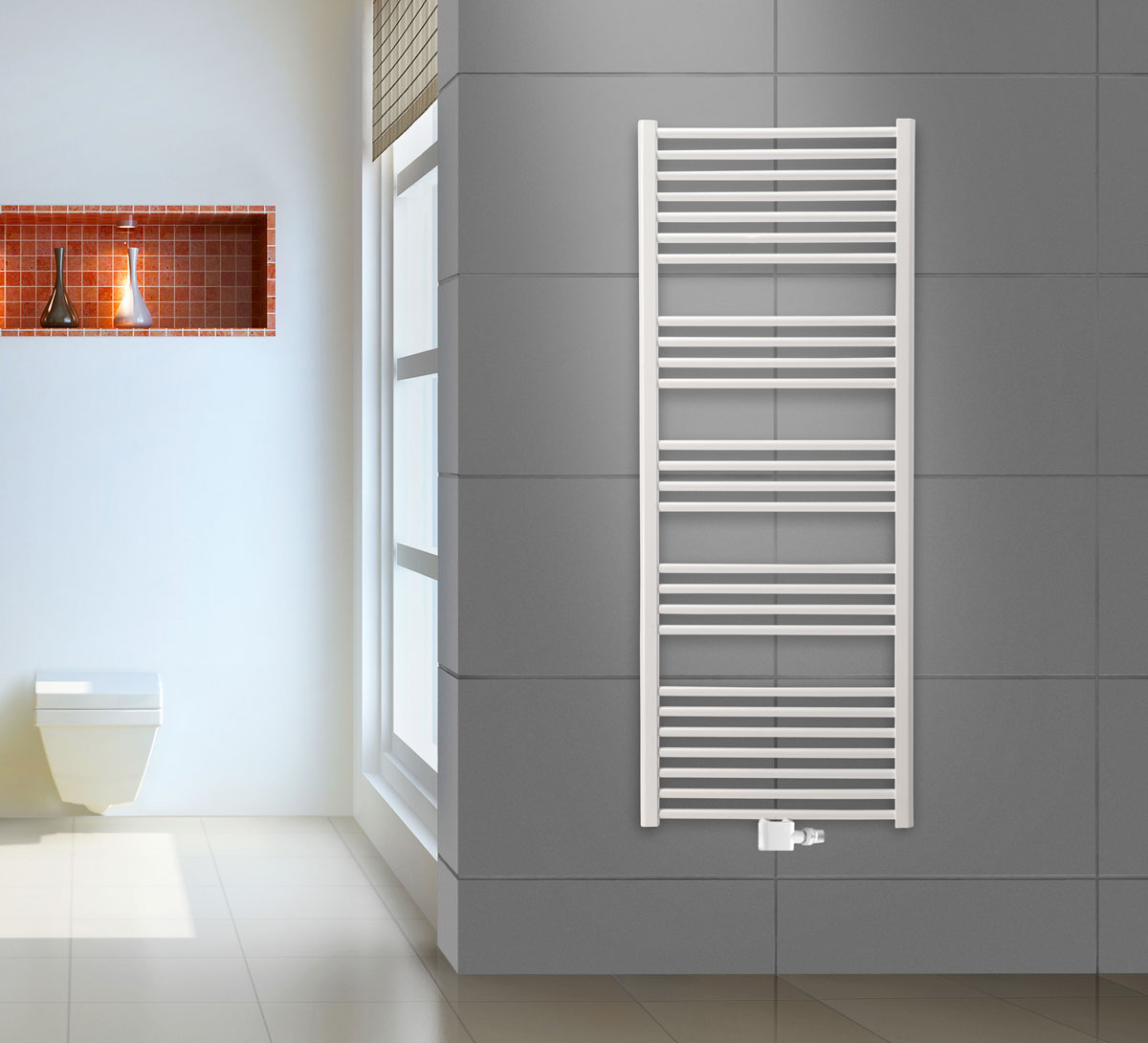

Radiatorul de baie PURMO BANGA CROMAT DREPT se remarca prin colectoarele orizontale drepte, afisand un design prietenos si atemporal. Simplitatea stilului face ca acest model sa fie optim atat pentru interioarele minimaliste, cat si pentru cele mai traditionale. In timp ce nuanta cromata a radiatorului face ca acest model sa confere un plus de stil atat in spatiile moderne, cat si in cele retro. Spatiile mari dintre grupurile de colectoare orizontale cresc functionalitatea radiatorului, permitand uscarea rapida a prosoapelor sau halatelor groase de baie.

+

Date tehnice:

Material profil din otel de calitate superioara
Presiune maxima de lucru: 8 bar
Temperatura maxima: 110°C
Racorduri: 4 stuturi de racordare cu filet interior 1/2"
Dotari: sistem de montaj cu distanta reglabila de perete, dop si venit de aerisire 1/2"
Pregatirea suprafetei: razuire, degresare, acoperire cu fosfor, clatire cu apa, demineralizare, pasivare cu crom
Vopsea de suport: anaforeza
Vopsire: prafuire electrostatica
Norme si atestate obtinute:

PN EN 442, ISO 9001, ISO 14001

Utilizare: instalatiile de incalzire centrala pe baza de apa
Garantie: 10 ani

Dimensiunile radiatoarelor

vedere din fata

vedere laterala

vedere de sus



L = latime
H = inaltime
Lz = distanta oriz. dispoz. montaj
Hz = distanta vert. dispoz. montaj
Lp = distanta intre racorduri

Putere de încălzire şi dimensiuni

tip putere [W] 90/70/20 °Cº (W) putere [W] 75/65/20 °C (W) putere [W] 55/45/20 °C (W) cod comanda
Banga CH 500x862 313 249 132 F5TA00800500030SCHRO
Banga CH 600x862 362 289 154 F5TA00800600030SCHRO
Banga CH 500x1222 431 343 181 F5TA01200500030SCHRO
Banga CH 600x1222 500 398 211 F5TA01200600030SCHRO
Banga CH 500x1807 654 520 274 F5TA01800500030SCHRO
Banga CH 600x1807 758 603 318 F5TA01800600030SCHRO

Puterea termica a radiatoarelor (W) in conformitate cu EN 442 pentru parametrii 90/70/20ºC, 75/65/20ºC si 55/45/20ºC.

Suspensii

Un sistem unic de montare pe perete

Ceea ce in cazul altor radiatoare nu permite montarea corecta in orice spatiu din camera de baie (suprafata nu este plana sau suprafata este finisata intr-un mod atipic), in cazul noii linii de radiatoare pentru camera de baie produse de catre firma Purmo acesta s-a dovedit o solutie buna si functionala. La fiecare radiator a fost anexat un sistem de montare pe perete care permite reglarea distantei dintre radiator si perete pana la 22 mm. Aditional, radiatorul poate fi nivelat fara a avea probleme cu lipsa de planeitate a peretilor.

Factori de corecţie

Indicii de corectare pentru alegerea puterii de încălzire a radiatoarelor PURMO pentru alţi parametrii decât 75/65/20°C

t z t p Temperatura aerului în încăperea care este încălzită t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabelul a fost realizat pentru coeficientul n = 1,3.

exemplu:

Puterea termica calculata este de 800 W. Sistemul de incalzire este proiectat la o temperatura tur a agentului termic de 55oC si retur de 45oC. Temperatura aerului din incapere este de 20oC. Pentru parametri 55/45/20°C factorul de corectie este de 1,96. Inmultind puterea termica calculata (800 W) cu factorul de corectie (1,96) se obtine puterea termica (1568 W) aferenta pentru parametri 75/65/20°C. Acest lucru inseamna ca radiatorul proiectat pentru parametri 55/45/20°C ajunge la o putere de incalzire de 800W, iar la parametri 75/65/20°C la o putere de 1568 W.
