Kos H – simpla eleganţă
Placa frontală netedă utilizată în modelul Kos H îi conferă acestuia un aspect elegant.
Radiatoarele Kos H pot fi clasificate ca unele dintre cele mai frumoase. Adiţional, aceste radiatoare au un randament foarte bun.
Linia Kos H va aduce în casa Dumneavoastră un accent de eleganţă simplă şi o mare cantitate de căldură.
Date tehnice:
Material: | tablă de oţel de calitate superioară cu conţinut scăzut de carbon laminată la rece conform EN 10130 |
Grosimea nominală a tablei: | panoul de încălzire şi elementele de convecţie - conform cu normele EN-442 |

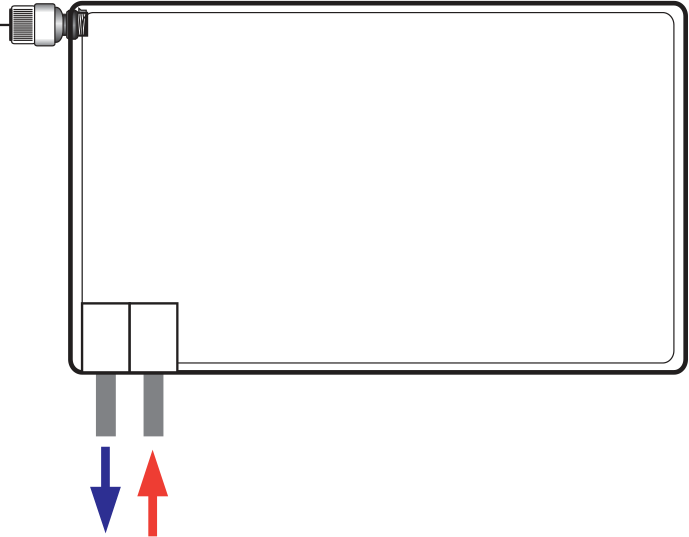

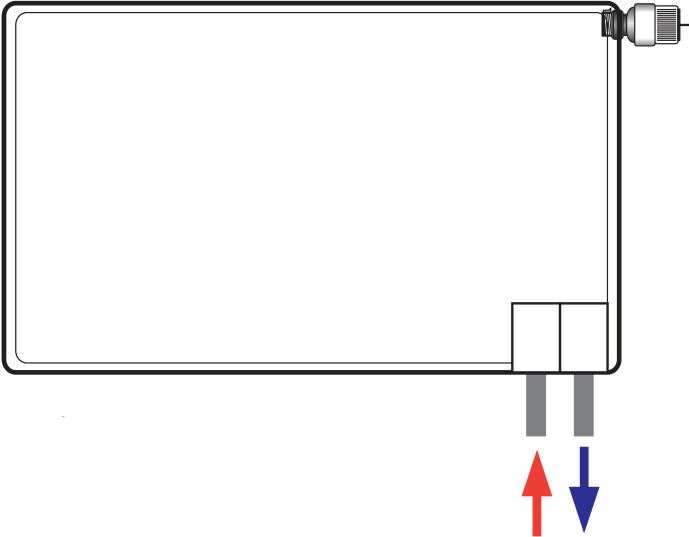

Racorduri: | 2 x G ½" jos la dreapta (la stânga pe bază de comandă) |
Presiunea maximă de lucru: | 6 bar |
Presiunea de probă: | 8 bar |
Temperatura maximă: | 99°C |
Accesorii: | radiatorul este prevăzut cu 2 console MCW-5, cu dibluri și șuruburi, ventil termostatic încorporat (la dreapta) și ventil de aerisire (la stânga) |
Culoarea: | alb RAL 9016, alte culori din paleta RAL disponibile la comandă |
Utilizarea: | instalaţiile de încălzire centrală pe bază de apă |
Garanţia: | 10 ani |
Tip 20 |
Tip 21 |
Tip 22 |
Tip 33 |
L - lungimea 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650, 1800, 1950
H - înălţimea 400, 600, 750, 900
Radiatoare decorative - Purmo Kos H
Puterea termică a radiatoarelor (W) în conformitate cu EN 442 pentru parametrii 75/65/20 °C şi 70/55/20 °C.
Kos H tipul 20 | înălţime [mm] | ||||
---|---|---|---|---|---|
lungime [mm] | temperatura apei | 400 | 600 | 750 | 900 |
450 | 75/65 | 306 | 428 | 512 | 590 |
70/55 | 248 | 348 | 416 | 479 | |
600 | 75/65 | 407 | 571 | 683 | 786 |
70/55 | 331 | 463 | 554 | 638 | |
750 | 75/65 | 509 | 713 | 854 | 983 |
70/55 | 413 | 579 | 693 | 798 | |
900 | 75/65 | 611 | 856 | 1024 | 1179 |
70/55 | 496 | 695 | 832 | 957 | |
1050 | 75/65 | 713 | 999 | 1195 | 1376 |
70/55 | 578 | 811 | 970 | 1117 | |
1200 | 75/65 | 815 | 1141 | 1366 | 1572 |
70/55 | 661 | 927 | 1109 | 1276 | |
1350 | 75/65 | 917 | 1284 | 1536 | 1769 |
70/55 | 744 | 1043 | 1248 | 1436 | |
1500 | 75/65 | 1019 | 1427 | 1707 | 1965 |
70/55 | 826 | 1159 | 1386 | 1595 | |
1650 | 75/65 | 1120 | 1569 | ||
70/55 | 909 | 1274 | |||
1800 | 75/65 | 1222 | 1712 | ||
70/55 | 992 | 1390 | |||
1950 | 75/65 | 1324 | 1854 | ||
70/55 | 1074 | 1506 |
Kos H tipul 21 | înălţime [mm] | ||||
---|---|---|---|---|---|
lungime [mm] | temperatura apei | 400 | 600 | 750 | 900 |
450 | 75/65 | 445 | 602 | 701 | 802 |
70/55 | 359 | 485 | 563 | 645 | |
600 | 75/65 | 593 | 802 | 934 | 1070 |
70/55 | 478 | 646 | 751 | 860 | |
750 | 75/65 | 742 | 1003 | 1168 | 1337 |
70/55 | 598 | 808 | 939 | 1075 | |
900 | 75/65 | 890 | 1203 | 1401 | 1605 |
70/55 | 718 | 969 | 1126 | 1290 | |
1050 | 75/65 | 1038 | 1404 | 1635 | 1872 |
70/55 | 837 | 1131 | 1314 | 1505 | |
1200 | 75/65 | 1187 | 1604 | 1868 | 2140 |
70/55 | 957 | 1292 | 1502 | 1720 | |
1350 | 75/65 | 1335 | 1805 | 2102 | 2407 |
70/55 | 1076 | 1454 | 1690 | 1935 | |
1500 | 75/65 | 1484 | 2006 | 2336 | 2675 |
70/55 | 1196 | 1615 | 1877 | 2150 | |
1650 | 75/65 | 1632 | 2206 | ||
70/55 | 1315 | 1777 | |||
1800 | 75/65 | 1780 | 2407 | ||
70/55 | 1435 | 1938 | |||
1950 | 75/65 | 1929 | 2607 | ||
70/55 | 1555 | 2100 |
Kos H tipul 22 | înălţime [mm] | ||||
---|---|---|---|---|---|
lungime [mm] | temperatura apei | 400 | 600 | 750 | 900 |
450 | 75/65 | 573 | 764 | 922 | 1014 |
70/55 | 462 | 612 | 739 | 809 | |
600 | 75/65 | 764 | 1018 | 1229 | 1352 |
70/55 | 616 | 816 | 985 | 1079 | |
750 | 75/65 | 956 | 1273 | 1536 | 1690 |
70/55 | 770 | 1020 | 1231 | 1348 | |
900 | 75/65 | 1147 | 1527 | 1843 | 2028 |
70/55 | 923 | 1224 | 1478 | 1618 | |
1050 | 75/65 | 1338 | 1782 | 2150 | 2366 |
70/55 | 1077 | 1428 | 1724 | 1887 | |
1200 | 75/65 | 1529 | 2036 | 2458 | 2704 |
70/55 | 1231 | 1632 | 1970 | 2157 | |
1350 | 75/65 | 1720 | 2291 | 2765 | 3042 |
70/55 | 1385 | 1836 | 2216 | 2427 | |
1500 | 75/65 | 1911 | 2546 | 3072 | 3380 |
70/55 | 1539 | 2040 | 2463 | 2696 | |
1650 | 75/65 | 2102 | 2800 | ||
70/55 | 1693 | 2244 | |||
1800 | 75/65 | 2293 | 3055 | ||
70/55 | 1847 | 2447 | |||
1950 | 75/65 | 2484 | 3309 | ||
70/55 | 2001 | 2651 |
Kos H tipul 33 | înălţime [mm] | ||||
---|---|---|---|---|---|
lungime [mm] | temperatura apei | 400 | 600 | 750 | 900 |
450 | 75/65 | 803 | 1114 | 1309 | 1471 |
70/55 | 648 | 894 | 1048 | 1176 | |
600 | 75/65 | 1070 | 1485 | 1745 | 1961 |
70/55 | 863 | 1192 | 1398 | 1568 | |
750 | 75/65 | 1338 | 1856 | 2181 | 2451 |
70/55 | 1079 | 1490 | 1747 | 1960 | |
900 | 75/65 | 1606 | 2228 | 2617 | 2941 |
70/55 | 1295 | 1788 | 2097 | 2352 | |
1050 | 75/65 | 1873 | 2599 | 3053 | 3431 |
70/55 | 1511 | 2085 | 2446 | 2744 | |
1200 | 75/65 | 2141 | 2970 | 3490 | 3922 |
70/55 | 1727 | 2383 | 2795 | 3136 | |
1350 | 75/65 | 2408 | 3341 | 3926 | 4412 |
70/55 | 1943 | 2681 | 3145 | 3528 | |
1500 | 75/65 | 2676 | 3713 | 4362 | 4902 |
70/55 | 2159 | 2979 | 3494 | 3920 | |
1650 | 75/65 | 2944 | 4084 | ||
70/55 | 2374 | 3277 | |||
1800 | 75/65 | 3211 | 4455 | ||
70/55 | 2590 | 3575 | |||
1950 | 75/65 | 3479 | 4826 | ||
70/55 | 2806 | 3873 |
Radiatoare decorative - Purmo Kos H
capacitate : l/m | ||||
---|---|---|---|---|
înălţime [mm] | 400 | 600 | 750 | 900 |
tip 20 | 4,44 | 6,67 | 8,00 | 9,33 |
tip 21 i 22 | 4,76 | 6,95 | 8,67 | 10,38 |
tip 33 | 6,73 | 10,10 | 11,27 | 12,44 |
masă : kg/m | ||||
---|---|---|---|---|
înălţime [mm] | 400 | 600 | 750 | 900 |
tip 20 | 22,83 | 32,50 | 40,19 | 47,89 |
tip 21 | 26,48 | 37,43 | 46,67 | 56,29 |
tip 22 | 29,24 | 42,67 | 53,52 | 64,38 |
tip 33 | 42,70 | 62,38 | 77,19 | 92,00 |
Radiatoare decorative - Purmo Kos H
Radiatoarele de tip KOH au inclusa în construcţie o valvă termostatică, de aceea caracteristica hidraulică a acestora este indicată pentru setul de radiator şi valvă. Caracteristica aceasta este prezentată în nomograma anexată.
Exemplu de alegere a setării iniţiale:
necesitatea de căldură - Qc = 1160 Wat
diferenţa de temperaturi - Δt = 20 K (80/60°C)
pierderea de presiune - Δp = 6 kPa
Δp = 600 dPa
constanta de calculare - C = 1,163
trecerea masei
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h
Pentru o trecere q = 50 kg/h şi o pierdere de presiune 600dPa vom citi din nomogramă valoarea setării primare 3.
H = înălţime |
|
Smalle montage X1 = 24 mm |
Brede montage X1 = 39,5 mm |
||||||||
---|---|---|---|---|---|---|---|---|---|
Tip 20 | Tip 21 | Tip 22 | Tip 33 | Tip 20 | Tip 21 | Tip 22 | Tip 33 | ||
a | 141 mm | 141 mm | 141 mm | 206 mm | 157 mm | 157 mm | 157 mm | 222 mm | |
b | 84 mm | 84 mm | 84 mm | 84 mm | 100 mm | 100 mm | 100 mm | 100 mm | |
c | 30 mm | 30 mm | 30 mm | 30 mm | 46 mm | 46 mm | 46 mm | 46 mm |
t z | t p | Temperatura aerului în încăperea care este încălzită ti [ °C] | |||||||
---|---|---|---|---|---|---|---|---|---|
°C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
Tabelul a fost realizat pentru coeficientul n = 1,3.
