Convectorul AURA BENCH reprezinta un model special al convectorilor cu montaj pe pardoseala, prevazut cu o bancheta din lemn la partea superioara prinsa de elemente metalice ale convectorului ceea ce transforma corpul de incalzire intr-o bancuta moderna ideala ca si loc de odihna in spatii ca: sali de asteptare, sali de fitness, centre de sanatate si frumusete etc. Bancuta (panoul din lemn) poate fi din fag lacuit sau la cerere din stejar lacuit.

+
Date tehnice:
Latime: 146, 186, 236 mm
Lungime: de la 800 la 2200 mm
Inaltime: 140, 240, 280 mm
Conexiuni: 2 x filet interior de G ½”
Presiune de lucru: 10 bar
Temperatura maxima: 110°C
Presiune de proba: 13 bar

Dimensiuni convectoare

Tip 140

Tip 240

Tip 280

vedere laterala:



h - distanta de la podea
h = 100 mm pentru versiunea de WKF (instalare pe podea finisata)
h = 100-235 mm pentru versiunea WKH (montate pe podea nefinisata)

Putere de încălzire şi dimensiuni

Inaltime 120 mm:

Lungime [mm] Temperatura apei [°C] Latime [mm]
146 186 236
800 75/65/20 506 739 963
70/55/20 401 586 764
55/45/20 250 365 475
1000 75/65/20 632 924 1203
70/55/20 501 733 954
55/45/20 312 456 594
1200 75/65/20 758 1108 1444
70/55/20 601 879 1145
55/45/20 374 547 712
1400 75/65/20 909 1332 1737
70/55/20 721 1056 1377
55/45/20 448 657 857
1600 75/65/20 1060 1556 2030
70/55/20 841 1234 1610
55/45/20 523 768 1002
2000 75/65/20 1363 2003 2615
70/55/20 1081 1588 2074
55/45/20 672 988 1290
2200 75/65/20 1514 2227 2908
70/55/20 1201 1766 2306
55/45/20 747 1099 1435

Putere de incalzire [W] in conformitate cu PN-EN 442 pentru parametrii 75/65/20°C, 70/55/20°C și 55/45/20°C.
Toate tipurile de convectoare Aura sunt disponibile la cerere.



Inaltime 240 mm:

Lungime [mm] Temperatura apei [°C] Latime [mm]
146 186 236
800 75/65/20 688 1005 1310
70/55/20 546 797 1039
55/45/20 339 496 646
1000 75/65/20 860 1257 1636
70/55/20 682 997 1297
55/45/20 424 620 807
1200 75/65/20 1031 1508 1964
70/55/20 818 1196 1557
55/45/20 509 744 969
1400 75/65/20 1237 1812 2362
70/55/20 981 1437 1873
55/45/20 610 894 1165
1600 75/65/20 1443 2116 2761
70/55/20 1144 1678 2189
55/45/20 712 1044 1362
2000 75/65/20 1854 2724 3556
70/55/20 1470 2160 2820
55/45/20 915 1344 1754
2200 75/65/20 2059 3029 3955
70/55/20 1633 2402 3136
55/45/20 1016 1494 1951

Putere de incalzire [W] in conformitate cu PN-EN 442 pentru parametrii 75/65/20°C, 70/55/20°C și 55/45/20°C.
Toate tipurile de convectoare Aura sunt disponibile la cerere.



Inaltime 280 mm:

Lungime [mm] Temperatura apei [°C] Latime [mm]
146 186 236
800 75/65/20 744 1086 1416
70/55/20 590 861 1123
55/45/20 367 536 699
1000 75/65/20 929 1358 1768
70/55/20 737 1077 1402
55/45/20 458 670 872
1200 75/65/20 1115 1630 2123
70/55/20 884 1293 1683
55/45/20 550 804 1047
1400 75/65/20 1337 1959 2553
70/55/20 1060 1553 2024
55/45/20 660 966 1260
1600 75/65/20 1559 2287 2984
70/55/20 1236 1814 2366
55/45/20 769 1128 1472
2000 75/65/20 2004 2945 3844
70/55/20 1589 2335 3048
55/45/20 989 1453 1896
2200 75/65/20 2226 3274 4275
70/55/20 1765 2596 3390
55/45/20 1098 1615 2109

Putere de incalzire [W] in conformitate cu PN-EN 442 pentru parametrii 75/65/20°C, 70/55/20°C și 55/45/20°C.
Toate tipurile de convectoare Aura sunt disponibile la cerere.

Capacitatea şi greutatea

inaltime [mm] 140 240 280
latime [mm] 146 186 236 146 186 236 146 186 236
greutate WKF [kg/m] 11.5 13.3 15.2 14.6 16.5 18.5 15.9 17.8 19.8
greutate WKH [kg/m] 4.3 5.3 6.4 4.3 5.3 6.4 4.3 5.3 6.4
capacitate [l/m] 0.7 1.1 1.5 0.7 1.1 1.5 0.7 1.1 1.5

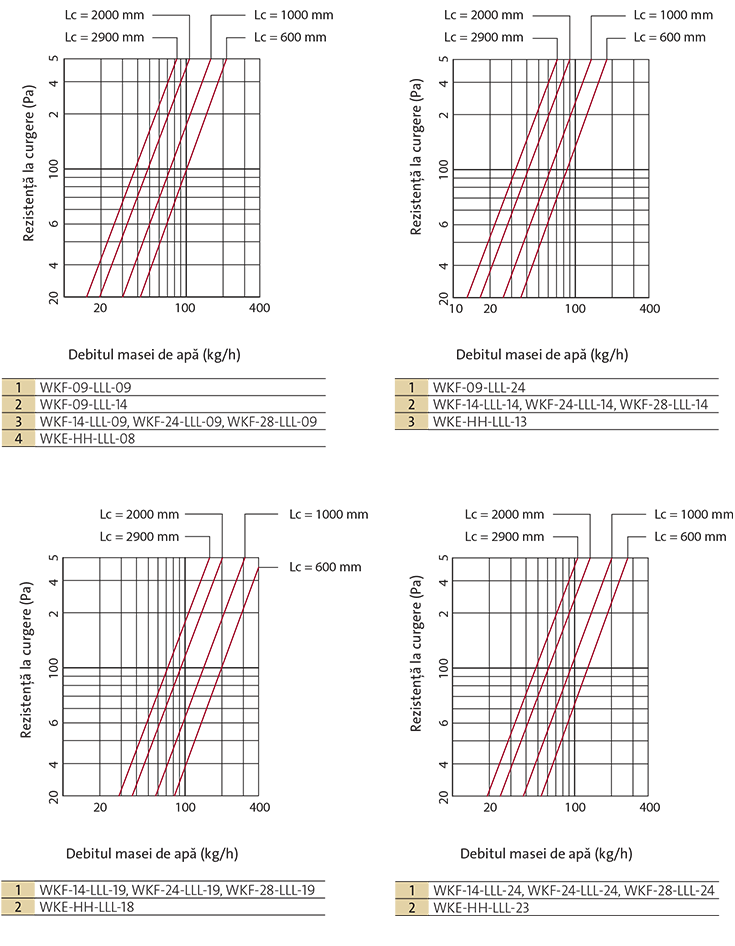

Caracteristici hidraulice

Modalităţi de conectare

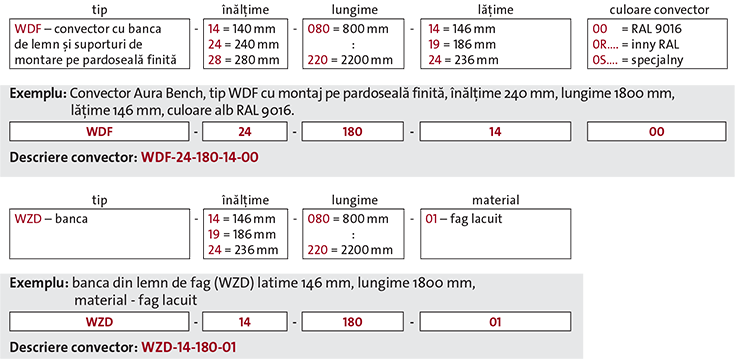

Modalităţi de comandă

Accesorii

Accesorii pentru convectoare Aura:
  Descriere                                                             Cod de comanda

PTV-3 robinet termostatic tur pentru Aura Comfort:
PN10/110 °C
robinet termostatit tur DN15

setarea robinetului 1 2 3 4 5 N
k  [m3/h] 0.13 0.23 0.34 0.52 0.66 0.77
AZA3PTV03

PRS-02 robinet de inchidere si reglaj retur pentru Aura Comfort:
PN10/110 °C
robinet de inchideresi reglaj retur DN15

numar de rotatii pentru inchidere 1 1.5 2 2.5 3 4 deschis
k  [m3/h] 0.65 1 1.3 1.7 1.9 2.3 2.5
AZA3PRS02

Cap termostat cu fir M30 x 1,5

Setari de temperatura 7-28 °C
Cap termostat in culori alb/crom THL-01
Cap termostat in culori crom/crom THL-02
Cap termostat din otel inoxidabil THL-03




AZA3THC01
AZA3THC02
AZA3THC03

WZS-01 Kit de conexiune
pentru convectoare cu latime de 186 mm

Aura Comfort, Aura Basic

AZA3WZS01

WZS-02 kit de conexiune
pentru convectoare cu latime de 186 mm

Aura Comfort, Aura Basic

AZA3WZS02

Suport de montare grila
pentru convectoare Aura Basic, Aura Comfort, Aura Bench
pentru instalare pe podea finisata

culoare alb RAL 9016
alte culori disponibile la cerere

latime 146 mm
latime 186 mm
latime 246 mm







AZAWZA1410000
AZAWZA1910000
AZAWZA2410000

Factori de corecţie

temperatura tur agent termic temperatura aerului n=1,3        temperatura retur agent termic [°C]
[°C] [°C] 25 30 35 40 45 50 55 60 65 70 75 80 85
90 15 0,57 0,69 0,79 0,89 0,98 1,07 1,16 1,24 1,32 1,40 1,48 1,55 1,63
20 0,40 0,54 0,65 0,75 0,84 0,93 1,02 1,10 1,18 1,26 1,33 1,41 1,48
24 0,22 0,41 0,53 0,64 0,73 0,82 0,91 0,99 1,07 1,15 1,22 1,30 1,37
85 15 0,54 0,65 0,75 0,84 0,93 1,02 1,10 1,18 1,26 1,33 1,41 1,48
20 0,37 0,50 0,61 0,71 0,80 0,88 0,96 1,04 1,12 1,20 1,27 1,34
24 0,20 0,38 0,50 0,60 0,69 0,78 0,86 0,94 1,01 1,09 1,16 1,23
80 15 0,50 0,61 0,71 0,80 0,88 0,96 1,04 1,12 1,20 1,27 1,34
20 0,35 0,47 0,57 0,66 0,75 0,83 0,91 0,99 1,06 1,13 1,20
24 0,19 0,35 0,46 0,56 0,65 0,73 0,81 0,88 0,96 1,03 1,10
75 15 0,47 0,57 0,66 0,75 0,83 0,91 0,99 1,06 1,13 1,20
20 0,32 0,44 0,53 0,62 0,70 0,78 0,86 0,93 1,00 1,07
24 0,17 0,33 0,43 0,52 0,60 0,68 0,76 0,83 0,90 0,96
70 15 0,44 0,53 0,62 0,70 0,78 0,86 0,93 1,00 1,07
20 0,30 0,40 0,50 0,58 0,66 0,73 0,80 0,87 0,94
24 0,15 0,30 0,40 0,48 0,56 0,63 0,70 0,77 0,84
65 15 0,40 0,50 0,58 0,66 0,73 0,80 0,87 0,94
20 0,27 0,37 0,46 0,54 0,61 0,68 0,75 0,81
24 0,14 0,27 0,36 0,44 0,51 0,58 0,65 0,71
60 15 0,37 0,46 0,54 0,61 0,68 0,75 0,81
20 0,24 0,34 0,42 0,49 0,56 0,63 0,69
24 0,12 0,24 0,33 0,40 0,47 0,53 0,60
55 15 0,34 0,42 0,49 0,56 0,63 0,69
20 0,22 0,30 0,38 0,45 0,51 0,57
24 0,10 0,21 0,29 0,36 0,42 0,48
50 15 0,30 0,38 0,45 0,51 0,57
20 0,19 0,27 0,34 0,40 0,46
24 0,09 0,19 0,26 0,32 0,37
45 15 0,27 0,34 0,40 0,46
20 0,16 0,24 0,30 0,35
24 0,07 0,16 0,22 0,27



Exemplu:

Convector: WKE-14-100-18-00, putere termică 75/65/20°C: QN = 924 W
Temperatura tur: 50°C, Temperatura de retur: 40°C, Temperatura aerului: 20°C, Coeficient de corecţie K1 = 0,40
Puterea termica calculata: Q = QN x K1 = 924 W x 0,40 = 370 W

Convector WKE-14-100-18-00 la parametri de functionare 50/40/20 C ajunge la o putere termica de 370 W

Catalog tehnic - convectori Aura
