Încălzire și răcire radiantă: un singur sistem, două funcții
Izolația termică a locuințelor noastre se îmbunătățește de la an la an. Dacă în trecut casele cu consum redus de energie erau o raritate, astăzi au devenit un standard. Datorită izolării termice optime, aceste locuințe au o sarcină termică scăzută. Totuși, în zilele călduroase, temperatura din interior poate crește rapid din cauza radiației solare, a oamenilor și a aparatelor electrice. În acest caz, răcirea prin sistemul radiant Purmo este o soluție eficientă și rentabilă.
Conceperea sistemului de încălzire și răcire radiantă
Structura unui sistem combinat de încălzire și răcire radiantă este aceeași ca pentru un sistem de încălzire radiantă pură. Totuși, pe lângă racordarea încălzirii în pardoseală la un generator de căldură, de exemplu un cazan în condensare sau o pompă de căldură, este necesară și disponibilitatea apei reci pentru răcire.
Sistemele cu generatoare separate pentru încălzire și răcire sunt utilizate în principal în clădiri de birouri și comerciale. În schimb, pompele de căldură cu funcție de răcire sunt tot mai des întâlnite ca unități compacte în case unifamiliale și blocuri de apartamente.
O metodă deosebit de eficientă de răcire radiantă este răcirea pasivă cu o pompă de căldură și un colector sau sondă geotermală. În acest caz, apa subterană rece este introdusă direct în sistem printr-un schimbător de căldură, răcind astfel apa sistemului pentru răcirea radiantă. Deoarece apa subterană are temperaturi de aproximativ 10–15°C chiar și în zilele calde de vară, iar compresorul pompei de căldură este utilizat doar pentru prepararea apei calde menajere, „frigul” necesar pentru răcirea încăperilor este disponibil aproape fără costuri.
Răcirea activă este de asemenea o opțiune cu o pompă de căldură reversibilă sau un generator de răcire pur. În acest caz, clădirea în sine devine o sursă de energie, deoarece pompa de căldură extrage energie din clădire și o eliberează în mediu prin inversarea circuitului frigorific.
Reglarea unui sistem radiant de încălzire și răcire

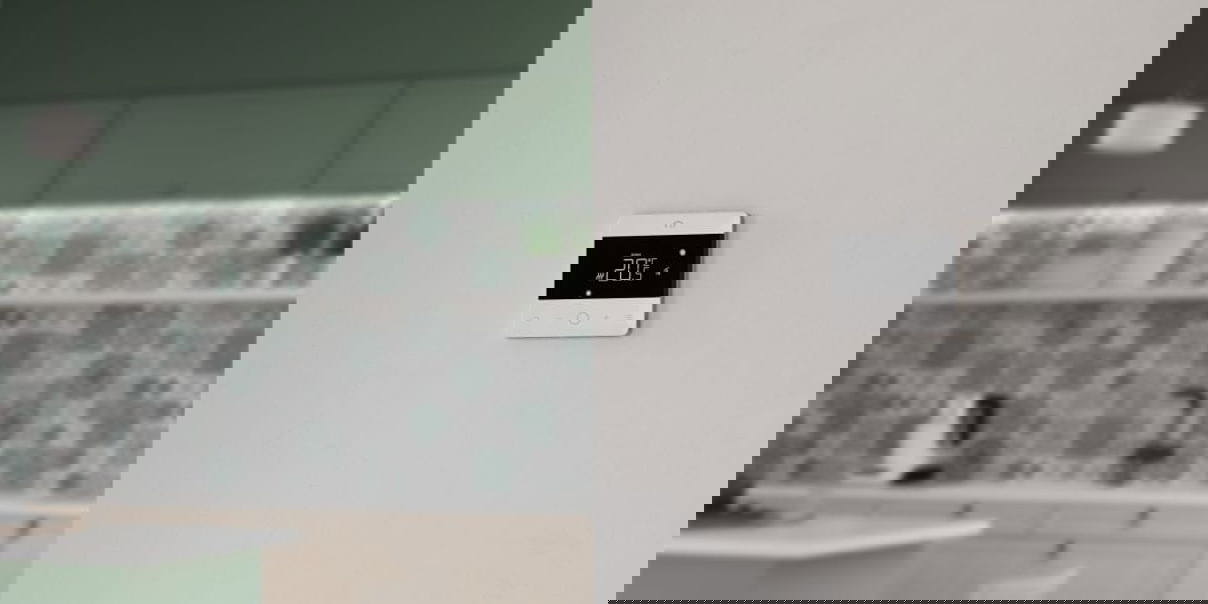

Controlul individual al camerelor pentru un sistem radiant se face de obicei prin termostate de cameră și actuatoare. Deoarece acestea sunt utilizate atât pentru încălzire, cât și pentru răcire, termostatele trebuie să aibă opțiunea de inversare a direcției de funcționare. Cu sistemul de control individual Purmo Unisenza, inversarea direcției de funcționare între încălzire și răcire se face fie direct prin termostat, fie printr-un semnal central de comutare. Băile și încăperile cu umiditate ridicată nu sunt potrivite pentru răcire în pardoseală, deoarece nivelul ridicat de umiditate poate duce rapid la coborârea sub punctul de rouă, de exemplu în timpul dușului.
Este, așadar, important să se monitorizeze umiditatea sau temperatura punctului de rouă într-un sistem de răcire radiantă, pentru a preveni formarea condensului. În acest scop, sistemul de siguranță Purmo Unisenza are o intrare pentru un senzor de punct de rouă care oprește circuitele de răcire în caz de risc.
Temperatura agentului de răcire
Este important ca apa care circulă în circuitele de încălzire să nu scadă sub o anumită temperatură. Deoarece temperatura punctului de rouă, adică temperatura sub care se formează condensul, variază între 9°C și 24°C în funcție de temperatura și umiditatea aerului, temperaturile de tur sub 9°C nu sunt practice. Temperaturile de tur între 12°C și 16°C sunt comune. Totuși, temperatura minimă a suprafeței pardoselii este crucială pentru a preveni formarea condensului – 18 până la 20°C s-a dovedit a fi intervalul minim eficient.
Puterea de răcire
Puterea de răcire a unui sistem radiant depinde de diferența de temperatură dintre suprafața pardoselii și temperatura camerei. Puterea specifică de răcire este de aproximativ 6, 8 sau 11 W/m²K (pentru pardoseală, perete sau tavan). Cu o temperatură minimă a suprafeței de 20°C și o temperatură a aerului de 26°C, se obțin capacități de răcire de aproximativ 36, 48 sau 66 W/m² respectiv. Capacități mai mari necesită măsuri suplimentare din cauza riscului de condens. În cazuri speciale (de exemplu, cu Purmo eco clay), capacitatea poate ajunge până la 120 W/m².
Proiectarea unui sistem radiant de încălzire și răcire
Proiectarea se face similar cu cea a unui sistem radiant convențional, deoarece încălzirea este în general aplicația principală. Spre deosebire de sistemele de aer condiționat, răcirea este considerată un beneficiu suplimentar. În cazul încălzirii, diferența de temperatură între tur și retur este de aproximativ 5–7K, iar în cazul răcirii este de aproximativ 3K pentru a obține o performanță suficientă. Prin urmare, este necesară proiectarea sistemului cu temperaturi cât mai scăzute și un debit mare de apă.
Cerințe pentru sistemele de încălzire și răcire radiantă
La instalarea unui astfel de sistem, toate conductele care intră în contact cu aerul din cameră trebuie izolate împotriva condensului. Același lucru este valabil pentru distribuitorul de încălzire. În plus, controlul individual al camerelor trebuie să fie compatibil cu funcțiile de încălzire și răcire. Dacă nu este cazul, trebuie instalat un senzor de umiditate. În rest, proiectarea este similară cu cea a unui sistem de încălzire radiantă „normal”.
Concluzie
Datorită controlului individual al camerelor cu Unisenza, nu este necesar niciun efort suplimentar pentru a transforma sistemul Purmo de încălzire radiantă, testat și certificat, într-un sistem combinat de încălzire și răcire radiantă. Funcționalitatea completă de încălzire și răcire este deja integrată. Doar senzorul de punct de condensare trebuie adăugat. Astfel, confortul deja ridicat oferit de un sistem de încălzire radiantă Purmo poate fi crescut și mai mult fără un efort semnificativ din punct de vedere al materialelor și costurilor.
