Aquilo FMS

Grzejniki kanałowe Aquilo FMS przeznaczone są do montażu w podłogach ogrzewanych pomieszczeń. Elementem grzejnym jest miedziano-aluminiowy wymiennik ciepła, pomalowany na kolor czarny, zamontowany w wannie stalowej, obustronnie ocynkowanej, pomalowanej od wewnątrz także na kolor czarny. Od góry grzejnik zabezpieczony jest poprzeczną lub podłużną kratką maskującą wykonaną z materiału z oferty producenta, którą należy zamawiać osobno. Podłączenie wymiennika do instalacji grzewczej poprzez dwa króćce z gwintem wewnętrznym G ½ ".



Innowacyjne grzejniki kanałowe do podłóg



Dane techniczne grzejników kanałowych Aquilo FMS



Szerokość: 200, 250, 300, 340, 420 mm

Długość:

 od 700 do 3600 mm
Wysokość: 90, 110, 140, 190 mm
Materiał wymiennika: rurki miedziane z nałożonymi lamelami aluminiowymi
Materiał wanny: standard: blacha stalowa obustronnie ocynkowana, od wewnątrz lakierowana proszkowo na
kolor czarny RAL 9005
opcjonalnie: stal nierdzewna
Materiał kratki : drewno (dąb, buk)
duraluminium w kolorach do wyboru: naturalny, jasny brąz, ciemny brąz lub czarny
stal nierdzewna

Wyposażenie wymiennika:

odpowietrznik ręczny, 2 osłony boczne wymiennika, zestaw
giętkich przyłączy ze stali nierdzewnej o długości 10 cm z
gwintem G ½"

 Wyposażenie wanny:

 śruby poziomujące M8x30 mm z sześciokątem wewnętrznym
(dla długości wanny do 2,5 m - 4 szt., powyżej 2,5 m – 6
szt.), 4 elementy mocujące do podłoża ze śrubami mocującymi
do wanny, wyłamywane przepusty dla podłączenia instalacji
c.o. + 2 gumowe przepusty dla podłączenia instalacji
elektrycznej, pokrywa z blachy stalowej maskująca przyłącza
do wymiennika, płyta wiórowa chroniąca wymiennik i
wannę przed uszkodzeniem lub zanieczyszczeniem w czasie
montażu a także zabezpieczająca przed zdeformowaniem
wanny podczas betonowania
Przyłącza wodne: 2 x G ½" – gwint wewnętrzny
Ciśnienie robocze: 10 bar
Temperatura maksymalna: 110oC

Ciśnienie próbne:

13 bar





AQUILO FMS

1 - Płyta zabezpieczająca grzejnik na czas
transportu i montażu
2 - Profile stabilizujące geometrię wanny
(stosowane podczas montażu)
3 - Wymiennik ciepła (rurki miedziane, lamele aluminiowe, całość pokryta czarnym lakierem)
4 - Blacha maskująca podłączenie do instalacji c.o.
5 - Wanna grzejnika
(obustronnie ocynkowana, blacha lakierowana)
6 - Odpowietrznik
7 - Elementy mocujące do podłoża
8 - Przepusty przyłączeniowe do instalacji c.o. (do wyłamania)

Wielkości grzejników

Grzejniki kanałowe FMS (bez wentylatora) - rzut z boku



Przykładowy rzut z góry



Moc cieplna i wymiary

Moc cieplna grzejników [W] według normy PN-EN 16430 dla parametrów 75/65/20 °C.

AQUILO FMS (bez wentylatora) - wysokość 90 mm

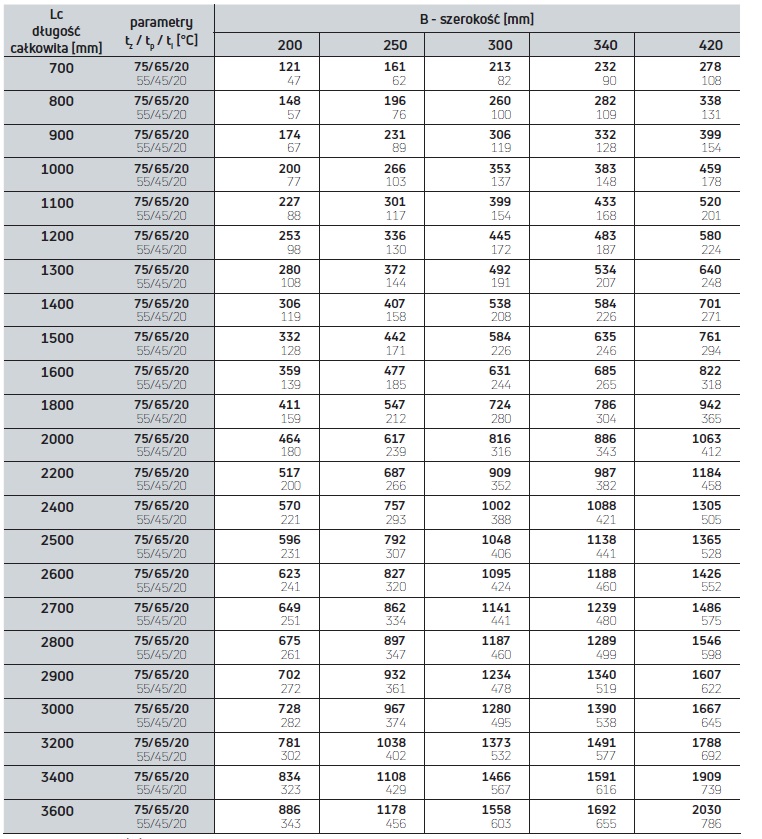

AQUILO FMS (bez wentylatora) - wysokość 110 mm

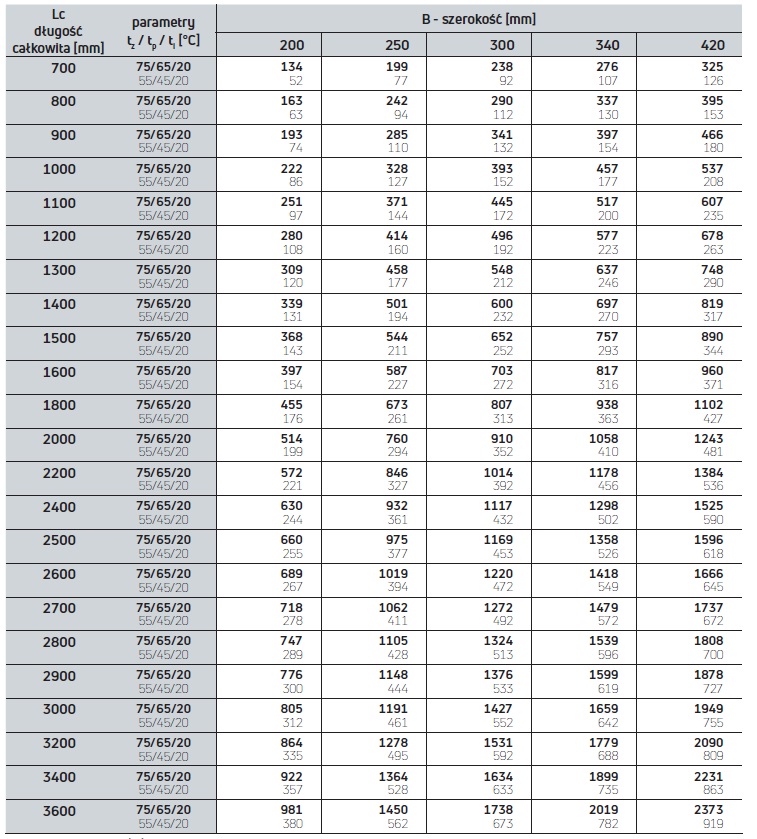

AQUILO FMS (bez wentylatora) - wysokość 140 mm

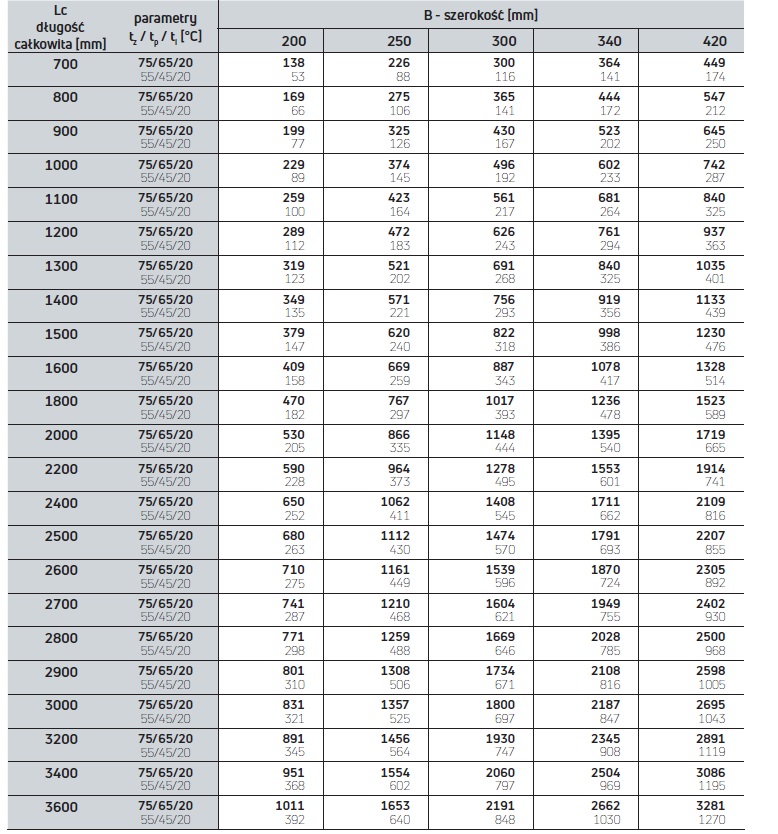

AQUILO FMS (bez wentylatora) - wysokość 190 mm

Sposoby podłączenia



Sposoby podłączenia grzejnika kanałowego Aquilo FMS:



Pojemność i ciężar

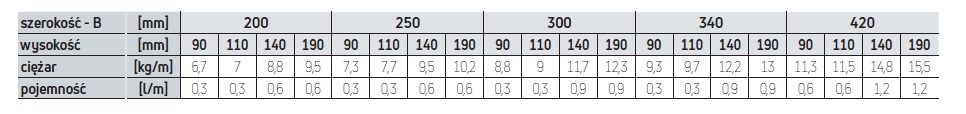

Ciężar i pojemność grzejników kanałowych Aquillo FMS



Sposób zamawiania

Prosimy o skorzystanie z Kreatora Kodów Produktów PURMO



Charakterystyki hydrauliczne



Charakterystyki hydrauliczne dla grzejników kanałowych Aquilo FMS:



Akcesoria

   Kratki maskujące do grzejników kanałowych Aquilo:


  drewniana, poprzeczna
- Buk lub dąb.
- Surowy, olejowany lub lakierowany
- Zwijana kratka poprzeczna z dębowymi lub bukowymi
poprzeczkami
- Kratka drewniana jest standardowo dostarczana w
wersji surowej PMO czyli bez listwy wykończeniowej.
- Wolny przepływ: 58%
  duraluminium, poprzeczna
- Zwijana kratka poprzeczna z duraluminiowymi (anodowanymi)
poprzeczkami
- Dostępne kolory: naturalny, jasny brąz, ciemny brąz
lub czarny
- Kratka jest standardowo dostarczana w wersji PMO
czyli bez listwy wykończeniowej
- Wolny przepływ: 71%
  duraluminium, podłużna (tylko dla grzejników FMS)
- Kratka podłużna z duraluminiowymi (anodowanymi)
poprzeczkami
- Dostępne kolory: naturalny, jasny brąz, ciemny brąz
lub czarny
- Kratka jest standardowo dostarczana w wersji PMO
czyli bez listwy wykończeniowej
- Wolny przepływ: 71%

  stal nierdzewna, poprzeczna
- Zwijana kratka poprzeczna z poprzeczkami ze stali
nierdzewnej
- Gatunek stali: 1.4301
- Kratka jest standardowo dostarczana w wersji PMO
czyli bez listwy wykończeniowej
- Wolny przepływ: 58%
  stal nierdzewna, podłużna (tylko dla grzejników FMS)
- Kratka podłużna z poprzeczkami ze stali nierdzewnej
- Gatunek stali: 1.4301
- Kratka jest standardowo dostarczana w wersji PMO
czyli bez listwy wykończeniowej
- Wolny przepływ: 58%



Współczynniki korekcyjne



Współczynniki korekcyjne

Przykład: Grzejnik: FMS-25-100-11, moc cieplna 75/65/20 °C: QN = 266 W,
Temperatura zasilania: 55°C, Temperatura powrotu: 45°C, Temperatura powietrza: 20°C, Współczynnik korekcyjny K1 = 0,49
Obliczona moc cieplna: Q = QN x K1 = 266 W x 0,49 = 130 W
