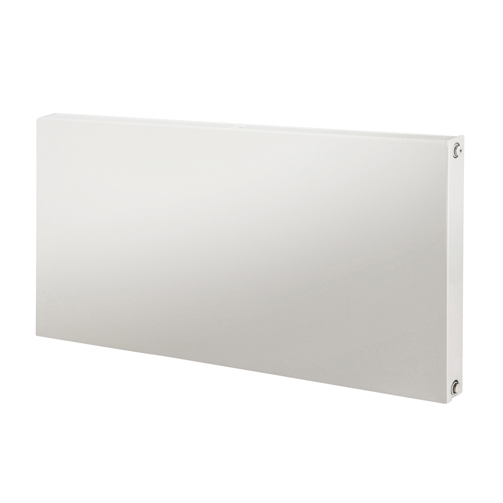

Plan Compact
Kompaktowy grzejnik płytowy o wyrafinowanym gładkim wykończeniu
- Wyrafinowane wykończenie
- Optymalne rozprowadzanie ciepła
- Ozdobna kratka i boczne panele
- Dostępne modele pionowe
- Bezpieczne mocowanie dla dzieci
Opis produktu
Plan Compact jest tradycyjnym grzejnikiem panelowym z płaską płytą frontową. Dzięki oszczędnej stylistyce i szerokiej palecie dostępnych kolorów ten naścienny lub stojący grzejnik jest niezwykle uniwersalny – pasuje zarówno do nowoczesnych, jak i klasycznych wnętrz. Zawieszenia, korek, odpowietrznik w komplecie z grzejnikiem. Standardowe wykończenie grzejnika w kolorze białym RAL 9016. Inne kolory z palety RAL na zamówienie. Okres gwarancji wynosi 10 lat.
Specyfikacje techniczne
| ETIM Class | EC011022 - Grzejnik płytowy |
|---|---|
| Materiał | Stal |
| Rodzaj | 11 - 21 - 22 - 33 |
| Rodzaj powierzchni płyty czołowej | Płaski gładki |
| Z wodonośną płytą czołową | Nie |
| Do pomieszczenia wilgotnego | Nie |
| Wysokość [mm] | 300 - 900 |
| Długość [mm] | 400 - 3000 |
| Głębokość [mm] | 62 - 154 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [W] | 1.009 - 998 |
| Moc grzewcza zgodnie z EN 442 20 °C - 75/65 [W] | 1.002 - 998 |
| Moc grzewcza zgodnie z EN 442 20°C - 70/40 [W] | 123 - 3925 |
| Moc cieplna potwierdzona przez laboratorium certyfikacyjne wg EN 442 | Tak |
| Wykładnik potęgowy n | 1.2786 - 1.3612 |
| Maks. ciśnienie robocze [bar] | 0.01 |
| Zawartość wody (pojemność) [l] | 0.68 - 29.4 |
| Kolor standardowy | Tak |
| Kolor | Biały |
| Numer RAL | 9016 |
| Oznaczenie połysku | Błyszczący |
| Przyspawane uchwyty mocujące | Tak |
| Z osłonami bocznymi | Tak |
| Z pokrywą górną | Tak |
| Składany | Tak |
| Liczba standardowych przyłączy | 4 |
| Przyłącze 2, na lewej stronie u dołu | Strumień wylotowy |
| Przyłącze 3, na lewej stronie u góry | Strumień wlotowy |
| Przyłącze 6, na prawej stronie u góry | Strumień wlotowy |
| Przyłącze 7, na prawej stronie u dołu | Strumień wylotowy |
| Rozmiar gwintu (w calach) | 1/2 cala |
| Złącze gwintowe | Gwint wewnętrzny |
| Z blokiem połączeniowym | Nie |
| Z przyłączem jednopunktowym | Nie |
| Ze złączem odpowietrzającym | Tak |
| Z odpowietrznikiem | Tak |
| Z możliwością spustu (wyprowadzenie) | Tak |
| Z zaworem spustowym | Nie |
| Ze zintegrowanym zaworem termostatycznym | Nie |
| Z głowicą termostatyczną | Nie |
| Ze wspornikami ściennymi | Tak |
| Do elementu elektrycznego | Nie |
| Z grzałką elektryczną | Nie |
| Z zaślepką zaworu | Nie |
| Z materiałem montażowym | Tak |
| Odpowiedni do uchwytu na ręczniki | Nie |
| Z wieszakiem/uchwytem na ręcznik | Nie |
| Z wnęką na ręcznik | Nie |
| Odpowiedni do półki | Nie |
| Watt na metr [W/m] | 529 - 3171 |
| Czynnik K | 1.404 - 36.395 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/30 [W] | 51 - 1549 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/35 [W] | 64 - 1969 |
| Emisja ciepła zgodnie z EN 442 20 °C - 50/30 [W] | 58 - 1785 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/30 [W] | 65 - 2021 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/35 [W] | 81 - 2530 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/30 [W] | 72 - 2252 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/40 [W] | 105 - 3312 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/45 [W] | 119 - 3792 |
| Emisja ciepła zgodnie z EN 442 20 °C - 65/45 [W] | 129 - 4134 |
| Emisja ciepła zgodnie z EN 442 20 °C - 70/55 [W] | 172 - 5570 |
| Emisja ciepła zgodnie z EN 442 20 °C - 80/60 [W] | 208 - 6803 |
| Emisja ciepła zgodnie z EN 442 20 °C - 90/70 [W] | 267 - 8847 |
| Emisja ciepła zgodnie z EN 442 20 °C – 55/45 (Btu/h) | 375 - 11911 |
| Emisja ciepła zgodnie z EN 442 20 °C – 75/65 (Btu/h) | 723 - 23635 |
| Emisja ciepła zgodnie z EN 442 21 °C - 45/35 [W] | 59 - 1831 |
| Emisja ciepła zgodnie z EN 442 21 °C - 55/45 [W] | 105 - 3335 |
| Emisja ciepła zgodnie z EN 442 21 °C - 60/40 [W] | 100 - 3153 |
| Emisja ciepła zgodnie z EN 442 21 °C - 75/65 [W] | 206 - 6742 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/30 [W] | 34 - 1017 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/35 [W] | 47 - 1434 |
| Emisja ciepła zgodnie z EN 442 24 °C - 50/30 [W] | 40 - 1212 |
| Emisja ciepła zgodnie z EN 442 24 °C - 55/45 [W] | 90 - 2833 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/40 [W] | 86 - 2683 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/45 [W] | 100 - 3156 |
| Maks. temperatura pracy [°C] | 110 |
| Kierunek montażu | Poziomy |
| Liczba uchwytów ściennych | 2 - 3 |
| Liczba uchwytów podłogowych | 0 - 4 |
| CO2/kg ekwiwalent na kg materiału | 2.8 |
| CO2/kg ekwiwalent na kW dostarczonego ciepła przez artykuły | 54.66 |
| Waga [kg] | 1.211 - 152.532 |
