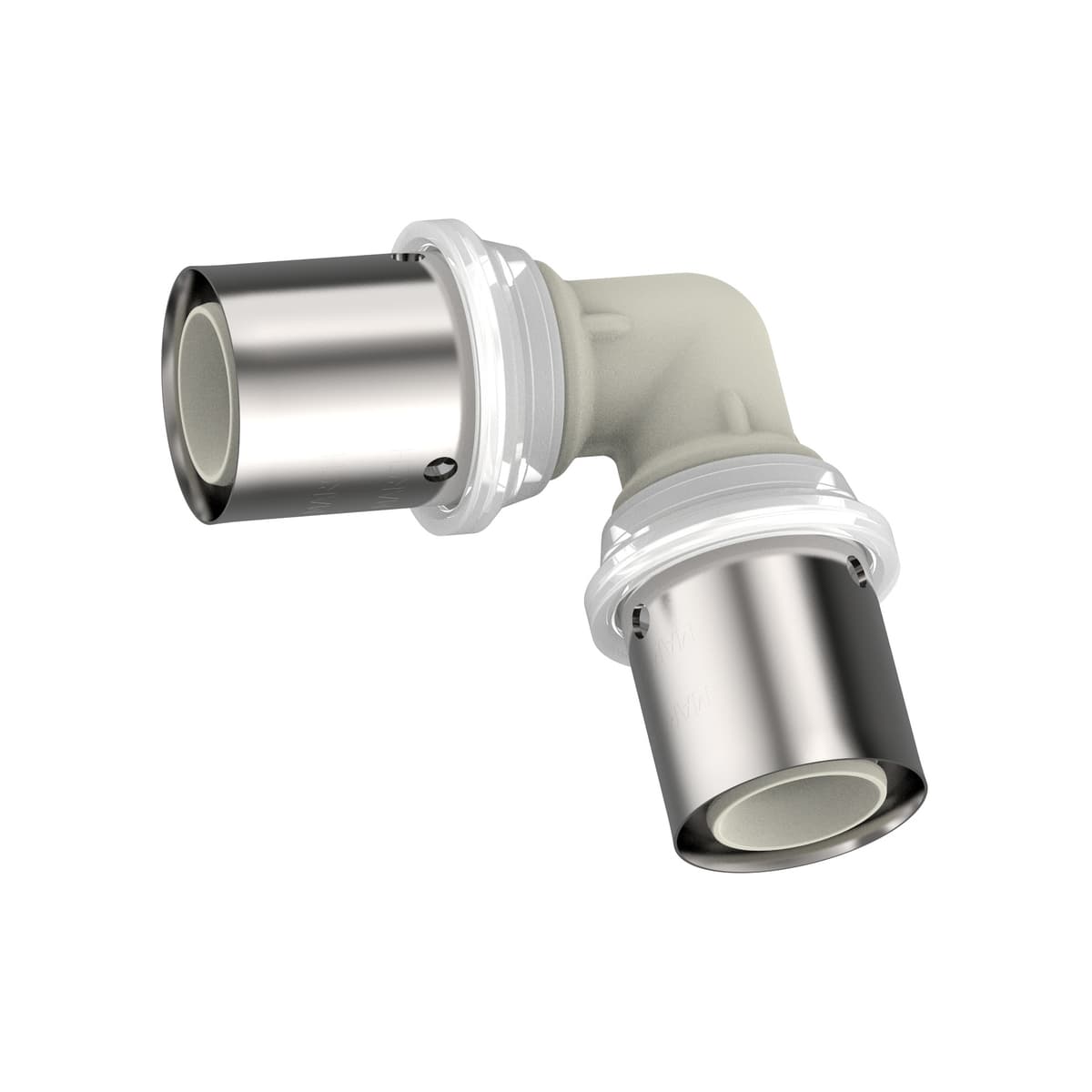

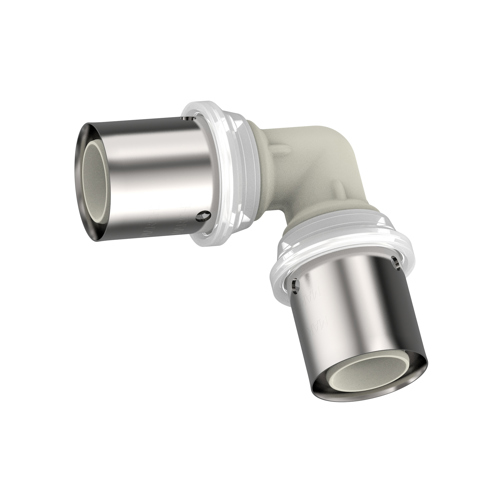

CLEVERFIT Radial Press Kolano PPSU
Zapewnia bezpieczne i trwałe połączenia rur.
Opis produktu
Złączka CLEVERFIT Radial Press ma solidną obudowę z PPSU, zapewniającą trwałość w warunkach wysokich naprężeń i temperatur. Głęboko osadzone o-ringi i specjalne okienko kontrolne upraszczają instalację, gwarantując jednocześnie niezawodne uszczelnienie. Funkcja 'Leak Before Press' kontrolowanego wycieku pomaga wcześnie wykryć niezaprasowane połączenia przy próbie ciśnieniowej, zapobiegając kosztownym naprawom w przyszłości. Do wykonania połączeń wykorzystuje się szczęki o profilu TH, U. Złączki PPSU są chemicznie obojętne i odporne na korozję i inkrustację, specjalny kołnierz ułatwia dopasowanie do szczęki o profilu TH do złączki. Nadają się do różnych zastosowań i spełnia rygorystyczne wymagania certyfikatów PZH bezpieczeństwa wody pitnej.
Specyfikacje techniczne
| ETIM Class | EC003024 - Złączka z 2 połączeniami |
|---|---|
| Materiał połączenia 1 | Polifenylosulfon (PPSU) |
| Gatunek materiału połączenia 1 | Inne |
| Zabezpieczenie powierzchni połączenia 1 | Stan surowy |
| Obróbka powierzchni połączenia 1 | Stan surowy |
| Materiał połączenia 2 | Polifenylosulfon (PPSU) |
| Gatunek materiału połączenia 2 | Inne |
| Zabezpieczenie powierzchni połączenia 2 | Stan surowy |
| Obróbka powierzchni połączenia 2 | Stan surowy |
| Model/kształt/forma | Kolanko |
| Model | Dwuczęściowy |
| Kąt łuku [°] | 90 |
| Model redukcyjny | Nie |
| Model mimośrodowy | Nie |
| Rura systemowa | Tak |
| Średnica nominalna połączenia 1 | DN 15 - DN 25 - DN 12 - DN 20 |
| Średnica zewnętrzna rury połączenia 1 [mm] | 16 - 32 |
| Grubość ściany połączenia 1 [mm] | 2 - 3 |
| Połączenie 1 | Mufa zaciskowa |
| Kod profilu połączenia 1 (do szczęk zaciskowych) | TH/U |
| Średnica nominalna połączenia 2 | DN 15 - DN 25 - DN 20 - DN 12 |
| Średnica zewnętrzna rury połączenia 2 [mm] | 16 - 32 |
| Połączenie 2 | Mufa zaciskowa |
| Kod profilu połączenia 2 (do szczęk zaciskowych) | TH/U |
| Główny kolor złącza | Inne |
| Materiał uszczelki | Kauczuk monomeryczny etylen-propylen-dien (EDPM) |
| Z kołnierzem oporowym | Nie |
| Wysoka wytrzymałość na rozciąganie | Tak |
| Maksymalne ciśnienie robocze przy 20°C [bar] | 10 |
| Maks. ciśnienie robocze przy maks. średniej temperaturze [bar] | 10 |
| Z izolacją termiczną | Nie |
| Z uszczelkami | Tak |
| Zaślepiona | Nie |
| Wskaźnik połączenia | Tak |
| Z zaworem spustowym | Nie |
| Z odpowietrznikiem | Nie |
