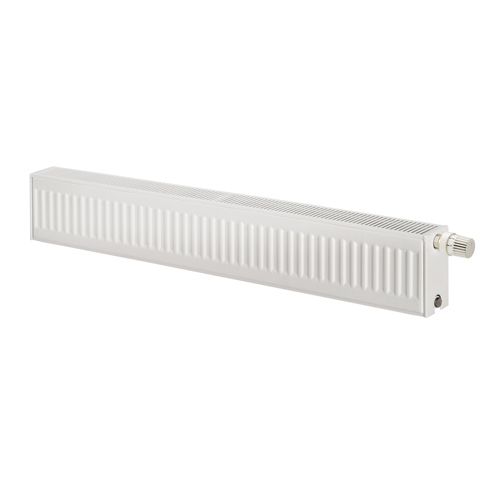

Plint (CV-200mm)
Kompakti ja monipuolinen radiaattori.
- Monipuoliset asennusmahdollisuudet
- Korkea yhteensopivuus.
- Korroosionkestävät vaihtoehdot.
- Tehokas lämmitys
- Esteettinen joustavuus
Tuotekuvaus
Plint on kylmävalssatusta teräksestä valmistettu yleisradiaattori, jonka lämmöntuotto on PN-EN 442-2 -standardien mukainen. Sen korkeus on 200 mm ja pituudet 600-3000 mm. Radiaattorissa on 6 liitäntäpistettä, ja se voidaan asentaa seinälle tai lattialle. Siinä on myös lisävarusteena korroosiosuojaus kosteissa ympäristöissä käytettäväksi. Saatavana useina eri malleina: perusmalli, tasaisella etupinnalla, vaakaviivoilla ja täysin sileä.
Tekniset tiedot
| ETIM Class | EC011022 - Radiaattori |
|---|---|
| Materiaali | teräs |
| Tyyppi | 21 - 22 - 33 - 44 |
| Etupaneelin pintarakenne | profiloitu |
| Vettäjohtava etupaneeli | Kyllä |
| Kosteisiin tiloihin | Ei |
| Korkeus [mm] | 200 |
| Pituus [mm] | 600 - 3000 |
| Syvyys [mm] | 70 - 202 |
| Lämmönluovutus EN 442 20 ° C - 55/45 [W] | 167 - 2011 |
| Lämmönluovutus EN 442 20 °C - 75/65 [W] | 329 - 4011 |
| Lämmönluovutus EN 442 20 °C - 70/40 [W] | 187 - 2263 |
| Lämmön luovutus määritetty tunnustetun EN 442 laboratorion mukaan | Kyllä |
| N-eksponentti | 1.3269 - 1.3516 |
| Enimmäiskäyttöpaine [bar] | 0.01 |
| Vesitilavuus [l] | 1.5 - 16.5 |
| Vakioväri | Kyllä |
| Väri | valkoinen |
| RAL-numero | 9016 |
| Kiiltoaste | kiiltävä |
| Hitsatut kannakepidikkeet | Ei |
| Päätylevyllä | Kyllä |
| Päälliritillä | Kyllä |
| Törmäysenergiaavaimentava | Kyllä |
| Liitäntöjen lukumäärä | 2 |
| Yhteys 1, vasemmalla alhaalla | Kaksinkertainen liitäntä, ulostulo-sisäänmeno |
| Yhteys 3, vasen puoli ylhäällä | säätöventtiili |
| Yhteys 6, oikea puoli ylhäällä | säätöventtiili |
| Yhteys 8, alhaalla oikealla | Kaksinkertainen liitäntä, sisäänmeno-ulostulo |
| Kierrekoko (tuuma) | 1/2" |
| Kierreliitäntä | sisäkierre |
| Liitäntäpaneelilla | Ei |
| Yksipisteliitännällä | Ei |
| Ilmastusliitoksella | Kyllä |
| Ilmaruuvilla | Kyllä |
| Tyhjennysmahdollisuus (liitäntä) | Kyllä |
| Tyhjennysaukolla | Ei |
| Integroidulla venttiili-insatsilla | Kyllä |
| Termostaattiosa | Ei |
| Seinäkannakkeella | Ei |
| Voidaan varustaa sähkövastuksella | Ei |
| Sähköelementillä | Ei |
| Sokkotulpalla | Ei |
| Sisältää asennustarvikkeet | Ei |
| Sopii pyyhepidikkeeksi | Ei |
| Pyyhepidikkeellä | Ei |
| Pyyhe syvennys | Ei |
| Sopii hyllylle | Ei |
| Watti per metri [W/m] | 549 - 1337 |
| Kerroin K | 1.789 - 20.273 |
| Lämmönluovutus EN 442 20 ° C - 45/30 [W] | 74 - 887 |
| Lämmönluovutus EN 442 20 ° C - 45/35 [W] | 94 - 1130 |
| Lämmönluovutus EN 442 20 ° C - 50/30 [W] | 86 - 1023 |
| Lämmönluovutus EN 442 20 ° C - 55/30 [W] | 97 - 1159 |
| Lämmönluovutus EN 442 20 ° C - 55/35 [W] | 121 - 1454 |
| Lämmönluovutus EN 442 20 ° C - 60/30 [W] | 108 - 1293 |
| Lämmönluovutus EN 442 20 ° C - 60/40 [W] | 158 - 1907 |
| Lämmönluovutus EN 442 20 ° C - 60/45 [W] | 181 - 2186 |
| Lämmönluovutus EN 442 20 ° C - 65/45 [W] | 197 - 2384 |
| Lämmönluovutus EN 442 20 ° C - 70/55 [W] | 265 - 3220 |
| Lämmönluovutus EN 442 20 ° C - 80/60 [W] | 324 - 3939 |
| Lämmönluovutus EN 442 20 ° C - 90/70 [W] | 420 - 5132 |
| Lämmönsäätö EN 442 mukaan 20 °C – 55/45 (Btu/h) | 570 - 6862 |
| Lämmönsäätö EN 442 mukaan 20 °C – 75/65 (Btu/h) | 1123 - 13686 |
| Lämmönluovutus EN 442 21 ° C - 45/35 [W] | 88 - 1050 |
| Lämmönluovutus EN 442 21 ° C - 55/45 [W] | 159 - 1921 |
| Lämmönluovutus EN 442 21 ° C - 60/40 [W] | 151 - 1815 |
| Lämmönluovutus EN 442 21 ° C - 75/65 [W] | 321 - 3903 |
| Lämmönluovutus EN 442 24 ° C - 45/30 [W] | 49 - 581 |
| Lämmönluovutus EN 442 24 ° C - 45/35 [W] | 69 - 821 |
| Lämmönluovutus EN 442 24 ° C - 50/30 [W] | 58 - 693 |
| Lämmönluovutus EN 442 24 ° C - 55/45 [W] | 135 - 1630 |
| Lämmönluovutus EN 442 24 ° C - 60/40 [W] | 128 - 1543 |
| Lämmönluovutus EN 442 24 ° C - 60/45 [W] | 151 - 1817 |
| Maksimi käyttölämpötila [°C] | 110 |
| Asennussuunta | vaakasuuntainen |
| Seinätukien määrä | 2 - 4 |
| Lattiatukien määrä | 2 - 4 |
| Vesipitoisuus per metri [l] | 2.5 - 5.5 |
| CO2/Kg ekvivalentti per kg materiaalia | 2.8 |
| CO2/Kg ekvivalenttia per KW toimitetusta lämmöstä artikkeleiden kautta | 54.66 |
| Paino [kg] | 6.491 - 64.222 |
| Paino per metri [kg] | 13.3 - 28.05 |
